Пересечение нескольких базовых линий коридора

Сечение коридора может пересекать несколько базовых линий коридора.

Сечение коридора, пересекающее несколько базовых линий, создается в два шага:

1. На родительской базовой линии (к которой прикрепляется линия сечения) воспроизводится конструкция коридора, вставленная в ближайшем пикете вдоль базовой линии.
2. На других элементах конструкции, пересекающих ось сечения, ось сечения пересекает все элементы конструкции, создает из элементов конструкции твердое тело, разрезает это твердое тело и создает поперечное сечение, а затем определяет элементы (например, звенья, точки и формы) на разрезанном твердом теле.
   Прим.: На пересеченных конструкциях, не прикрепленных к родительской базовой линии, звенья, оканчивающиеся выходом на рельеф, воспроизводятся, только если ось сечения перпендикулярна базовой линии конструкции. Для полного просмотра естественного освещения в сечении нескольких базовых линий создайте верхние поверхности для всех пересеченных коридоров, а затем создайте сечение для верхних поверхностей коридора.

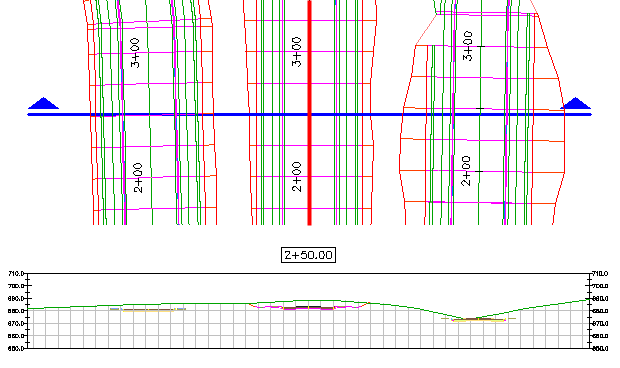

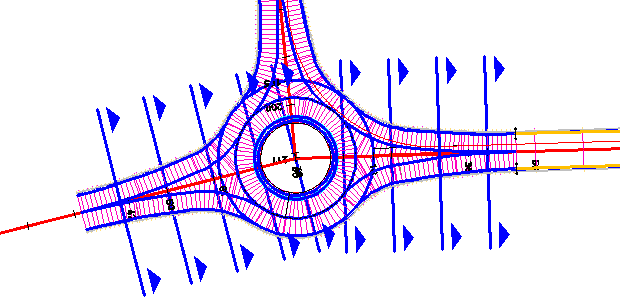

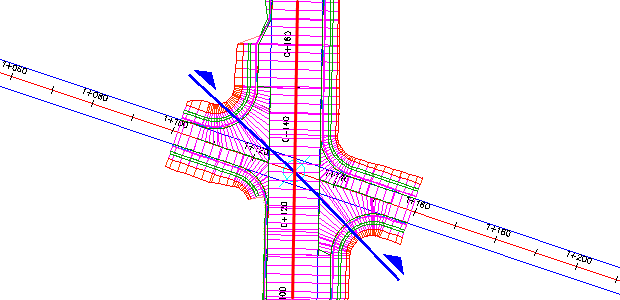

Можно создавать поперечные сечения сложных коридоров или нескольких коридоров, таких как перекрестки, круговые перекрестки, тупики, съезды и подъездные дороги. На следующих изображениях коридоры состоят из нескольких базовых линий. При использовании изображенных осей сечения могут пересекать любую базовую линию, которую пересекают оси сечения.

Коридоры, включающие в себя несколько базовых линий, можно просмотреть таким же образом, используя редактор сечений.

Формы коридоров используются при расчете объема материалов. При выполнении анализа количества материалов в расчете используются все формы коридора.

Смотреть видео: множественные базовые линии сечения 00:03:19 Со звуком Использование одного сечения для пересечения нескольких базовых линий или коридоров.
