Обмен данными между Autodesk Civil 3D и Autodesk InfraWorks

Вы можете добавлять данные Autodesk InfraWorks в Autodesk Civil 3D, ссылаясь на локальную модель Autodesk InfraWorks или файл IMX, экспортированный из InfraWorks. Данные Civil 3D можно добавить в InfraWorks, указав в качестве источника данных файл Civil 3D в формате DWG.

Рабочий процесс обмена данными

Можно создать концептуальный проект с помощью InfraWorks, а затем перенести модель InfraWorks в Autodesk Civil 3D для выполнения детального проектирования.

Кроме того, можно начать проект в Civil 3D, а затем перенести его в InfraWorks для создания презентации проекта или дополнительного проектирования в InfraWorks.

Прим.: Для связывания чертежа Civil 3D с InfraWorks необходимо, чтобы обе программы — InfraWorks и Civil 3D — были установлены на одном компьютере.

Используйте InfraWorks для выполнения концептуального проектирования	Составная дорога, созданная в InfraWorks

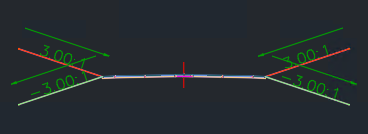

Откройте модель в Civil 3D и используйте приложение для дальнейшего детального проектированияCivil 3D.	Коридор, созданный при переносе составной дороги из InfraWorks в Civil 3D Конструкция, созданная при переносе составной дороги из InfraWorks в Civil 3D

Дополнительные сведения о переносе чертежей Civil 3D в InfraWorks см. в разделах Обмен данными с Autodesk Civil 3D и Добавление данных Autodesk Civil 3D в модель InfraWorks в справке по InfraWorks.

Требования приложения

Для добавления данных Autodesk InfraWorks в Autodesk Civil 3D не требуется устанавливать на одном компьютере программы InfraWorks и Civil 3D. Однако, открыть локальную модель InfraWorks (файл SQLITE) можно только при наличии программы InfraWorks, установленной на том же компьютере. Если программа InfraWorks на данном компьютере не установлена, можно перенести данные InfraWorks в Civil 3D при помощи файла IMX, который был экспортирован из InfraWorks.

В InfraWorks возможность использования файла Civil 3D в формате DWG доступна в случае, если программа Civil 3D установлена на том же компьютере, что и InfraWorks.

Системы координат и единицы измерения

При подготовке к обмену объектами между моделью InfraWorks и чертежом Civil 3D рекомендуется придерживаться следующих рекомендаций по настройке систем координат и единиц измерения:

• В модели InfraWorks выберите ПСК , совместимую с системой координат, которая будет использоваться в чертеже Civil 3D. По умолчанию модели InfraWorks, созданные с помощью Конструктора модели, используют систему координат LL84, которая не поддерживается в Civil 3D. Если чертеж Civil 3D не имеет системы координат или если системы координат несовместимы, можно задать или изменить систему координат чертежа при открытии модели InfraWorks в Civil 3D. Для добавления данных InfraWorks в чертеже Civil 3D должна быть задана система координат.
• При экспорте файла IMX из InfraWorks для использования в Civil 3D рекомендуется задать для файла IMX ту же целевую систему координат, которая будет использоваться в чертеже Civil 3D. Подробную информацию см. в разделе Открытие данных модели InfraWorks в Autodesk Civil 3D.
• Также в модели InfraWorks и чертеже Civil 3D следует использовать один и тот же тип единиц. По умолчанию в моделях InfraWorks используются метрические единицы измерения. При настройке файла параметров объекта в Civil 3D убедитесь в том, что каталоги элементов, указанные для планируемых инженерных и дренажных сетей, используют те же единицы, что и модель InfraWorks.

Параметры объекта

Файл параметров объекта определяет, какие типы объектов InfraWorks будут перенесены в Civil 3D, а также какие параметры будут использованы для объектов. Можно настроить несколько файлов для использования в различных ситуациях.

Стандартные файлы параметров объекта находятся в следующих папках:

• C:\ProgramData\Autodesk\C3D 2019\rus\Data\InfraWorks Object Settings\Metric
• C:\ProgramData\Autodesk\C3D2019\rus\Data\InfraWorks Object Settings\Imperial

Доступны следующие стандартные файлы параметров объекта:

• All Objects.xml: перенос всех типов объектов InfraWorks
• Design Objects.xml: перенос в InfraWorks только проектных объектов
• Planning Objects.xml: перенос в InfraWorks только планируемых объектов

InfraWorks, которые могут быть перенесены в Civil 3D

В следующей таблице перечислены типы объектов моделей InfraWorks, которые могут быть перенесены в Civil 3D, и соответствующие им типы объектов чертежа Civil 3D.

InfraWorks	Civil 3D	Примечания относительно обмена данными
Поверхности рельефа	Поверхности TIN	Поверхности рельефа переносятся в Civil 3D как AIW_Existing_Ground, AIW_Existing_Transportation и AIW_Proposed_Ground.
Планируемые инженерные сети	Трубопроводные сети (тип инженерной сети = «Не определено»)	Планируемые инженерные сети в InfraWorks — это трубопроводы с типовыми соединителями (вместо водоприемников или колодцев), не имеющие определенного типа инженерной сети. Для трубопроводных сетей в Civil 3D добавлено свойство «Тип инженерной сети». Для планируемых инженерных сетей, переносимых в Civil 3D из InfraWorks, этому свойству присваивается значение «Не определено». Все трубы создаются с использованием первого элемента в выбранном каталоге труб. Все колодцы создаются как нулевые.
Планируемые дороги	Трассы	Планируемые дороги — это дороги, созданные с помощью инструмента InfraWorks «Добавить дороги» или сформированные при переносе в модель данных, которые отражают существующие условия.
Проектные дороги Прим.: Дороги, созданные в Autodesk InfraWorks 2019, являются планируемыми или составными дорогами. Подробную информацию см. в разделе Планируемые и составные дороги.	Трассы, проектные профили и профили существующей поверхности (необязательно)	Параметр для создания профилей существующей поверхности грунта находится в файле параметров объекта.
Составные дороги	Трассы, проектные профили и профили существующей поверхности (необязательно), конструкции, коридоры	Составные конструкции InfraWorks сопоставляются со следующими элементами конструкции при открытии модели InfraWorks в Civil 3D. Компонент составной дороги InfraWorks Элемент конструкции Civil 3D НаклонныйБордюр ПростойБордюр Бордюр ПростойБордюр БордюрСВодосборнымЛотком ПростойБордюрИВодосборныйЛоток ВыходНаРельефСФиксированнымОткосом ВыходНаРельефМаксимальнаяШирина ВыходНаРельефСФиксированнойШириной ВыходНаРельефДоСмещения ОграждениеТипаНью-Джерси ПростоеОграждение Lane ПростаяПолоса Выступ ПростаяОбочина Тротуар ПростойТротуар РазделительнаяПолосаСУклоном ПлоскаяРазделительнаяПолосаСОграждением
Перекрестки	Перекрестки с трассами для сопряжения	InfraWorks преобразуются в Civil 3D в статические трассы для сопряжений, а не в перекрестки, в следующих ситуациях: Если перекресток имеет более четырех ответвлений Если перекресток использует простую кривую с коническим сопряжением на пересечении Если осевые линии Т-образного перекрестка на самом деле не пересекаются Если смещения на одной стороне дороги перекрестка не равны, например, на следующей иллюстрации, где смещение 1 шире, чем смещение 2:
Дренажные сети	Трубопроводные сети (тип инженерной сети = «Дренаж»)	Дренажные сети в InfraWorks — это трубопроводы с водоприемниками и люками вместо типовых соединителей трубопроводов, имеющие тип инженерной сети «Дренаж». Для трубопроводных сетей Civil 3D добавлено свойство «Тип инженерной сети». Для дренажных сетей, импортированных в Civil 3D из InfraWorks, этому свойству присваивается значение «Дренаж». В свойствах колодца Civil 3D люкам присваивается свойство «Покрытие», а водоприемникам — свойство «Решетка». Каталоги элементов («Каталог типового дренажа - британские единицы» и «Каталог типового дренажа - метрические единицы») включены в Civil 3D для использования при переносе водоприемников и люков InfraWorks в Civil 3D. Колодцы водоприемников и люков будут использовать эквивалентные элементы как в британской, так и в метрической версии каталога. Трубы будут использовать наиболее подходящие форму, материал и размер, содержащиеся в заданном каталоге труб. При открытии модели InfraWorks в Civil 3D создается список элементов трубопроводной сети под именем «Импорт». Этот список содержит только необходимые элементы.
Покрытия (изменение рельефа)	3D полилинии	Включаются только покрытия, изменяющие рельеф InfraWorks.
Водные пространства	3D полилинии
Мосты	3D-тела	Обзор процедуры обмена данными для мостов см. в разделе Bridge Design. Открытие проекта моста в Civil 3D (видео) в справке по InfraWorks.
Круговые перекрестки	Круговые перекрестки	Круговые перекрестки переносятся в Civil 3D в качестве нового типа объекта кругового перекрестка, появившегося в AutoCAD Civil 3D 2017 благодаря интеграции элементов круговых перекрестков Autodesk Vehicle Tracking. Круговые перекрестки, импортируемые или создаваемые в Civil 3D, невозможно перенести в InfraWorks. Прим.: При импорте кругового перекрестка необходимо также импортировать дороги, из которых составлены примыкающие дороги кругового перекрестка.

Прим.: Трассы, создаваемые в Civil 3D на основе данных InfraWorks, не назначаются площадкам.

Данные Civil 3D, которые могут быть перенесены в InfraWorks

В следующей таблице перечислены типы объектов чертежа Civil 3D, которые могут быть перенесены в InfraWorks, и объектов модели, которыми они становятся.

Civil 3D	Объект модели InfraWorks	Примечания относительно обмена данными
Поверхности TIN	Поверхности рельефа	Все поверхности будут отображены в списке на панели «Источники данных» InfraWorks. Если поверхность, переносимая в InfraWorks, перекрывает другие поверхности, можно изменить порядок слоев поверхности рельефа, используя диалоговое окно «Слои поверхности», доступного на панели «Источники данных».
Трассы и профили	Составные дороги (горизонтальная и вертикальная геометрия)	Только трассы типа «Осевая линия» могут быть перенесены в InfraWorks как составные дороги. Для каждой составной дороги в InfraWorks используется один профиль. Используется первый проектный профиль, созданный в чертеже Civil 3D. Для просмотра геометрии профиля можно использовать инструмент Вид профиля в InfraWorks. Составные дороги, создаваемые в InfraWorks на основе объектов Civil 3D, доступны только для чтения. Некоторые типы объектов профиля не переносятся в InfraWorks.
Коридоры и поверхности коридоров	Составные дороги, покрытия и поверхности рельефа	В InfraWorks можно указать стиль конструкции составной дороги для использования в диалоговом окне «Настройка источника данных». Для правильной визуализации коридоров в InfraWorks рекомендуется создать одну или несколько поверхностей коридора в Civil 3D для переноса в InfraWorks (например, поверхность, представляющую верхнюю часть коридора). Поверхность коридора в InfraWorks моделирует грунт. Для создания покрытий в Civil 3D используются стили звеньев InfraWorks, в которых указаны материалы коридора. Покрытия позволяют определять стили для различных компонентов коридора — например, для дорожного покрытия. Вы можете импортировать набор правил стиля в InfraWorks для использования со стилями звеньев Autodesk Civil 3D по умолчанию. При использовании пользовательских стилей звеньев может потребоваться определить правила стиля.
Трубопроводные сети	Трубопроводы с водоприемниками и люками, или с соединителями трубопроводов	Если конструкция в чертеже Civil 3D имеет тип инженерной сети «Дренаж» и в нем используется элемент из «Каталога типового дренажа - британские единицы» или «Каталога типового дренажа - метрические единицы», то при обратном переносе в InfraWorks он будет назначен элементу из каталога элементов. Если идентификаторы семейства элементов и размера соответствуют элементу в каталоге элементов InfraWorks, то будет использоваться тот же самый элемент. Если идентификаторы семейства элементов и размера не соответствуют элементу в каталоге элементов InfraWorks, будет использоваться элемент по умолчанию (первый найденный элемент-колодец). Важное замечание: При использовании в соединителях трубопроводов/колодцев элементов из «Каталога типового дренажа - британские единицы» или «Каталога типового дренажа - метрические единицы» (как в InfraWorks, так и в Civil 3D) и задании типа инженерной сети «Дренаж» в обоих приложениях будет использоваться один и тот же элемент. Если для колодца в чертеже Civil 3D не задан тип инженерной сети «Дренаж», элемент будет создан как типовой соединитель трубопровода.
