Создание линий посредством полярной съемки

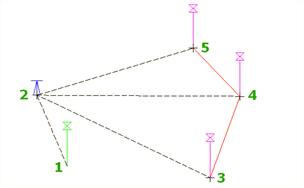

После определения опорной линии задайте угол и расстояние для точек, определяющих сегмент линии. Задайте точки (3, 4, 5) от опорной линии (1-2) и начальной точки (2).

1. Выберите вкладку "Главная"панель "Рисование"раскрывающийся список "Линия""Создать линию по полярной съемке" найти.
2. Определите временную линию начала отсчета, выполнив одно из действий:
   • Выберите линию.
   • Введите точки или т, затем укажите начальную и конечную точки линии.

   Появится следующий запрос:

   Specify angle or [Counter-clockwise/Bearing/Deflection/aZimuth]:


3. Введите угол, выполнив одно из следующих действий:
   • Введите угол в единицах угловой меры, установленных для чертежа.
   • Введите румб, или р, определите угол, выбрав квадрант и румб.
   • Введите отклонение или о, затем определите угол отклонения.
   • Введите азимут, или а, затем определите азимут.
   • Введите ч для переключения направления отсчета угла по часовой стрелке или наоборот.
4. Чтобы указать расстояние, щелкните на чертеже или введите значение.
5. Для задания сегментов линии продолжайте указание точек. Либо нажмите ENTER для возврата к запросу командной строки построения линии, где можно определить дополнительные параметры линии.
