Создание линий путем указания углов отклонения

Первая последовательность запросов предназначена для определения временной опорной линии для измерения угла.

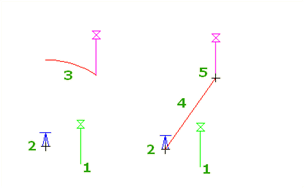

При заданной опорной линии (1-2) и начальной точке (2) укажите угол отклонения (3) и расстояние (4) для определения точки (5).

1. Выберите вкладку "Главная"панель "Рисование"раскрывающийся список "Линия""Создать линию по отклонению" найти.
2. Определите для угла временную линию начала отсчета, выполнив одно из действий:
   • Выберите линию.
   • Введите точки или т, затем укажите начальную и конечную точки линии.
3. Укажите угол, выполнив одно из следующих действий:
   • Щелкните на чертеже, чтобы указать угол.
   • Введите положительное или отрицательное числовое значение угла.
   • Введите С для переключения отсчета угла против/по часовой стрелке, затем укажите угол.
4. Чтобы указать расстояние, нажмите кнопку мыши на чертеже или введите значение.
5. Определите конечную точку.

   Этим завершается определение временной линии начала отсчета. Последующие запросы об углах и расстояниях используются затем для определения сегментов линии.

6. Введите углы и расстояния для определения сегментов линии. Затем можно нажать клавишу ENTER для возврата к командной строке, где можно использовать дополнительные параметры определения линии.
