Инструменты создания компоновки участка

Эта панель инструментов используется для вызова инструментов для работы с сегментами участка и установки параметров размера участка.

Создать участок: Открытие диалогового окна Создание участков - компоновка, в котором во время работы по компоновке можно изменять параметры по умолчанию, установленные для участков.

Инструменты для работы с линиями земельного участка

Добавить фиксированную линию – по двум точкам: Используется для вычерчивания линии земельного участка как сегмента линии. Нажмите кнопку мыши на начальной и конечной точке в чертеже.
Добавить фиксированную кривую – по трем точкам: Используется для вычерчивания линии земельного участка как сегмента кривой. Нужно указать начальную точку, точку прохождения кривой и конечную точку.
Добавить фиксированную кривую – по двум точкам и радиусу: Используется для вычерчивания линии земельного участка как сегмента кривой. Нужно указать начальную точку, значение радиуса, направление кривой и конечную точку.
Вычертить сопряжение двух прямых участков без кривых: Используется для вычерчивания сопряженной серии сегментов линии земельного участка. Нужно нажать кнопку мыши на последовательности точек.

Инструменты для работы с размерами участка

Данные инструменты обеспечивают точное управление положением отдельных линий земельного участка в соответствии с определенными пользователем параметрами. Инструменты для работы с размерами участка используются для создания или редактирования прикрепленных линий земельных участков.

Для создания серии смежных участков одинакового размера используются команды "Линия сдвига – создать" и "Радиальная линия – Создать" в автоматическом режиме. Чтобы выполнить компоновку вручную, укажите новое положение линии земельного участка, выбрав точки или перетащив линию с использованием команды ПРИВЯЗКА.

Если выбираются или задаются параметры из группы "Определение размера участка" или варианты из группы "Автоматическая компоновка", в нижней части диалогового окна "Инструменты создания компоновки участка" отображается соответствующий графический вид предварительного просмотра.

Линия сдвига – создать: Используется для создания одной или нескольких новых линий земельного участка, для которых определяются начальная и конечная точки вдоль внешней границы и, если необходимо, угол относительно внешней границы или абсолютное направление. Углы относительно внешней границы измеряются в положительных значениях градусов (+), от 0 (по направлению к конечной точке) и до 180 (по направлению к начальной точке). Следует иметь в виду, что 90 градусов соответствует перпендикуляру/радиусу к определенной внешней границе. Направление задается с помощью азимута, румба или двух точек на чертеже.
Линия сдвига – редактировать: Вызывает перемещение линии земельного участка. Угол относительно внешней границы или абсолютное направление линии можно оставить неизменным или изменить.
Радиальная линия – создать: Используется для создания линии земельного участка, заданной начальной и конечной точками, размещенными вдоль внешней границы и фиксированной точкой поворота на противоположной стороне участка. Размер участка корректируется путем поворота линии земельного участка до пересечения с другой точкой, расположенной у внешней границы, так, чтобы была охвачена наименьшая площадь и участок внешней границы.
Радиальная линия – редактировать: Вызывает перемещение линии земельного участка путем разворота вокруг одного из концов. Нужно выбрать, какой из концов используется в качестве центра поворота.
Создать линию свободной формы: Используется для создания новой линии земельного участка. Нужно указать точку присоединения и румб, азимут или вторую точку присоединения.

Инструменты редактирования ТП

Вставить ТП: Вершина вставляется в точку, выбранную нажатием кнопки мыши на сегменте участка.
Удалить ТП: Удаляется вершина, выбранная нажатием кнопки мыши на сегменте участка, а также повторно вычерчивается линия земельного участка между вершинами на каждой из сторон.
Освободить ТП: Происходит разделение конечных точек при выбранной вершине. Нужно указать расстояние разделения.

Прим.: Освобождение ТП не вызывает удаления или объединения участков, как это происходит в случае удаления сегментов. Просто участки становятся незаконченными. Затронутые сегменты превращаются в геометрические элементы, а метки участков исчезают. Геометрические элементы снова станут участками, если снова соединить несвязанные вершины так, чтобы получились замкнутые фигуры.

Другие инструменты

Удалить часть объекта: Происходит удаление подобъекта участка, например линии земельного участка или кривой. При удалении подобъекта, который не используется совместно с другим участком, участок будет удален целиком. При удалении общей части объекта два участка, совместно использовавшие часть объекта, объединяются.
Объединение участков: Происходит объединение двух смежных участков. Идентифицирующие данные и свойства объединенного участка определяются по первому выбранному участку.
Отменить объединение участков: Разделение ранее объединенных участков.
Выбрать часть объекта: Происходит выбор части объекта для отображения в диалоговом окне "Параметры компоновки участков". Прежде чем нажать эту кнопку, вызовите нажатием кнопки мыши "Редактор частей объектов".
Редактор частей объектов: Открытие диалогового окна Параметры компоновки участков, в котором можно просмотреть или изменить атрибуты выбранной части объекта участка.
Отменить: Происходит отмена предыдущей команды.
Повторить: Действие отмененной команды повторяется.
Развернуть панель инструментов: Вызывается лист свойств, в котором можно изменять параметры размера нового участка, а также параметры автоматической компоновки и компоновки вручную.

Параметры для определения размера участка

Если выбирается параметр для определения размера участка, появляется графическое изображение, которое демонстрирует, как данный параметр влияет на результат выполнения текущей команды определения размера участка.

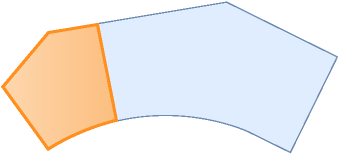

Минимальная площадь

Задается критерий минимальной площади для новых участков. Данное значение может быть изменено в любой момент в ходе выполнения текущей команды и должно быть больше нуля.

Прим.: Если критерий минимальной длины внешней границы удовлетворяется, а критерий минимальной площади не удовлетворяется, то длина внешней границы участка увеличивается, пока не будет достигнута минимальная площадь.

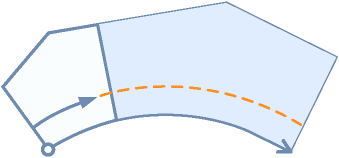

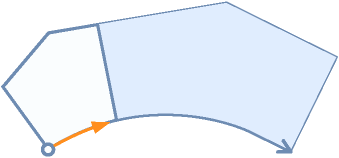

Минимальная длина внешней границы

Задается критерий минимальной длины внешней границы для новых участков.

Прим.: Если критерий минимальной площади удовлетворяется, а критерий минимальной длины внешней границы не удовлетворяется, то площадь участка увеличивается, пока не будет достигнута минимальная длина внешней границы.

Использовать минимальную длину внешней границы при смещении

Включается или отключается использование минимальной длины внешней границы при смещении в ходе выполнения команд определения размера участка. Данное значение может быть изменено в любой момент в ходе выполнения текущей команды.

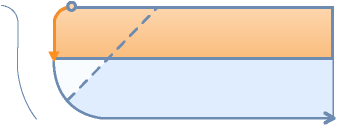

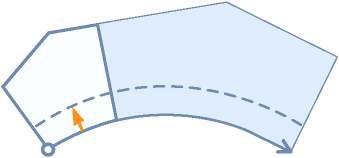

Смещение внешней границы

Задается значение по умолчанию для смещения от внешней границы.

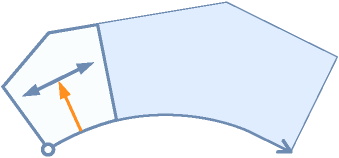

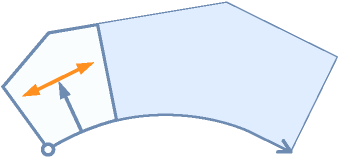

Минимальная ширина

Задается значение по умолчанию для минимальной ширины. Данное значение должно быть больше или равно нулю.

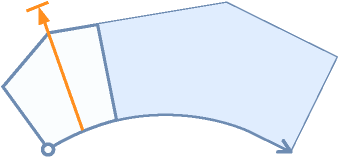

Минимальная глубина

Задается критерий минимальной глубины, который используется для определения размера новых или редактирования существующих участков. Отрезок минимальной глубины начинается в средней точке полученной внешней границы нового или редактируемого участка и сориентирован по нормали (перпендикулярно) к пересекаемому сегменту внешней границы.

Прим.: Если критерии минимальной площади и минимальной длины внешней границы удовлетворяются, но не удовлетворяется критерий минимальной глубины, длина внешней границы и площадь увеличиваются, пока не будет достигнута минимальная глубина. Если решение не найдено, в командной строке отображается соответствующее сообщение.

Использовать максимальную глубину

Признак применения критерия максимальной глубины при создании или редактировании участков.

Максимальная глубина

Задается критерий максимальной глубины для нового или редактируемого участка.

Прим.: Если критерии минимальной площади и минимальной длины внешней границы удовлетворяются, но превышена максимальная глубина, то в командной строке выводится сообщение, информирующее о том, что решение не найдено.

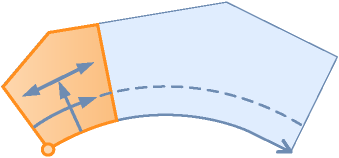

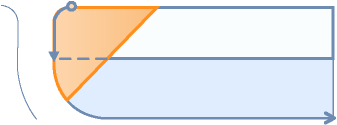

Выбор из нескольких решений

При определенных условиях в ходе создания нового участка может быть найдено несколько допустимых решений. Если найдено несколько допустимых решений, пользователь может указать, какое из решений отображается.

"Наименьшая длина внешней границы": отображается решение с наименьшей длиной внешней границы.

"Наименьшая площадь": отображается решение с наименьшей площадью.

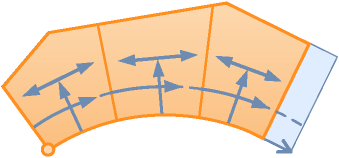

Автоматическая компоновка

Автоматический режим

Включение/отключение автоматического режима для команд определения размера участка.

"Вкл": включается автоматический режим.

"Откл": отключается автоматический режим.

Распределение остатка

Задается метод распределения остатка.

"Создать участок из оставшейся части": из оставшейся площади создается новый участок.

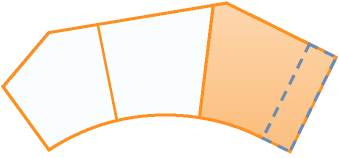

"Расположить оставшуюся часть в последнем участке": оставшаяся площадь добавляется к последнему участку.

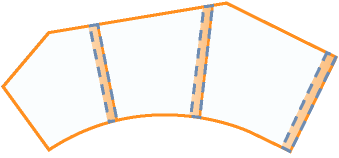

"Перераспределить оставшуюся часть": оставшаяся площадь равномерно перераспределяется между всеми участками.
