Команда Передача заготовки перемещает деталь между основным шпинделем и контршпинделем. Для этого можно использовать две функции.
| Патрон контршпинделя | |
|
Вызов: |
Лента:
вкладка CAM
панель «Точение»
«Патрон контршпинделя»
|
| Возврат контршпинделя | |
|
Вызов: |
Лента:
вкладка CAM
панель «Точение»
«Возврат контршпинделя»
|
С этими стратегиями никакие траектории перемещения инструмента не связаны. Постпроцессор отвечает за вывод требуемого кода УП.
Для передачи детали из основного шпинделя в контршпиндель можно использовать обе команды. Однако, если полная передача не выполняется, можно использовать только одну из этих функций. Их также можно использовать для удерживания детали в ходе обточки (обрезки). Зная, как выполняются обе операции, можно использовать каждую функцию в соответствии со своими потребностями.
Пример типового рабочего процесса передачи заготовки.

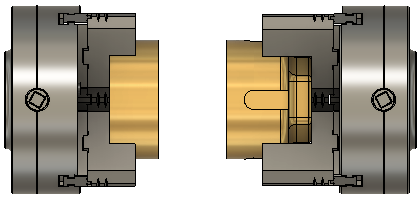

| Выдвигается патрон контршпинделя. |
|

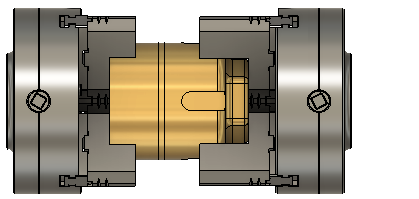

| Патрон подается в деталь на глубину зажима и захватывается в ней. |
|
| Если это процесс подачи прутка, то для обрезки детали может использоваться траектория перемещения инструмента обточки деталей. |
|

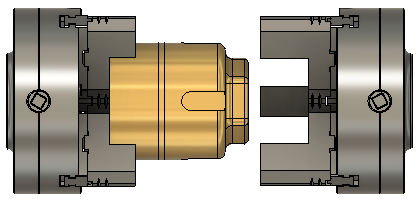

| Контршпиндель возвращается в исходное положение. |
|
Патрон контршпинделя
Эта функция подводит контршпиндель к основному шпинделю на высоте зазора, вставляет его внутрь и прикрепляет к детали. Это первый этап процесса передачи детали.
| Патрон контршпинделя | |
|
Вызов: |
Лента:
вкладка CAM
панель «Точение»
«Патрон контршпинделя»
|

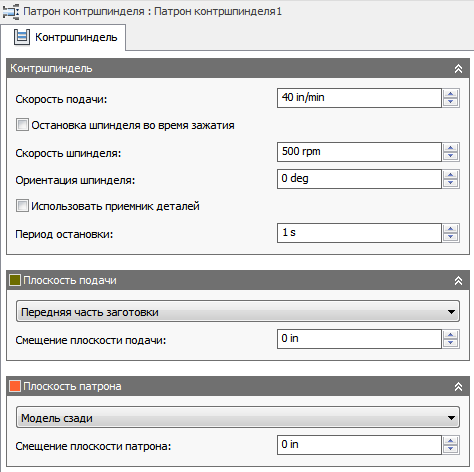

Настройки на вкладке "Геометрия"
Скорость подачи
Это скорость подачи для перемещения на плоскость патрона (конечная глубина для крепления детали) после перемещения контршпинделя на плоскость подачи (зазор).
Остановка шпинделя во время зажатия
Вызывает остановку шпинделя в процессе зажатия.
Скорость шпинделя
Если шпиндель не остановлен, можно задать скорость в об/мин, чтобы синхронизировать два шпинделя.
Ориентация шпинделя
Позволяет создать угловой сдвиг между опорным положением детали (0°). Можно ввести значение угла для сдвига второй опорной точки шпинделя.
Использовать приемник деталей
Возможность использования приемника деталей. Доступно, только если на станке существует приемник деталей и постпроцессор записывается для поддержки приемника деталей.
Период остановки
Задание времени остановки операции.
Плоскость подачи

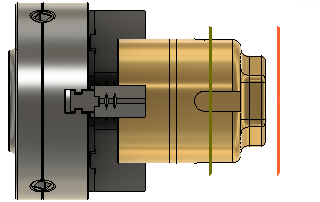

Это положение, в которое переходит патрон перед подачей в положение зажима. Плоскость подачи отображается оранжевым цветом.
Режим плоскости подачи
Задание высоты для управления опорным положением для смещения.
- Плоскость зажима: задание высоты плоскости подачи по отношению к плоскости зажима.
- Передняя часть заготовки: задание высоты плоскости подачи по отношению к передней части заготовки.
- Задняя часть заготовки: задание высоты плоскости подачи по отношению к задней части заготовки.
- Выбранная точка: задание высоты плоскости подачи по отношению к выбранному положению.
- Модель спереди: задание высоты плоскости подачи по отношению к передней стороне модели.
- Модель сзади: задание высоты плоскости подачи по отношению к задней стороне модели.
Смещение
Задание расстояния для сдвига плоскости подачи.
Плоскость патрона
Это положение, в которое будет подан патрон перед зажимом детали. Плоскость патрона отображается зеленым цветом.
Режим плоскости патрона
Задание высоты для управления опорным положением для смещения.
- Передняя часть заготовки: задание высоты плоскости патрона по отношению к передней части заготовки.
- Задняя часть заготовки: задание высоты плоскости патрона по отношению к задней части заготовки.
- Выбранная точка: задание высоты плоскости патрона по отношению к выбранному положению.
- Модель спереди: задание высоты плоскости патрона по отношению к передней стороне модели.
- Модель сзади: задание высоты плоскости патрона по отношению к задней стороне модели.
Смещение
Задание расстояния для сдвига плоскости патрона.
Возврат контршпинделя
Эта функция отправляет контршпиндель в исходное положение. Это второй этап процесса передачи детали.
| Возврат контршпинделя | |
|
Вызов: |
Лента:
вкладка CAM
панель «Точение»
«Возврат контршпинделя»
|

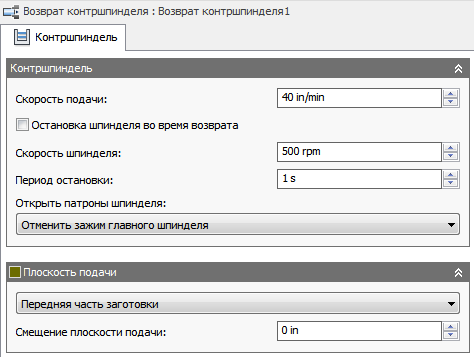

Настройки для возврата контршпинделя
Скорость подачи
Это скорость подачи для перемещения назад к плоскости подачи после закрытия патрона контршпинделя.
Остановка шпинделя во время зажатия
Вызывает остановку шпинделя в процессе зажатия.
Скорость шпинделя
Если шпиндель не остановлен, можно задать скорость в об/мин, чтобы синхронизировать два шпинделя.
Период остановки
Задание времени остановки операции.
Открыть патроны шпинделя
Определение условий патронов во время отвода.
- Сохранить оба зажатыми.
- Отменить зажим главного шпинделя.
- Отменить зажим контршпинделя.
Плоскость подачи
Это положение, в которое подается патрон, перед возвратом в исходное положение.
Режим плоскости подачи
Задание высоты для управления опорным положением для смещения.
- Передняя часть заготовки: задание высоты плоскости подачи по отношению к передней части заготовки.
- Задняя часть заготовки: задание высоты плоскости подачи по отношению к задней части заготовки.
- Выбранная точка: задание высоты плоскости подачи по отношению к выбранному положению.
- Модель спереди: задание высоты плоскости подачи по отношению к передней стороне модели.
- Модель сзади: задание высоты плоскости подачи по отношению к задней стороне модели.
- Положение станка: задание конкретного положения станка для отвода.
Смещение
Задание расстояния для сдвига плоскости подачи.
