Резьба

Операция Резьба используется для фрезерования резьбы в отверстии или на бобышке с прямыми либо коническими стенками. Выберите любую внутреннюю или наружную круговую грань для создания однозаходной или многозаходной резьбы. Значения высоты и глубины извлекаются из выбранной грани автоматически.

Вызов

Лента: вкладка CAM

панель "2D фрезерование"

Резьба

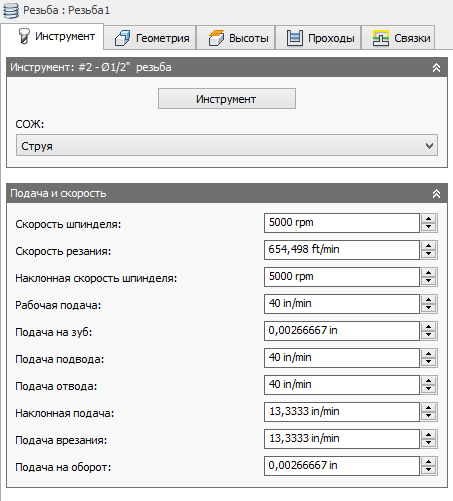

Настройки на вкладке «Инструмент»

СОЖ

Выберите тип хладагента, используемого на станке. Не все типы совместимы с различными постпроцессорами станков.

Подача и скорость

Шпиндель и подача: параметры резания.

Скорость шпинделя — скорость вращения шпинделя, выраженная в оборотах в минуту (об/мин).
Скорость поверхности — скорость, с которой материал перемещается за пределами режущей кромки инструмента (SFM или м/мин).
Наклонная скорость шпинделя — скорость вращения шпинделя при перемещении под уклоном.
Рабочая подача — скорость подачи при обычном резании. Выражается в дюйм/мин (IPM) или мм/мин.
Подача на зуб — рабочая подача, выраженная как скорость подачи на зуб (FPT).
Подача подвода — подача при подводе режущего инструмента.
Подача отвода — подача при отводе режущего инструмента.
Наклонная подача — подача при создании винтовых уклонов в заготовке.
Подача врезания — подача при врезании в заготовку.
Подача на оборот — скорость подачи при врезании, выраженная как скорость подачи на оборот.

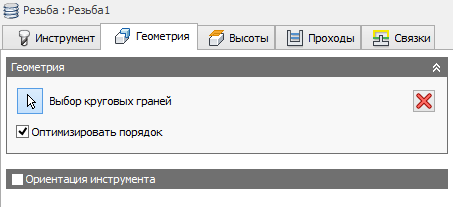

Настройки на вкладке "Геометрия"

Геометрия

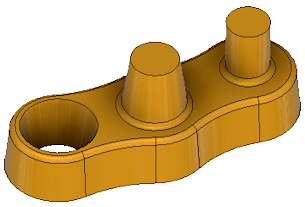

Выберите любую внутреннюю или наружную круговую грань. Она может иметь прямые или конические стенки.

Выбор круговых граней

Выберите любую внутреннюю или наружную круговую грань. Значения высоты и глубины извлекаются из выбранной грани автоматически.

Оптимизировать порядок

Упорядочивание выбранных граней для получения минимального расстояния между разрезами

Ориентация инструмента

Определение способа ориентации инструмента с помощью комбинации параметров ориентации триады и начала координат.

В раскрывающемся меню Ориентация содержатся следующие параметры для определения триады осей X, Y и Z.

Настройка ориентации РСК: ориентация инструмента с использованием рабочей системы координат согласно текущей настройке.
Ориентация модели: ориентация инструмента с использованием рабочей системы координат из текущей детали.
Выбор оси Z/плоскости и оси X: определение оси Z путем выбора одной грани или ребра и оси X путем выбора другой грани или ребра. Обе оси (Z и X) можно развернуть на 180 градусов.
Выбор оси Z/плоскости и оси Y: определение оси Z путем выбора одной грани или ребра и оси Y путем выбора другой грани или ребра. Обе оси (Z и Y) можно развернуть на 180 градусов.
Выбор осей X и Y: определение оси X путем выбора одной грани или ребра и оси Y путем выбора другой грани или ребра. Обе оси (X и Y) можно развернуть на 180 градусов.
Выбор системы координат: задание определенной ориентации инструмента для выполнения этой операции на основе пользовательской системы координат Inventor (ПСК) в модели. В этом параметре используется как начало координат, так и ориентация существующей системы координат. Используйте этот параметр, если модель не содержит подходящих точек и плоскостей для операции.

В раскрывающемся меню Начало координат содержатся следующие параметры для определения расположения начала координат триады.

Настройка начала координат РСК: задание начала координат инструмента с использованием рабочей системы координат согласно текущей настройке.
Начало координат модели: задание начала координат инструмента с использованием рабочей системы координат из текущей детали.
Выбранная точка: задание начала координат триады путем выбора вершины или ребра.
Точка короба заготовки: задание начала координат триады путем выбора точки на ограничивающей рамке заготовки.
Точка короба модели: задание начала координат триады путем выбора точки на ограничивающей рамке модели.

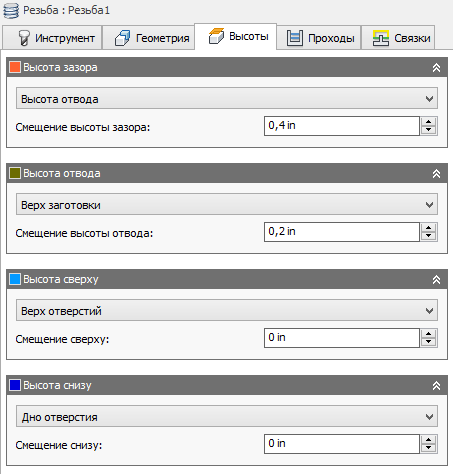

Настройки на вкладке "Высоты"

Высота клиренса

Высота клиренса — это первая высота, на которую переходит инструмент в начале траектории перемещения инструмента.

Высота клиренса

Высота отвода: пошаговое смещение от высоты отвода.
Высота сверху: пошаговое смещение от высоты в верхней точке.
Высота снизу: пошаговое смещение от высоты в нижней точке.
Верх модели: пошаговое смещение от верхней точки модели.
Низ модели: пошаговое смещение от нижней точки модели.
Stock top: пошаговое смещение от верхней точки заготовки.
Низ заготовки: пошаговое смещение от нижней точки заготовки.
Верх отверстий: пошаговое смещение от верхней точки отверстия.
Дно отверстия: пошаговое смещение от нижней точки отверстия.
Выбор: пошаговое смещение от точки (вершины), ребра или грани, выбранной в модели.
Начало координат (абсолют.): абсолютное смещение от начала координат, заданного при настройке или ориентации инструмента в конкретной операции.

Смещение высоты клиренса

Параметр Смещение высоты отвода применяется к значению параметра "Высота отвода", выбранному в приведенном выше раскрывающемся списке, и отсчитывается относительно его значения.

Высота отвода

Параметр "Высота отвода" позволяет задать высоту, на которую поднимается инструмент перед следующим шагом резки. Значение высоты отвода должно быть выше значений параметров Высота подачи и Высота сверху. Параметр "Высота отвода" используется вместе с последующим смещением для задания высоты.

Высота отвода

Высота клиренса: пошаговое смещение от высоты клиренса.
Высота сверху: пошаговое смещение от высоты в верхней точке.
Высота снизу: пошаговое смещение от высоты в нижней точке.
Верх модели: пошаговое смещение от верхней точки модели.
Низ модели: пошаговое смещение от нижней точки модели.
Stock top: пошаговое смещение от верхней точки заготовки.
Низ заготовки: пошаговое смещение от нижней точки заготовки.
Верх отверстий: пошаговое смещение от верхней точки отверстия.
Дно отверстия: пошаговое смещение от нижней точки отверстия.
Выбор: пошаговое смещение от точки (вершины), ребра или грани, выбранной в модели.
Начало координат (абсолют.): абсолютное смещение от начала координат, заданного при настройке или ориентации инструмента в конкретной операции.

Смещение высоты отвода

Высота сверху

Параметр "Высота сверху" позволяет задать высоту, определяющую верхнюю точку выреза. Значение высоты сверху должно быть выше значения параметра Высота снизу. Параметр "Высота сверху" используется вместе с последующим смещением для задания высоты.

Высота сверху

Высота клиренса: пошаговое смещение от высоты клиренса.
Высота отвода: пошаговое смещение от высоты отвода.
Высота снизу: пошаговое смещение от высоты в нижней точке.
Верх модели: пошаговое смещение от верхней точки модели.
Низ модели: пошаговое смещение от нижней точки модели.
Stock top: пошаговое смещение от верхней точки заготовки.
Низ заготовки: пошаговое смещение от нижней точки заготовки.
Верх отверстий: пошаговое смещение от верхней точки отверстия.
Дно отверстия: пошаговое смещение от нижней точки отверстия.
Выбор: пошаговое смещение от точки (вершины), ребра или грани, выбранной в модели.
Origin (absolute): абсолютное смещение от начала координат, заданного при установке или ориентации инструмента в конкретной операции.

Смещение сверху

Параметр Смещение сверху применяется к параметру "Высота сверху", выбранному в приведенном выше раскрывающемся списке, и отсчитывается относительно его значения.

Высота снизу

Параметр "Высота снизу" позволяет определить высоту/глубину финальной обработки и максимальную глубину, на которую инструмент погружается в заготовку. Значение высоты снизу должно быть меньше значения параметра Высота сверху. Параметр "Высота снизу" используется вместе с последующим смещением для определения высоты.

Высота снизу

Высота клиренса: пошаговое смещение от высоты клиренса.
Высота отвода: пошаговое смещение от высоты отвода.
Высота сверху: пошаговое смещение от высоты в верхней точке.
Верх модели: пошаговое смещение от верхней точки модели.
Низ модели: пошаговое смещение от нижней точки модели.
Stock top: пошаговое смещение от верхней точки заготовки.
Низ заготовки: пошаговое смещение от нижней точки заготовки.
Верх отверстий: пошаговое смещение от верхней точки отверстия.
Дно отверстия: пошаговое смещение от нижней точки отверстия.
Выбор: пошаговое смещение от точки (вершины), ребра или грани, выбранной в модели.
Origin (absolute): абсолютное смещение от начала координат, заданного при установке или ориентации инструмента в конкретной операции.

Смещение снизу

Параметр Смещение снизу применяется к параметру "Высота снизу", выбранному в приведенном выше раскрывающемся списке, и отсчитывается относительно его значения.

Настройки на вкладке "Проходы"

Направление резьбы

Правосторонняя резьба --- Левосторонняя резьба

Шаг резьбы

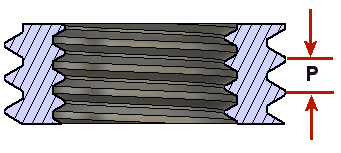

Расстояние, пройденное для завершения одного витка. Для дюймовой резьбы эта величина равна 1/витков на дюйм. Для метрической резьбы — действительному шагу.

Диаметральное смещение шага резьбы

Разница между наружным и внутренним диаметрами резьбы. Это глубина резьбы, значение которой всегда положительное.

Прим.: Требуется, если отверстие начерчено по внутреннему диаметру или если бобышка/цилиндр начерчены по наружному диаметру.

Несколько витков

Данный параметр позволяет ввести количество витков резьбы.

Кол-во витков

Задание количества шагов резьбы.

Тип компенсации

Указание типа компенсации.

В компьютере: компенсация инструмента вычисляется автоматически в Autodesk HSM на основе выбранного диаметра инструмента. Выходные данные последующей обработки содержат непосредственно траекторию с компенсацией, а не коды G41/G42.
В устройстве: компенсация инструмента не вычисляется, но коды G41/G42 являются выходными данными, позволяющими оператору задать объем компенсации и износ на устройстве управления инструментом.
Износ: работа осуществляется, как при выборе параметра В компьютере, но на выходе также выдаются коды G41/G42. Это позволяет оператору скорректировать износ инструмента на устройстве управления путем ввода разницы в размере инструмента в виде отрицательного числа.
Обратный износ: аналогичен параметру Износ за исключением того, что корректировка износа вводится в виде положительного числа.

Прим.: Компенсация (включая параметры Износ и Обратный износ) используется только на проходах чистовой обработки.

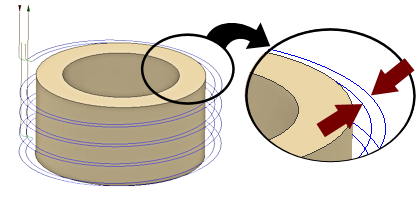

Несколько проходов

Данный параметр позволяет ввести значение для нескольких разрезов глубины при резьбофрезеровании.

Количество шагов

Укажите количество шагов черновой обработки. См. 2 шага на примере выше.

Шаг

Максимальное расстояние между проходами чистовой обработки. (См. рисунок выше.)

Повторить проходы

Если этот параметр включен, дважды выполняется окончательный финишный проход для удаления материала заготовки, оставшегося из-за деформации инструмента.

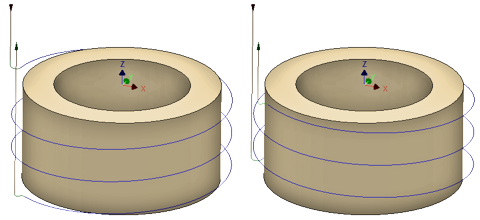

Направление

Параметр Направление позволяет управлять заданием Autodesk HSM или встречного режима фрезерования в программе Inventor HSM.

Напоминание: Направление нарезания, тип отверстия (внешний или внутренний диаметр) и направление резьбы (влево или вправо) влияют на то, где начнется резьбофрезерование. В зависимости от этих параметров можно нарезать сверху вниз или снизу вверх.

Попутное

Выберите параметр Попутное для выполнения всех проходов в одном направлении. При использовании этого метода попутное фрезерование в Autodesk HSM применяется в рамках выбранных границ.

Слева (попутное фрезерование)

Попутное фрезерование

Справа (встречное фрезерование)

Встречное фрезерование

Припуск

Положительное значение

Положительный припуск: материал заготовки, остающийся после операции и удаляемый при последующих операциях черновой и чистовой обработки. Для черновой обработки по умолчанию оставляется небольшой объем материала.

Нет

Без припуска: удаление всего лишнего материала до выбранной геометрии.

Отрицательное значение

Отрицательный припуск: удаление материала за пределами поверхности или контура детали. Этот способ часто используется при электродной обработке для обеспечения искрового зазора или требуемого допуска для детали.

Радиальный припуск (по стенке)

Параметр Радиальный припуск позволяет определить объем материала, который необходимо оставить в радиальном направлении (перпендикулярно оси инструмента), т. е. поперек инструмента.

Радиальный припуск

Радиальный и осевой припуск

При положительном значении радиального припуска материал остается на стенках детали.

Значение по умолчанию для чистовой обработки — 0 мм или 0 дюймов, т. е. материала не остается.

При черновой обработке по умолчанию остается небольшой объем материала, который можно удалить позднее с помощью одной или нескольких операций чистовой обработки.

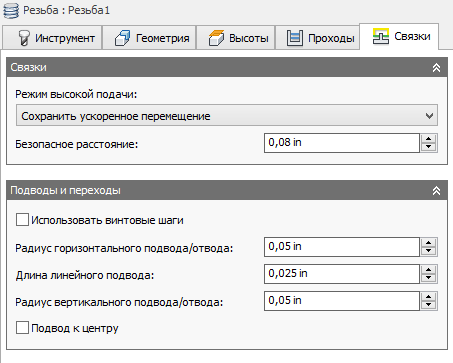

Настройки на вкладке "Связки"

Режим высокой подачи

Указание случаев, когда быстрые перемещения должны выводиться как реальные перемещения на быстром ходу (G0), а когда — как перемещения с высокоскоростной подачей (G1).

Сохранить ускоренное перемещение: все быстрые перемещения сохраняются.
Сохранить осевое и радиальное ускор. перемещения: быстрые перемещения только по горизонтали (радиальные) или по вертикали (осевые) выводятся как реальные перемещения на быстром ходу.
Сохранить осевое ускор. перемещение: только быстрые перемещения по вертикали.
Сохранить радиальное ускор. перемещение: только быстрые перемещения по горизонтали.
Сохранить ускор. перемещение одной оси: только быстрые перемещения по одной оси (X, Y или Z).
Всегда исп. высокую подачу: вывод быстрых перемещений в формате G01 (перемещение с высокой скоростью подачи), а не G0 (быстрые перемещения).

Данный параметр обычно устанавливается во избежание пересечений при быстрых перемещениях на станках, где используется перемещение по ломаным линиям при быстром движении.

Высокая подача

Скорость подачи для вывода быстрых перемещений в формате G1, а не G0.

Безопасное расстояние

Минимальное расстояние между инструментом и поверхностями детали во время перемещений при отводе. Расстояние измеряется после применения припуска, поэтому при отрицательном значении припуска следует соблюдать осторожность, чтобы убедиться, что безопасное расстояние достаточно велико для предотвращения возможных пересечений.
