Обточка

Стратегия «Траектория Обточка» предназначена для быстрого удаления материала заготовки с верхней поверхности детали. Обычно таким образом деталь подготавливается к дальнейшей обработке. Данная стратегия используется для очистки плоских областей.

Вызов

Лента: вкладка CAM

панель "2D фрезерование"

Обточка

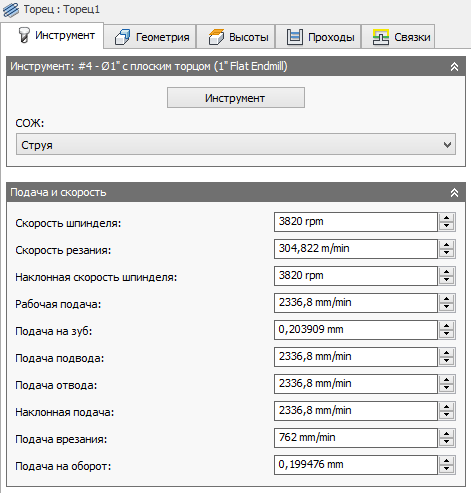

Настройки на вкладке «Инструмент»

СОЖ

Выберите тип хладагента, используемого на станке. Не все типы совместимы с различными постпроцессорами станков.

Подача и скорость

Шпиндель и подача: параметры резания.

Скорость шпинделя — скорость вращения шпинделя, выраженная в оборотах в минуту (об/мин).
Скорость поверхности — скорость, с которой материал перемещается за пределами режущей кромки инструмента (SFM или м/мин).
Наклонная скорость шпинделя — скорость вращения шпинделя при перемещении под уклоном.
Рабочая подача — скорость подачи при обычном резании. Выражается в дюйм/мин (IPM) или мм/мин.
Подача на зуб — рабочая подача, выраженная как скорость подачи на зуб (FPT).
Подача подвода — подача при подводе режущего инструмента.
Подача отвода — подача при отводе режущего инструмента.
Наклонная подача — подача при создании винтовых уклонов в заготовке.
Подача врезания — подача при врезании в заготовку.
Подача на оборот — скорость подачи при врезании, выраженная как скорость подачи на оборот.

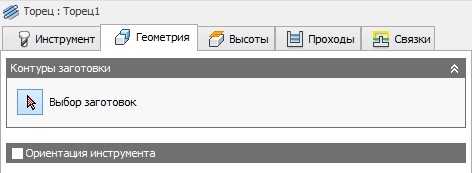

Настройки на вкладке "Геометрия"

Контуры заготовки

Траектория «Обточка» подразумевает, что необходимо обработать верхнюю часть заготовки на глубину Z0. Обычно для обработки по траектории «Обточка» выбор дополнительных параметров не требуется. Система автоматически выполнит обточку согласно размеру и форме заготовки, заданным в настройках задания. Если необходимо произвести обточку отдельной области, воспользуйтесь параметром «Выбор заготовок», который представлен ниже. Обрабатываемая область заготовки отображается желтым цветом.

Для обработки заготовки по умолчанию выбор параметров не требуется.

Выбор заготовок

Для применения траектории «Обточка» можно выбрать любой размер или форму области. В качестве области можно выбрать ребро или эскиз. Если необходимо выполнить обточку области, определенной в настройках задания (определение заготовки), выбор параметров не требуется. Обрабатываемая область заготовки отображается желтым цветом.

Область заготовки по умолчанию отображается желтым цветом.

Граница обточки: выбор ребра.

Ориентация инструмента

Определение способа ориентации инструмента с помощью комбинации параметров ориентации триады и начала координат.

В раскрывающемся меню Ориентация содержатся следующие параметры для определения триады осей X, Y и Z.

Настройка ориентации РСК: ориентация инструмента с использованием рабочей системы координат согласно текущей настройке.
Ориентация модели: ориентация инструмента с использованием рабочей системы координат из текущей детали.
Выбор оси Z/плоскости и оси X: определение оси Z путем выбора одной грани или ребра и оси X путем выбора другой грани или ребра. Обе оси (Z и X) можно развернуть на 180 градусов.
Выбор оси Z/плоскости и оси Y: определение оси Z путем выбора одной грани или ребра и оси Y путем выбора другой грани или ребра. Обе оси (Z и Y) можно развернуть на 180 градусов.
Выбор осей X и Y: определение оси X путем выбора одной грани или ребра и оси Y путем выбора другой грани или ребра. Обе оси (X и Y) можно развернуть на 180 градусов.
Выбор системы координат: задание определенной ориентации инструмента для выполнения этой операции на основе пользовательской системы координат Inventor (ПСК) в модели. В этом параметре используется как начало координат, так и ориентация существующей системы координат. Используйте этот параметр, если модель не содержит подходящих точек и плоскостей для операции.

В раскрывающемся меню Начало координат содержатся следующие параметры для определения расположения начала координат триады.

Настройка начала координат РСК: задание начала координат инструмента с использованием рабочей системы координат согласно текущей настройке.
Начало координат модели: задание начала координат инструмента с использованием рабочей системы координат из текущей детали.
Выбранная точка: задание начала координат триады путем выбора вершины или ребра.
Точка короба заготовки: задание начала координат триады путем выбора точки на ограничивающей рамке заготовки.
Точка короба модели: задание начала координат триады путем выбора точки на ограничивающей рамке модели.

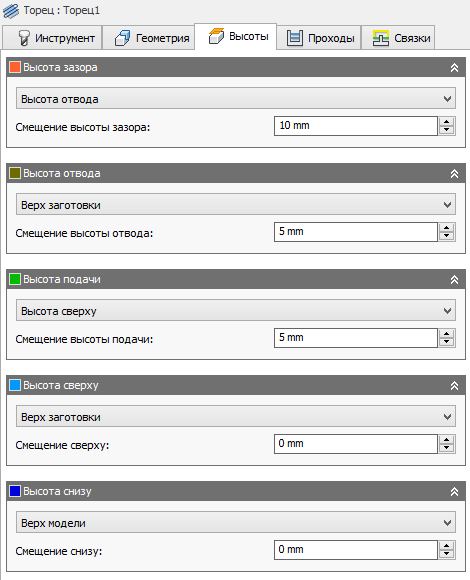

Настройки на вкладке "Высоты"

Clearance Height

Высота клиренса — это первая высота, на которую переходит инструмент в начале траектории перемещения.

Высота клиренса

Высота отвода: пошаговое смещение от высоты отвода.
Высота подачи: пошаговое смещение от высоты при подаче.
Высота сверху: пошаговое смещение от высоты в верхней точке.
Высота снизу: пошаговое смещение от высоты в нижней точке.
Верх модели: пошаговое смещение от верхней точки модели.
Низ модели: пошаговое смещение от нижней точки модели.
Stock top: пошаговое смещение от верхней точки заготовки.
Низ заготовки: пошаговое смещение от нижней точки заготовки.
Выбранные контуры: пошаговое смещение от контура, выбранного на модели.
Выбор: пошаговое смещение от точки (вершины), ребра или грани, выбранной в модели.
Начало координат (абсолют.): абсолютное смещение от начала координат, заданного при настройке или ориентации инструмента в конкретной операции.

Смещение высоты клиренса

Параметр Смещение высоты отвода применяется к значению параметра "Высота отвода", выбранному в приведенном выше раскрывающемся списке, и отсчитывается относительно его значения.

Высота отвода

Параметр "Высота отвода" позволяет задать высоту, на которую поднимается инструмент перед следующим шагом резки. Значение высоты отвода должно быть выше значений параметров Высота подачи и Высота сверху. Параметр "Высота отвода" используется вместе с последующим смещением для задания высоты.

Высота отвода

Высота клиренса: пошаговое смещение от высоты клиренса.
Высота подачи: пошаговое смещение от высоты при подаче.
Высота сверху: пошаговое смещение от высоты в верхней точке.
Высота снизу: пошаговое смещение от высоты в нижней точке.
Верх модели: пошаговое смещение от верхней точки модели.
Низ модели: пошаговое смещение от нижней точки модели.
Stock top: пошаговое смещение от верхней точки заготовки.
Низ заготовки: пошаговое смещение от нижней точки заготовки.
Выбранные контуры: пошаговое смещение от контура, выбранного на модели.
Выбор: пошаговое смещение от точки (вершины), ребра или грани, выбранной в модели.
Начало координат (абсолют.): абсолютное смещение от начала координат, заданного при настройке или ориентации инструмента в конкретной операции.

Смещение высоты отвода

Высота подачи

Параметр "Высота подачи" позволяет задать высоту, на которую быстро перемещается инструмент перед изменением скорости при подаче/врезании для ввода в деталь. Значение высоты подачи должно быть выше значения параметра Высота сверху. В операции сверления эта высота используется в качестве исходной высоты подачи и высоты отвода при выводе сверла. Параметр "Высота подачи" используется вместе с последующим смещением для задания высоты.

Высота подачи

Высота клиренса: пошаговое смещение от высоты клиренса.
Высота отвода: пошаговое смещение от высоты отвода.
Откл.: отключение параметра Высота подачи вызывает быстрое перемещение инструмента при подводе.
Высота сверху: пошаговое смещение от высоты в верхней точке.
Высота снизу: пошаговое смещение от высоты в нижней точке.
Верх модели: пошаговое смещение от верхней точки модели.
Низ модели: пошаговое смещение от нижней точки модели.
Stock top: пошаговое смещение от верхней точки заготовки.
Низ заготовки: пошаговое смещение от нижней точки заготовки.
Выбранные контуры: пошаговое смещение от контура, выбранного на модели.
Выбор: пошаговое смещение от точки (вершины), ребра или грани, выбранной в модели.
Origin (absolute): абсолютное смещение от начала координат, заданного при установке или ориентации инструмента в конкретной операции.

Смещение высоты подачи

Параметр Смещение высоты подачи применяется к значению параметра "Высота подачи", выбранному в приведенном выше раскрывающемся списке, и отсчитывается относительно его значения.

Высота сверху

Параметр "Высота сверху" позволяет задать высоту, определяющую верхнюю точку выреза. Значение высоты сверху должно быть выше значения параметра Высота снизу. Параметр "Высота сверху" используется вместе с последующим смещением для задания высоты.

Высота сверху

Высота клиренса: пошаговое смещение от высоты клиренса.
Высота отвода: пошаговое смещение от высоты отвода.
Высота подачи: пошаговое смещение от высоты при подаче.
Высота снизу: пошаговое смещение от высоты в нижней точке.
Верх модели: пошаговое смещение от верхней точки модели.
Низ модели: пошаговое смещение от нижней точки модели.
Stock top: пошаговое смещение от верхней точки заготовки.
Низ заготовки: пошаговое смещение от нижней точки заготовки.
Выбранные контуры: пошаговое смещение от контура, выбранного на модели.
Выбор: пошаговое смещение от точки (вершины), ребра или грани, выбранной в модели.
Origin (absolute): абсолютное смещение от начала координат, заданного при установке или ориентации инструмента в конкретной операции.

Смещение сверху

Параметр Смещение сверху применяется к параметру "Высота сверху", выбранному в приведенном выше раскрывающемся списке, и отсчитывается относительно его значения.

Высота снизу

Параметр "Высота снизу" позволяет определить высоту/глубину финальной обработки и максимальную глубину, на которую инструмент погружается в заготовку. Значение высоты снизу должно быть меньше значения параметра Высота сверху. Параметр "Высота снизу" используется вместе с последующим смещением для определения высоты.

Высота снизу

Высота клиренса: пошаговое смещение от высоты клиренса.
Высота отвода: пошаговое смещение от высоты отвода.
Высота подачи: пошаговое смещение от высоты при подаче.
Высота сверху: пошаговое смещение от высоты в верхней точке.
Верх модели: пошаговое смещение от верхней точки модели.
Низ модели: пошаговое смещение от нижней точки модели.
Stock top: пошаговое смещение от верхней точки заготовки.
Низ заготовки: пошаговое смещение от нижней точки заготовки.
Выбранные контуры: пошаговое смещение от контура, выбранного на модели.
Выбор: пошаговое смещение от точки (вершины), ребра или грани, выбранной в модели.
Начало координат (абсолют.): абсолютное смещение от начала координат, заданного при настройке или ориентации инструмента в конкретной операции.

Смещение снизу

Параметр Смещение снизу применяется к параметру "Высота снизу", выбранному в приведенном выше раскрывающемся списке, и отсчитывается относительно его значения.

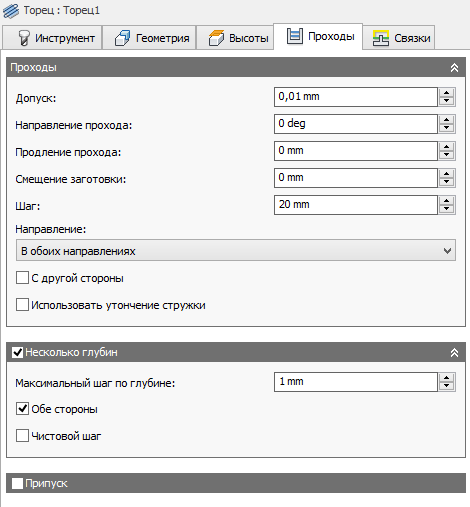

Настройки на вкладке "Проходы"

Допуск

Допуск, используемый при линеаризации геометрии, например, в сплайнах и эллипсах. Допуск рассматривается как максимальная длина хорды.

Свободный допуск 0,100

Жесткий допуск 0,001

Движение станка с ЧПУ по контуру управляется с помощью команд создания отрезков G1 и дуг G2–G3. Чтобы обеспечить это, АСУП аппроксимирует сплайн и траектории перемещения инструментов по поверхности путем их линеаризации, создавая множество коротких прямолинейных сегментов для аппроксимации требуемой формы. Точность соответствия траектории перемещения инструмента требуемой форме во многом зависит от количества используемых отрезков. Большее количество отрезков в результате даст траекторию перемещения инструмента, более точно аппроксимирующую номинальную форму сплайна или поверхности.

Нехватка данных

Искушение всегда использовать очень жесткие допуски может быть велико, однако есть и более компромиссные решения, например более длительный расчет траектории, использование больших файлов G-кодов и очень коротких прямолинейных перемещений. Первые два способа легко реализовать, так как расчеты в Autodesk HSM происходят очень быстро, а большинство современных средств управления имеют не менее 1 МБ оперативной памяти. Тем не менее, короткие прямолинейные перемещения в сочетании с высокой скоростью подачи могут привести к явлению, известному как нехватка данных.

Нехватка данных возникает, когда элементы управления настолько перегружены данными, что перестают справляться с их обработкой. Устройство ЧПУ может обрабатывать лишь ограниченное количество строк кода (блоков) в секунду. Скорость работы старых станков может составлять около 40 блоков/с, а новых, таких как Haas, — 1000 или более блоков/с. Короткие прямолинейные перемещения и высокая скорость подачи могут вынудить элемент управления работать с большей скоростью обработки. Когда это происходит, станок должен останавливаться после каждого перемещения и ждать следующей команды на сервомотор от элемента управления.

Направление прохода

Указание направления проходов.

Направление прохода с углом 0°

Направление прохода с углом 45°

Продление прохода

Расстояние, на которое необходимо продлить проходы за границей обработки.

Продление прохода

Смещение заготовки

Указание расстояния для смещения контура заготовки наружу.

Смещение заготовки

Шаг

Указание шага фрезеровки по горизонтали между проходами. По умолчанию это значение составляет 95 % диаметра фрезы за вычетом углового радиуса.

Горизонтальный шаг фрезеровки

Направление

Параметр Направление позволяет управлять методом резания. По умолчанию деталь режется В обоих направлениях — вперед и назад поперек грани. Можно выбрать обработку в одном направлении. Для этого нужно выбрать режим фрезерования Попутное или Встречное.

В обоих направлениях — резание в двух направлениях (по умолчанию).
Попутное — одно направление, попутное фрезерование.
Встречное — одно направление, встречное фрезерование.

Напоминание: Иногда, в зависимости от геометрии детали, использовать только попутное или встречное фрезерование на протяжении всей траектории перемещения инструмента не удается.

С другой стороны

Данный параметр указывает, что траектория перемещения инструмента начинается с другой стороны детали.

Не выбран

Выбран

Использовать утончение стружки

Возможность использования нарезания прикаткой, чтобы получалась тонкая стружка.

Множество глубин

Указание необходимости использования нескольких значений глубины.

С несколькими разрезами глубины

Без нескольких разрезов глубины

Прим.: Метод адаптивной обработки позволяет использовать гораздо более активные разрезы глубины, чем предыдущие 2D-карманы.

Максимальный шаг по глубине

Расстояние максимального шага по глубине между уровнями Z. Максимальный шаг по глубине применяется на полную глубину, не затрагивая оставшийся материал заготовки и его количество, необходимое для чистового прохода.

Последний черновой проход может быть меньше максимального шага по глубине.
Показано без чистового шага по глубине
Показано без дополнительного радиального припуска

Обе стороны

Включите для обработки с обеих сторон детали при выполнении нескольких вырезов вглубь. Начальный шаг применяется с каждой стороны детали для каждого прохода с шагом по глубине.

Проход 1 начинается справа, проход 2 начинается слева.
Расстояние шага прохода 1, измеренное справа
Расстояние шага прохода 2, измеренное слева

Чистовой шаг

Данный параметр указывает, что необходимо использовать шаг чистовой обработки.

Чистовой шаг

Чистовая подача

Скорость подачи для финального прохода чистовой обработки.

Чистовой шаг по глубине

Размер каждого шага понижения в проходах чистовой обработки.

Чистовой шаг по глубине

Припуск

Положительное значение

Положительный припуск: материал заготовки, остающийся после операции и удаляемый при последующих операциях черновой и чистовой обработки. Для черновой обработки по умолчанию оставляется небольшой объем материала.

Нет

Без припуска: удаление всего лишнего материала до выбранной геометрии.

Отрицательное значение

Отрицательный припуск: удаление материала за пределами поверхности или контура детали. Этот способ часто используется при электродной обработке для обеспечения искрового зазора или требуемого допуска для детали.

Осевой припуск (по опоре)

Параметр Осевой припуск позволяет определить объем материала, который необходимо оставить в осевом направлении (по оси Z), т. е. на конце инструмента.

Радиальный припуск

Радиальный и осевой припуск

При положительном значении осевого припуска материал остается на пологих областях детали.

Для нестрого горизонтальных поверхностей Autodesk HSM выполняет интерполяцию между значениями осевого и радиального припуска (по стенке). Таким образом остаток заготовки в осевом направлении на этих поверхностях может отличаться от заданного значения, в зависимости от наклона поверхности и значения радиального припуска.

При изменении значения радиального припуска для осевого припуска автоматически задается аналогичное значение. Задать осевой припуск можно и вручную.

Значение по умолчанию для чистовой обработки — 0 мм или 0 дюймов, т. е. материала не остается.

При черновой обработке по умолчанию остается небольшой объем материала, который можно удалить позднее с помощью одной или нескольких операций чистовой обработки.

Отрицательный припуск

При отрицательном значении припуска операция обработки позволяет удалить больше материала, чем предусмотрено формой модели. Этот параметр может использоваться для электродной обработки с искровым зазором, где размер искрового зазора равен отрицательному значению припуска.

Радиальный и осевой припуски могут быть отрицательным числом. Тем не менее, при использовании сферической или радиусной фрезы с отрицательным значением радиального припуска, превосходящим угловой радиус, отрицательное значение осевого припуска должно быть меньше или равно угловому радиусу.

Настройки на вкладке "Связки"

Режим высокой подачи

Указание случаев, когда быстрые перемещения должны выводиться как реальные перемещения на быстром ходу (G0), а когда — как перемещения с высокоскоростной подачей (G1).

Сохранить ускоренное перемещение: все быстрые перемещения сохраняются.
Сохранить осевое и радиальное ускор. перемещения: быстрые перемещения только по горизонтали (радиальные) или по вертикали (осевые) выводятся как реальные перемещения на быстром ходу.
Сохранить осевое ускор. перемещение: только быстрые перемещения по вертикали.
Сохранить радиальное ускор. перемещение: только быстрые перемещения по горизонтали.
Сохранить ускор. перемещение одной оси: только быстрые перемещения по одной оси (X, Y или Z).
Всегда исп. высокую подачу: вывод быстрых перемещений в формате G01 (перемещение с высокой скоростью подачи), а не G0 (быстрые перемещения).

Данный параметр обычно устанавливается во избежание пересечений при быстрых перемещениях на станках, где используется перемещение по ломаным линиям при быстром движении.
