2D контур

Метод 2D-контур позволяет выполнять обработку профилей. В качестве области обработки можно выбрать ребра, эскизы или грань тела. Как правило, данный метод используется для чистовой обработки, но контур также можно использовать для выполнения нескольких разрезов.

Вызов

Лента: вкладка CAM панель "2D фрезерование" 2D контур

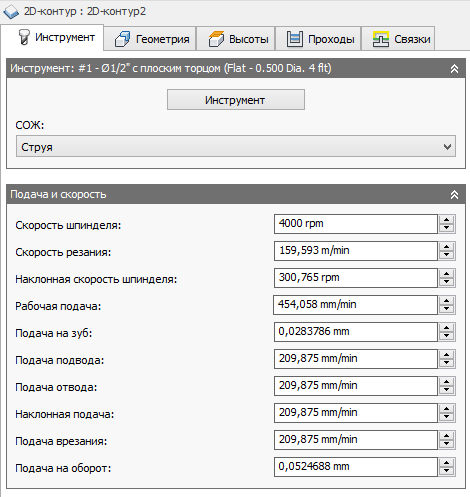

Настройки на вкладке «Инструмент»

СОЖ

Выберите тип хладагента, используемого на станке. Не все типы совместимы с различными постпроцессорами станков.

Подача и скорость

Шпиндель и подача: параметры резания.

• Скорость шпинделя — скорость вращения шпинделя, выраженная в оборотах в минуту (об/мин).
• Скорость поверхности — скорость, с которой материал перемещается за пределами режущей кромки инструмента (SFM или м/мин).
• Наклонная скорость шпинделя — скорость вращения шпинделя при перемещении под уклоном.
• Рабочая подача — скорость подачи при обычном резании. Выражается в дюйм/мин (IPM) или мм/мин.
• Подача на зуб — рабочая подача, выраженная как скорость подачи на зуб (FPT).
• Подача подвода — подача при подводе режущего инструмента.
• Подача отвода — подача при отводе режущего инструмента.
• Наклонная подача — подача при создании винтовых уклонов в заготовке.
• Подача врезания — подача при врезании в заготовку.
• Подача на оборот — скорость подачи при врезании, выраженная как скорость подачи на оборот.

Настройки на вкладке "Геометрия"

Геометрия

Выберите любую грань, ребро или эскиз, чтобы задать контур обработки.

Выбор контура

Выберите любую грань, ребро или эскиз, чтобы задать контур обработки. При выборе грани траектории будут созданы на всех ребрах. Выбирайте ребра, если области имеют отверстия или карманы на грани. При выборе нижнего ребра автоматически задается опорный элемент для глубины резания. Чтобы удалить избыточный материал при использовании параметра «Несколько вырезов», установите флажок Контуры заготовки, как показано на рисунке ниже. Траектория перемещения инструмента будет рассчитана между выбранной границей и внешней областью заготовки.

Выбор внешнего ребра

Выбор внутреннего ребра

Расстояние тангенциального расширения

Используется с открытыми контурами для удлинения начала или конца выбранной цепочки или нескольких цепочек. В результате создается тангенциальное линейное удлинение, зависящее от угла начальной и конечной точек. Оно является удлинением выбранной геометрии.

Без удлинения Удлинение 12 мм Один проход — большое удлинение Для нескольких чистовых проходов задано значение 2 Если расстояние удлинения приводит к наложению отдельной цепочки, пересечение будет обрезано до замкнутого контура.

Прим.: С помощью параметра «Контуры заготовки» можно принудительно направить траекторию за пределами заданной заготовки или выбранного контура. Это удобно при работе с нестандартными формами. Чтобы задать дополнительное удлинение траектории перемещения инструмента, перейдите на вкладку «Проходы» и воспользуйтесь параметром «Расстояние тангенциального удлинения фрагмента».

Отдельное тангенциальное удлинение конца

Включите этот параметр, чтобы ввести различные значения удлинения для концов.

Расстояние тангенциального удлинения конца

Указание расстояния для удлинения положения конца.

Начальное удлинение 16 мм и конечное удлинение 5 мм

Контуры заготовки

Если параметр включен, то траектория перемещения инструмента рассчитывается с учетом заданной заготовки или выбранного контура. Выберите границу ребра или эскиза. Траектория перемещения инструмента будет начинаться за пределами выбранной границы. Это позволяет создавать траектории перемещения инструмента, максимально соответствующие контуру детали.

В этом примере в качестве контура выбрано одно ребро (синяя линия рядом с красной стрелкой) и определены дополнительные черновые проходы. Параметр «Контуры заготовки» позволяет удлинить траекторию перемещения инструмента, чтобы освободить ребра выбранной области заготовки. Он также позволяет ограничить количество черновых проходов внутри этой области.

Граница заготовки из настройки задания отображается желтым цветом

Выбранная граница ребра отображается желтым цветом

Перемычки

Можно добавить перемычки в траекторию перемещения инструмента для операции 2D контур для безопасного удерживания заготовки в процессе удаления материала. Перемычки очень полезны при резке тонкой пластмассы или материалов из дерева с помощью 2D маршрутизаторов.

• Форма: выбор квадратных или треугольных перемычек.
• Ширина: указание значения ширины перемычки.
• Высота: указание значения высоты перемычки.
• Размещение: можно либо задать расстояние между перемычками с точно назначенным числовым значением (По расстоянию) или выбрать точки вдоль траектории контура, чтобы указать нужное положение перемычек (В точках).
• Расстояние: указание значения расстояния между перемычками.
• Позиции: используйте курсор для выбора точек вдоль траектории контура, чтобы указать расположение перемычек.

Прямоугольные перемычки

Треугольные перемычки

Дообработка

Сведение операции к удалению материала, не удаленного предыдущим инструментом или операцией.

Дообработка ВКЛ

Дообработка ОТКЛ

Диаметр инструмента

Указание диаметра инструмента для обработки остаточного материала.

Угловой радиус

Указание углового радиуса инструмента для обработки остаточного материала.

Ориентация инструмента

Определение способа ориентации инструмента с помощью комбинации параметров ориентации триады и начала координат.

В раскрывающемся меню Ориентация содержатся следующие параметры для определения триады осей X, Y и Z.

• Настройка ориентации РСК: ориентация инструмента с использованием рабочей системы координат согласно текущей настройке.
• Ориентация модели: ориентация инструмента с использованием рабочей системы координат из текущей детали.
• Выбор оси Z/плоскости и оси X: определение оси Z путем выбора одной грани или ребра и оси X путем выбора другой грани или ребра. Обе оси (Z и X) можно развернуть на 180 градусов.
• Выбор оси Z/плоскости и оси Y: определение оси Z путем выбора одной грани или ребра и оси Y путем выбора другой грани или ребра. Обе оси (Z и Y) можно развернуть на 180 градусов.
• Выбор осей X и Y: определение оси X путем выбора одной грани или ребра и оси Y путем выбора другой грани или ребра. Обе оси (X и Y) можно развернуть на 180 градусов.
• Выбор системы координат: задание определенной ориентации инструмента для выполнения этой операции на основе пользовательской системы координат Inventor (ПСК) в модели. В этом параметре используется как начало координат, так и ориентация существующей системы координат. Используйте этот параметр, если модель не содержит подходящих точек и плоскостей для операции.

В раскрывающемся меню Начало координат содержатся следующие параметры для определения расположения начала координат триады.

• Настройка начала координат РСК: задание начала координат инструмента с использованием рабочей системы координат согласно текущей настройке.
• Начало координат модели: задание начала координат инструмента с использованием рабочей системы координат из текущей детали.
• Выбранная точка: задание начала координат триады путем выбора вершины или ребра.
• Точка короба заготовки: задание начала координат триады путем выбора точки на ограничивающей рамке заготовки.
• Точка короба модели: задание начала координат триады путем выбора точки на ограничивающей рамке модели.

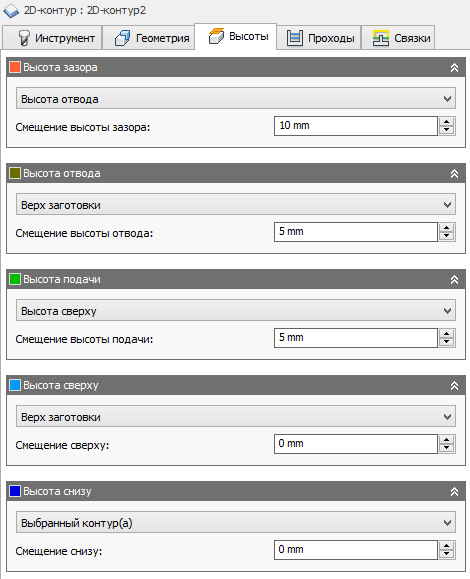

Настройки на вкладке "Высоты"

Clearance Height

Высота клиренса — это первая высота, на которую переходит инструмент в начале траектории перемещения.

Высота клиренса

• Высота отвода: пошаговое смещение от высоты отвода.
• Высота подачи: пошаговое смещение от высоты при подаче.
• Высота сверху: пошаговое смещение от высоты в верхней точке.
• Высота снизу: пошаговое смещение от высоты в нижней точке.
• Верх модели: пошаговое смещение от верхней точки модели.
• Низ модели: пошаговое смещение от нижней точки модели.
• Stock top: пошаговое смещение от верхней точки заготовки.
• Низ заготовки: пошаговое смещение от нижней точки заготовки.
• Выбранные контуры: пошаговое смещение от контура, выбранного на модели.
• Выбор: пошаговое смещение от точки (вершины), ребра или грани, выбранной в модели.
• Начало координат (абсолют.): абсолютное смещение от начала координат, заданного при настройке или ориентации инструмента в конкретной операции.

Смещение высоты клиренса

Параметр Смещение высоты отвода применяется к значению параметра "Высота отвода", выбранному в приведенном выше раскрывающемся списке, и отсчитывается относительно его значения.

Высота отвода

Параметр "Высота отвода" позволяет задать высоту, на которую поднимается инструмент перед следующим шагом резки. Значение высоты отвода должно быть выше значений параметров Высота подачи и Высота сверху. Параметр "Высота отвода" используется вместе с последующим смещением для задания высоты.

Высота отвода

• Высота клиренса: пошаговое смещение от высоты клиренса.
• Высота подачи: пошаговое смещение от высоты при подаче.
• Высота сверху: пошаговое смещение от высоты в верхней точке.
• Высота снизу: пошаговое смещение от высоты в нижней точке.
• Верх модели: пошаговое смещение от верхней точки модели.
• Низ модели: пошаговое смещение от нижней точки модели.
• Stock top: пошаговое смещение от верхней точки заготовки.
• Низ заготовки: пошаговое смещение от нижней точки заготовки.
• Выбранные контуры: пошаговое смещение от контура, выбранного на модели.
• Выбор: пошаговое смещение от точки (вершины), ребра или грани, выбранной в модели.
• Начало координат (абсолют.): абсолютное смещение от начала координат, заданного при настройке или ориентации инструмента в конкретной операции.

Смещение высоты отвода

Параметр Смещение высоты отвода применяется к значению параметра "Высота отвода", выбранному в приведенном выше раскрывающемся списке, и отсчитывается относительно его значения.

Высота подачи

Параметр "Высота подачи" позволяет задать высоту, на которую быстро перемещается инструмент перед изменением скорости при подаче/врезании для ввода в деталь. Значение высоты подачи должно быть выше значения параметра Высота сверху. В операции сверления эта высота используется в качестве исходной высоты подачи и высоты отвода при выводе сверла. Параметр "Высота подачи" используется вместе с последующим смещением для задания высоты.

Высота подачи

• Высота клиренса: пошаговое смещение от высоты клиренса.
• Высота отвода: пошаговое смещение от высоты отвода.
• Откл.: отключение параметра Высота подачи вызывает быстрое перемещение инструмента при подводе.
• Высота сверху: пошаговое смещение от высоты в верхней точке.
• Высота снизу: пошаговое смещение от высоты в нижней точке.
• Верх модели: пошаговое смещение от верхней точки модели.
• Низ модели: пошаговое смещение от нижней точки модели.
• Stock top: пошаговое смещение от верхней точки заготовки.
• Низ заготовки: пошаговое смещение от нижней точки заготовки.
• Выбранные контуры: пошаговое смещение от контура, выбранного на модели.
• Выбор: пошаговое смещение от точки (вершины), ребра или грани, выбранной в модели.
• Origin (absolute): абсолютное смещение от начала координат, заданного при установке или ориентации инструмента в конкретной операции.

Смещение высоты подачи

Параметр Смещение высоты подачи применяется к значению параметра "Высота подачи", выбранному в приведенном выше раскрывающемся списке, и отсчитывается относительно его значения.

Высота сверху

Параметр "Высота сверху" позволяет задать высоту, определяющую верхнюю точку выреза. Значение высоты сверху должно быть выше значения параметра Высота снизу. Параметр "Высота сверху" используется вместе с последующим смещением для задания высоты.

Высота сверху

• Высота клиренса: пошаговое смещение от высоты клиренса.
• Высота отвода: пошаговое смещение от высоты отвода.
• Высота подачи: пошаговое смещение от высоты при подаче.
• Высота снизу: пошаговое смещение от высоты в нижней точке.
• Верх модели: пошаговое смещение от верхней точки модели.
• Низ модели: пошаговое смещение от нижней точки модели.
• Stock top: пошаговое смещение от верхней точки заготовки.
• Низ заготовки: пошаговое смещение от нижней точки заготовки.
• Выбранные контуры: пошаговое смещение от контура, выбранного на модели.
• Выбор: пошаговое смещение от точки (вершины), ребра или грани, выбранной в модели.
• Origin (absolute): абсолютное смещение от начала координат, заданного при установке или ориентации инструмента в конкретной операции.

Смещение сверху

Параметр Смещение сверху применяется к параметру "Высота сверху", выбранному в приведенном выше раскрывающемся списке, и отсчитывается относительно его значения.

Высота снизу

Параметр "Высота снизу" позволяет определить высоту/глубину финальной обработки и максимальную глубину, на которую инструмент погружается в заготовку. Значение высоты снизу должно быть меньше значения параметра Высота сверху. Параметр "Высота снизу" используется вместе с последующим смещением для определения высоты.

Высота снизу

• Высота клиренса: пошаговое смещение от высоты клиренса.
• Высота отвода: пошаговое смещение от высоты отвода.
• Высота подачи: пошаговое смещение от высоты при подаче.
• Высота сверху: пошаговое смещение от высоты в верхней точке.
• Верх модели: пошаговое смещение от верхней точки модели.
• Низ модели: пошаговое смещение от нижней точки модели.
• Stock top: пошаговое смещение от верхней точки заготовки.
• Низ заготовки: пошаговое смещение от нижней точки заготовки.
• Выбранные контуры: пошаговое смещение от контура, выбранного на модели.
• Выбор: пошаговое смещение от точки (вершины), ребра или грани, выбранной в модели.
• Начало координат (абсолют.): абсолютное смещение от начала координат, заданного при настройке или ориентации инструмента в конкретной операции.

Смещение снизу

Параметр Смещение снизу применяется к параметру "Высота снизу", выбранному в приведенном выше раскрывающемся списке, и отсчитывается относительно его значения.

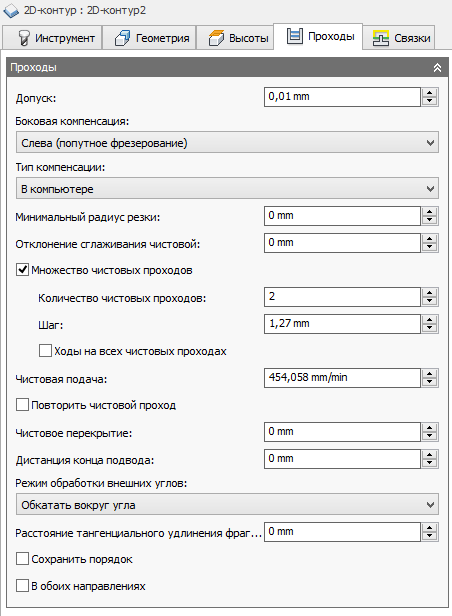

Настройки на вкладке "Проходы"

Допуск

Допуск, используемый при линеаризации геометрии, например, в сплайнах и эллипсах. Допуск рассматривается как максимальная длина хорды.

Свободный допуск 0,100

Жесткий допуск 0,001

Движение станка с ЧПУ по контуру управляется с помощью команд создания отрезков G1 и дуг G2–G3. Чтобы обеспечить это, АСУП аппроксимирует сплайн и траектории перемещения инструментов по поверхности путем их линеаризации, создавая множество коротких прямолинейных сегментов для аппроксимации требуемой формы. Точность соответствия траектории перемещения инструмента требуемой форме во многом зависит от количества используемых отрезков. Большее количество отрезков в результате даст траекторию перемещения инструмента, более точно аппроксимирующую номинальную форму сплайна или поверхности.

Нехватка данных

Искушение всегда использовать очень жесткие допуски может быть велико, однако есть и более компромиссные решения, например более длительный расчет траектории, использование больших файлов G-кодов и очень коротких прямолинейных перемещений. Первые два способа легко реализовать, так как расчеты в Autodesk HSM происходят очень быстро, а большинство современных средств управления имеют не менее 1 МБ оперативной памяти. Тем не менее, короткие прямолинейные перемещения в сочетании с высокой скоростью подачи могут привести к явлению, известному как нехватка данных.

Нехватка данных возникает, когда элементы управления настолько перегружены данными, что перестают справляться с их обработкой. Устройство ЧПУ может обрабатывать лишь ограниченное количество строк кода (блоков) в секунду. Скорость работы старых станков может составлять около 40 блоков/с, а новых, таких как Haas, — 1000 или более блоков/с. Короткие прямолинейные перемещения и высокая скорость подачи могут вынудить элемент управления работать с большей скоростью обработки. Когда это происходит, станок должен останавливаться после каждого перемещения и ждать следующей команды на сервомотор от элемента управления.

Боковая компенсация

Этот параметр позволяет определить сторону траектории перемещения инструмента, от которой выполняется смещение центра инструмента. Выберите значение боковой компенсации Слева (попутное фрезерование) или Справа (встречное фрезерование).

Слева (попутное фрезерование) Попутное фрезерование

Справа (встречное фрезерование) Встречное фрезерование

При попутном фрезеровании режущий инструмент как бы "прокатывается" по режущей поверхности. Как правило, такой подход обеспечивает более качественную чистовую обработку для многих металлов, но для этого требуется жесткое программирование станка. При использовании этого метода стружка в самом начале имеет наибольшую толщину, и ее толщина уменьшается к моменту завершения резания. Благодаря этому нагревается именно стружка, а не сама деталь.

При встречном фрезеровании режущий инструмент "отворачивается" от режущей поверхности. Этот метод чаще всего используется для обработки вручную или на станке с менее жестким программированием операций. Он имеет ряд преимуществ и даже может обеспечить более качественную чистовую обработку некоторых материалов (включая некоторые сорта древесины).

Тип компенсации

Указание типа компенсации.

• В компьютере: компенсация инструмента вычисляется автоматически в Autodesk HSM на основе выбранного диаметра инструмента. Выходные данные постобработки содержат непосредственно траекторию с компенсацией, а не коды G41/G42.
• В устройстве: компенсация инструмента не вычисляется, но коды G41/G42 являются выходными данными, позволяющими оператору задать объем компенсации и износ на устройстве управления инструментом.
• Износ: работа осуществляется, как при выборе параметра В компьютере, но на выходе также выдаются коды G41/G42. Это позволяет оператору скорректировать износ инструмента на устройстве управления путем ввода разницы в размере инструмента в виде отрицательного числа.
• Обратный износ: аналогичен параметру Износ за исключением того, что корректировка износа вводится в виде положительного числа.

Прим.: Компенсация (включая параметры Износ и Обратный износ) используется только на проходах чистовой обработки.

Допуск компенсации радиуса

Этот параметр определяет диапазон диаметров инструментов, которые можно безопасно использовать вместо одного инструмента, выбранного для этой операции.

Допустимый диапазон радиусов инструментов начинается с радиуса выбранного инструмента и заканчивается радиусом выбранного инструмента с прибавкой заданного допуска.

Сделать острые углы

Данный параметр указывает, что острые углы должны быть созданы принудительно.

Осторожно: При задании данного элемента использование инструмента меньшего диаметра на станке может привести к появлению углубления.

Отклонение сглаживания чистовой

Максимальная степень сглаживания, примененная к проходам чистовой обработки. Используйте этот параметр, чтобы избежать острых углов на траектории перемещения инструмента. При задании этого параметра в углах контура остается больше материала, чем требуется.

Множество чистовых проходов

Выполнение нескольких чистовых проходов.

Кол-во чистовых проходов

Указание количества чистовых проходов.

С тремя чистовыми проходами

Шаг

Максимальное расстояние между проходами чистовой обработки.

Подводы на всех чистовых проходах

Обеспечение полного подвода и отвода на каждом чистовом проходе.

Включено

Отключено

Прим.: Параметры подвода задаются на вкладке Связки.

Чистовая подача

Скорость подачи для финального прохода чистовой обработки.

Повторить чистовой проход

Если этот параметр включен, дважды выполняется окончательный финишный проход для удаления материала заготовки, оставшегося из-за деформации инструмента.

Чистовое перекрытие

Чистовое перекрытие представляет собой расстояние, которое проходит инструмент за пределами точки входа перед выводом. При задании чистового перекрытия обеспечивается гарантия того, что материал в точке входа полностью удаляется.

Без чистового перекрытия

Чистовое перекрытие 0,25 дюйма

Прим.: Чистовое перекрытие выполняется по выбранному контуру, поэтому можно смело указать большое перекрытие.

Расстояние конца подвода

Указание расстояния, на котором запускается скорость подачи отвода до конца выбранной геометрии.

0 дюймов

0,5 дюйма

Прим.: Этот параметр используется, если требуется изменить скорость подачи перед выходом в конце выреза.

Режим внешнего угла

При обработке внешних углов для сохранения их максимальной остроты может потребоваться уклонение от обкатки вокруг угла.

Настройка Режим внешнего углапозволяет обрабатывать наружные углы тремя различными способами.

Обкатать вокруг угла — сохранение контакта с углом в процессе движения.

Сохранить острый угол — продолжение траектории перемещения инструмента до точки угла и временная потеря контакта с материалом.

Сохранить острый угол с петлей — аналогичен параметру Сохранить острый угол, но кроме того в углу выполняется горизонтальный отвод и подвод.

Расстояние тангенциального удлинения фрагмента

Применяется к открытым контурам, чтобы удлинить начало и конец расчетной траектории перемещения инструмента. В результате создается тангенциальное линейное удлинение, зависящее от угла начальной и конечной точек. Это удлинение может использоваться в сочетании с параметром «Геометрия» — «Расстояние тангенциального удлинения».

Без удлинения Удлинение 12 мм Один проход — большое удлинение Для нескольких чистовых проходов задано значение 2 Расстояние удлинения может привести к наложению расчетной траектории перемещения инструмента.

Прим.: С помощью параметра «Контуры заготовки» можно принудительно направить траекторию за пределами заданной заготовки или выбранного контура. Это удобно при работе с нестандартными формами. Если для каждого конца разреза требуется другое расширение, можно использовать параметр «Геометрия» — «Расстояние тангенциального удлинения».

Сохранить порядок

Данный параметр указывает, что элементы будут обрабатываться в том порядке, в котором они были выбраны. Если этот флажок не установлен, Autodesk HSM оптимизирует порядок резания.

В обоих направлениях

Данный параметр указывает, что для обработки разомкнутых профилей в операции используется как попутное, так и встречное фрезерование.

Не выбран

Выбран

Прим.: Данный параметр позволяет управлять способом выполнения нескольких вырезов вглубь в отдельном разомкнутом контуре. С его помощью не выполняется оптимизация направления вырезания для нескольких разомкнутых контуров.

Черновые проходы

Параметр позволяет выполнить черновые проходы.

Макс. шаг

Указание максимального шага фрезеровки.

Мин. радиус обработки

Параметр "Мин. радиус обработки" задан Параметр «Мин. радиус обработки» задан — обход острых углов в траектории перемещения инструмента, что позволяет минимизировать вибрации в готовой детали.

Параметр "Мин. радиус обработки" не задан Параметр «Мин. радиус обработки» не задан — в рамках траектории перемещения инструмента материал удаляется везде, куда достает выбранный инструмент. Это приводит к появлению в траектории перемещения инструмента острых углов, которые в свою очередь являются причиной вибраций в обработанной детали.

Если параметр Minimum cutting radius set не задан, в рамках траектории перемещения инструмента материал удаляется везде, куда достает выбранный инструмент. Это приводит к появлению в траектории перемещения инструмента острых углов, которые в свою очередь являются причиной вибраций в обработанной детали.

Прим.: Настройка этого параметра позволяет оставлять больше материала на внутренних углах для последующей остаточной обработки инструментом меньшего размера.

Отклонение сглаживания

Максимальная степень сглаживания, примененная к проходам черновой обработки. Используйте этот параметр, чтобы избежать острых углов на траектории перемещения инструмента.

Кол-во шагов

Количество шагов черновой обработки.

Множество глубин

Указание необходимости использования нескольких значений глубины.

С несколькими разрезами глубины

Без нескольких разрезов глубины

Прим.: Метод адаптивной обработки позволяет использовать гораздо более активные разрезы глубины, чем предыдущие 2D-карманы.

Макс. черновой шаг по глубине

Указание максимального шага понижения между уровнями Z при черновой обработке.

Максимальный шаг понижения (отображение без шагов понижения чистовой обработки)

Прим.: Последовательные шаги понижения уровней Z получены из значения максимального шага понижения. На финальном шаге понижения при черновой обработке используется оставшийся запас, если его значение меньше максимального шага понижения.

Чистовые шаги по глубине

Число чистовых проходов с помощью нижней части инструмента.

С тремя чистовыми проходами

Чистовой шаг по глубине

Размер каждого шага понижения в проходах чистовой обработки.

Чистовой шаг по глубине

Угол наклона стенки (град.)

Указание угла уклона стенок.

Определение угла наклона можно использовать для обработки элементов с помощью 2D-методов, для которых в противном случае потребовались бы 3D-методы.

Прим.: Угол наклона НЕ обусловлен геометрией модели. Поэтому, ошибка при вводе угла наклона может повлиять на деталь, подвергнувшуюся чистовой обработке.

Угол уклона 0 градусов

Угол уклона 45 градусов

Выбор геометрии

Снизу

Сверху

Прим.: При использовании угла уклона в методе адаптивной обработки следует выбрать геометрию в верхней части кармана.

Чистовая только на конечной глубине

Во избежание следов на стенках чистовые проходы выполняются только на конечной глубине.

Отключено

Включено

Черновая финальная

Данный параметр позволяет применить чистовой шаг понижения для каждого чернового/чистового прохода при обработке нескольких значений глубины с одним или несколькими чистовыми шагами понижения.

Исп. четные шаги по глубине

Данный параметр позволяет создать равные расстояния между проходами обработки.

Пример. Предположим, выполняется обработка профиля с глубиной 23 мм и максимальным шагом понижения 10 мм.

• Если параметр "Исп. четные шаги по глубине" включен, мы получим три прохода со значением первого -7,666 мм, второго — -15,3333 мм и третьего — -23 мм.
• Если параметр "Исп. четные шаги по глубине" отключен, мы опять же получим три прохода со значением первого -10 мм, второго — -20 мм и третьего — -23 мм.

Порядок по глубине

Упорядочение проходов сверху вниз.

Отключено

Включено

Порядок по островкам

Указание порядка, в котором выполняется вырезание вглубь при наличии нескольких профилей.

Отключено Disabled: вырезы вглубь упорядочиваются по скрытию.

Включено Включено: вырезы вглубь упорядочиваются по профилю.

Включено: вырезы вглубь упорядочиваются по профилю.

Прим.: Упорядочение вырезания по глубинам сводит к минимуму количество быстрых перемещений.

Порядок по шагу

Если данный параметр включен, каждый шаг черновой и чистовой обработки выполняется на полную глубину до перехода к следующему шагу.

Отключено

Включено

Исп. тонкую стену

При фрезеровании конструктивных элементов детали с толщиной стенок, сравнимой с толщиной стенок заготовки из листового металла или тоньше, заготовка находится под воздействием сил, возникающих из-за удаления материала. Это может привести к тому, что нежесткая структура тонких стенок будет смещаться относительно инструмента, что затруднит сохранение точности размеров и обеспечение заданного качества чистовой обработки поверхности.

Этот параметр позволяет уменьшить вибрацию и деформацию путем обеспечения одновременной обработки обеих сторон тонкой стенки.

Ширина тонкой стенки

Ширина стенок, которые считаются тонкими.

Все стенки с данной шириной (или тоньше) обрабатываются одновременно с обеих сторон для уменьшения вибрации и шума.

Фаска

Параметр доступен, только если выбран инструмент «Фаска». Позволяет задавать дополнительные параметры для создания фасок на острых ребрах или создания смоделированной фаски на детали.

Советы по выбору геометрии:

Острые углы Острые углы: выберите острые углы и определите размер фаски с помощью настройки "Ширина фаски".

Ребра с фасками Ребра с фасками: выберите нижнее ребро смоделированной фаски. Ширина фаски рассчитывается автоматически.

Прим.: Все выбранные ребра должны быть одного типа. Выберите либо острое ребро без фаски, либо нижнее ребро грани с фаской. Если выбраны оба типа ребер, то у ребер, у которых уже имелись фаски, итоговый размер фасок получается в два раза больше необходимого.

Ширина фаски

Величина корректировки размера фаски.

Ширина фаски, добавленная к острому ребру.

Если выбраны острые ребра, то ширина фаски будет окончательной. Если выбраны ребра с фаской, то в смоделированную фаску может быть добавлена дополнительная ширина смещения. Аналогично использованию припуска.

Смещение кромки фаски

Величина удлинения кромки инструмента за пределами ребра фаски.

Припуск

Положительное значение Положительный припуск: материал заготовки, остающийся после операции и удаляемый при последующих операциях черновой и чистовой обработки. Для черновой обработки по умолчанию оставляется небольшой объем материала.

Нет Без припуска: удаление всего лишнего материала до выбранной геометрии.

Отрицательное значение Отрицательный припуск: удаление материала за пределами поверхности или контура детали. Этот способ часто используется при электродной обработке для обеспечения искрового зазора или требуемого допуска для детали.

Радиальный припуск (по стенке)

Параметр Радиальный припуск позволяет определить объем материала, который необходимо оставить в радиальном направлении (перпендикулярно оси инструмента), т. е. поперек инструмента.

Радиальный припуск

Радиальный и осевой припуск

При положительном значении радиального припуска материал остается на вертикальных стенках и областях детали с большим углом.

Для нестрого вертикальных поверхностей Autodesk HSM выполняет интерполяцию между значениями осевого (по опоре) и радиального припуска. Таким образом, остаток заготовки в радиальном направлении на этих поверхностях может отличаться от заданного значения, в зависимости от наклона поверхности и значения осевого припуска.

При изменении значения радиального припуска для осевого припуска автоматически задается аналогичное значение. Задать осевой припуск можно и вручную.

Значение по умолчанию для чистовой обработки — 0 мм или 0 дюймов, т. е. материала не остается.

При черновой обработке по умолчанию остается небольшой объем материала, который можно удалить позднее с помощью одной или нескольких операций чистовой обработки.

Отрицательный припуск

При отрицательном значении припуска операция обработки предусматривает удаление большего количества материала, чем предусмотрено формой модели. Этот параметр может использоваться для электродной обработки с искровым зазором, где размер искрового зазора равен отрицательному значению припуска.

Радиальный и осевой припуски могут быть отрицательным числом. Однако отрицательное значение остатка по радиусу должно быть меньше радиуса инструмента.

При использовании сферической или радиусной фрезы с отрицательным значением радиального припуска, превосходящим угловой радиус, отрицательное значение осевого припуска должно быть меньше или равно угловому радиусу.

Осевой припуск (по опоре)

Параметр Осевой припуск позволяет определить объем материала, который необходимо оставить в осевом направлении (по оси Z), т. е. на конце инструмента.

Осевой припуск

Радиальный и осевой припуски

При положительном значении осевого припуска материал остается на пологих областях детали.

Для нестрого горизонтальных поверхностей Autodesk HSM выполняет интерполяцию между значениями осевого и радиального припуска (по стенке). Таким образом остаток заготовки в осевом направлении на этих поверхностях может отличаться от заданного значения, в зависимости от наклона поверхности и значения радиального припуска.

При изменении значения радиального припуска для осевого припуска автоматически задается аналогичное значение. Задать осевой припуск можно и вручную.

Значение по умолчанию для чистовой обработки — 0 мм или 0 дюймов, т. е. материала не остается.

При черновой обработке по умолчанию остается небольшой объем материала, который можно удалить позднее с помощью одной или нескольких операций чистовой обработки.

Отрицательный припуск

При отрицательном значении припуска операция обработки позволяет удалить больше материала, чем предусмотрено формой модели. Этот параметр может использоваться для электродной обработки с искровым зазором, где размер искрового зазора равен отрицательному значению припуска.

Радиальный и осевой припуски могут быть отрицательным числом. Тем не менее, при использовании сферической или радиусной фрезы с отрицательным значением радиального припуска, превосходящим угловой радиус, отрицательное значение осевого припуска должно быть меньше или равно угловому радиусу.

Сглаживание

Сглаживание траектории перемещения инструмента посредством удаления чрезмерного количества точек и монтажных дуг в тех местах, где это возможно, в пределах заданного допуска фильтрации.

Сглаживание отключено

Сглаживание включено

Сглаживание используется для сокращения объема кода без потери точности. Сглаживание выполняется путем замены коллинеарных отрезков одним отрезком и касательными дугами, заменяющими несколько отрезков в областях искривлений.

Преимущества сглаживания могут быть огромными. Размер файла G-кода может быть уменьшен на 50 % и более. Обработка будет выполняться быстрее и более плавно. Кроме того, будет улучшена финишная обработка поверхности. Величина сокращения кода зависит от того, насколько траектория перемещения инструмента подходит для сглаживания. Траектории перемещения инструментов, расположенные изначально в основной плоскости (XY, YZ, XZ), например параллельные траектории, подходят для фильтрования. Другие объекты, например 3D-фестон, подходят для сокращения меньше.

Допуск сглаживания

Указание допуска фильтра сглаживания.

Сглаживание выполняется лучше всего, когда допуск (точность, с которой создается исходная линеаризованная траектория) равен допуску сглаживания (замена отрезков монтажными дугами) или превышает его.

Прим.: Общий допуск (или расстояние, на которое траектория перемещения инструмента может отклоняться от идеального сплайна или формы поверхности) является суммой допуска вырезания и допуска сглаживания. Например, настройка допуска вырезания в 0,0004 дюйма и допуска сглаживания в 0,0004 дюйма означает, что траектория перемещения инструмента может отклоняться от исходного сплайна или поверхности на целых 0,0008 дюйма от идеальной траектории.

Оптимизация подачи

Указание необходимости снижения подачи на углах.

Макс. изменение направления

Указание максимального углового изменения, разрешенного до снижения скорости подачи.

Радиус уменьшения подачи

Указание минимального радиуса, разрешенного до уменьшения подачи.

Расстояние уменьшения подачи

Указание расстояния до угла, на котором уменьшается подача.

Уменьшенная подача

Указание пониженной скорости подачи для использования на углах.

Только внутренние углы

Используется для снижения скорости подачи только на внутренних углах.

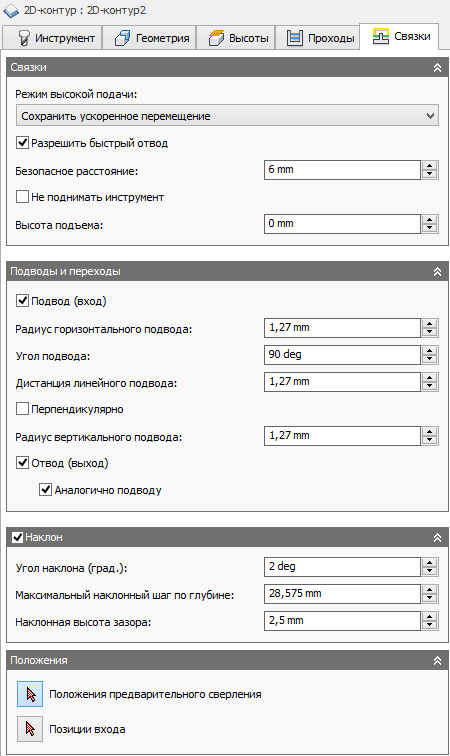

Настройки на вкладке "Связки"

Режим высокой подачи

Указание случаев, когда быстрые перемещения должны выводиться как реальные перемещения на быстром ходу (G0), а когда — как перемещения с высокоскоростной подачей (G1).

• Сохранить ускоренное перемещение: все быстрые перемещения сохраняются.
• Сохранить осевое и радиальное ускор. перемещения: быстрые перемещения только по горизонтали (радиальные) или по вертикали (осевые) выводятся как реальные перемещения на быстром ходу.
• Сохранить осевое ускор. перемещение: только быстрые перемещения по вертикали.
• Сохранить радиальное ускор. перемещение: только быстрые перемещения по горизонтали.
• Сохранить ускор. перемещение одной оси: только быстрые перемещения по одной оси (X, Y или Z).
• Всегда исп. высокую подачу: вывод быстрых перемещений в формате G01 (перемещение с высокой скоростью подачи), а не G0 (быстрые перемещения).

Данный параметр обычно устанавливается во избежание пересечений при быстрых перемещениях на станках, где используется перемещение по ломаным линиям при быстром движении.

Высокая подача

Скорость подачи для вывода быстрых перемещений в формате G1, а не G0.

Разрешить быстрый отвод

Если этот параметр включен, отвод выполняется в формате быстрых перемещений (G0). Чтобы обеспечить отвод на подаче, параметр следует отключить.

Безопасное расстояние

Минимальное расстояние между инструментом и поверхностями детали во время перемещений при отводе. Расстояние измеряется после применения припуска, поэтому при отрицательном значении припуска следует соблюдать осторожность, чтобы убедиться, что безопасное расстояние достаточно велико для предотвращения возможных пересечений.

Не поднимать инструмент

Если этот параметр включен, метод позволяет избежать отвода, если расстояние до следующей области ниже заданного расстояния в нижнем положении.

Макс. расстояние внизу

Указание максимального расстояния для перемещения в нижнем положении.

Максимальное расстояние внизу в 1 дюйм

Максимальное расстояние внизу в 2 дюйма

Высота подъема

Указание высоты подъема во время изменения расположения.

Параметр "Высота подъема" равен 0

Параметр "Высота подъема" равен 0,1 дюйма

Подвод (вход)

Этот параметр позволяет создать подвод.

Подвод

Радиус горизонт. подвода

Указание радиуса для горизонтального подвода.

Радиус горизонтального подвода

Lead-in sweep angle

Указание сдвига дуги подвода.

Угол сдвига на 90 градусов

Угол сдвига на 45 градусов

Расстояние линейного подвода

Указание длины прямолинейного подвода, для которого требуется активация компенсации радиуса в контроллере.

Расстояние линейного подвода

Перпендикулярно

Данный параметр заменяет тангенциальное удлинение дуг подвода/отвода на перемещение, перпендикулярное дуге.

Показан с перпендикулярным элементом входа/выхода

Пример. Высверленное отверстие с максимально большими ведущими дугами (чем больше дуга, тем меньше вероятность появления следа при прерывании обработки), где линейный подвод по касательной невозможен, так как он удлиняется прямо в боковую сторону отверстия.

Радиус вертик. подвода

Радиус вертикальной дуги, сглаживающей движение на входе. Замеряется от начального перемещения до самой траектории перемещения инструмента.

Радиус вертикального подвода

Отвод (выход)

Данный параметр позволяет создать отвод.

Отвод

Аналогично подводу

Указание того, что определение отвода должно совпадать с определением подвода.

Расстояние линейного отвода

Указание длины прямолинейного отвода, для которого требуется отключение компенсации радиуса в контроллере.

Расстояние линейного отвода

Радиус горизонт. отвода

Указание радиуса для движений горизонтального отвода.

Радиус горизонтального отвода

Радиус вертик. отвода

Указание радиуса для движений вертикального отвода.

Радиус вертикального отвода

Угол отвода

Указание сдвига дуги отвода.

Перпендикулярно

Данный параметр заменяет тангенциальное удлинение дуг подвода/отвода на перемещение, перпендикулярное дуге.

Показан перпендикулярный элемент ввода/вывода

Пример. Высверленное отверстие с максимально большими ведущими дугами (чем больше дуга, тем меньше вероятность появления следа при прерывании обработки), где линейный подвод по касательной невозможен, так как он удлиняется прямо в боковую сторону отверстия.

Наклон

Включение наклонов.

Показан угол уклона 15 градусов

Угол наклона (град.)

Указание максимального угла наклона витка при резании.

Макс. наклонный шаг

Указание максимального шага понижения на оборот профиля уклона. Этот параметр позволяет ограничить нагрузку на инструмент при выполнении вырезов в полную ширину в процессе создания уклона.

Наклонная высота зазора

Высота над заготовкой, где виток начинает свое наклонное движение.

Позиции предв. сверления

Выберите точки, в которых будут просверлены отверстия, чтобы обеспечить необходимый зазор при врезании режущего инструмента в материал.

Позиции входа

Выберите геометрию рядом с желаемым расположением точки вхождения инструмента.
