Работа с наборами параметров

Узнайте, как определять и использовать наборы параметров.

Новые возможности 2019.2

Наборы параметров

Набор параметров представляет собой коллекцию предварительно определенных свойств элемента, включая допуски. Значения выбранного набора параметров заполняются на панели свойств. Это упрощает повторное применение часто используемых наборов свойств.

Используйте набор параметров для заполнения панели свойств значениями, которые необходимо использовать, а затем измените их в соответствии с потребностями. Можно создать новый набор параметров на основе этих значений или перезаписать текущий.

Если для создания элемента используется набор параметров, при создании следующего элемента такого типа на панель «Свойства» будут добавлены данные последнего использованного набора параметров. При редактировании устаревшего элемента значения, используемые для создания элемента, загружаются на панель свойств, а в качестве имени набора параметров указывается Нет наборов параметров.

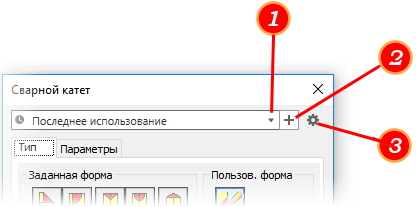

Интерфейс набора параметров

1. Раскрывающийся список с набором параметров.
2. Создание нового набора параметров на основе текущих параметров. Изначально указывается имя по умолчанию, однако его можно изменить.
3. Настройки набора параметров, включая следующие:
   1. Сохранить текущий — сохранение текущих настроек для набора параметров с пользовательским именем или именем по умолчанию.
   2. Переименовать текущий — указание другого имени для текущего набора параметров. При переименовании набора параметров можно использовать клавишу ESC для завершения процесса и восстановления предыдущего имени.
   3. Удалить текущий — выберите набор параметров для удаления, а затем нажмите «Удалить текущий».
   4. Порядок сортировки
      1. Недавно использованные — упорядочение по последнему использованному набору.
      2. Дата создания — упорядочение по дате создания (от самых старых наборов параметров к самым новым).
      3. Буквенно-числовой — упорядочение сначала по числовым, а затем по буквенным значениям.
      4. Дата последнего изменения — упорядочение по времени последнего изменения.

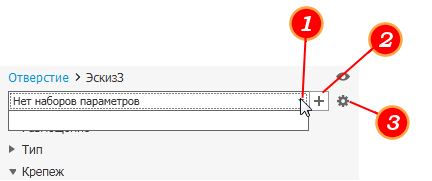

Нет наборов параметров

Если в наборе параметров отображается Нет набора параметров, это означает, что элемент либо является устаревшим, либо создан с использованием значений «Последний использованный». Если это устаревший элемент, то при изменении значения (когда значение отличается от значений «Последний использованный») набору параметров присваивается имя Пользовательский.

Что обозначает символ звездочки (*)?

Звездочка (*) в имени набора параметров, например *Набор параметров 1, указывает на то, что значение определения элемента изменено и отличается от сохраненной версии. Измененный набор параметров можно сохранить с помощью раскрывающегося меню настроек , заменив тем самым предыдущий набор параметров, или использовать , чтобы сохранить его как новый набор параметров.

Наборы параметров и стили

Поскольку наборы параметров и стили определяются по отдельности, иногда они могут быть несовместимыми. В таком случае набор параметров становится недоступен. Он отключен и отображается в списке серым цветом. Чтобы использовать такой набор параметров с применяемым стилем, измените несовместимое свойство или значение.

Значения допусков

Для параметров можно задавать допуски. Они сохраняются в наборе параметров. Нажмите всплывающую стрелку и выберите «Допуск...». Затем задайте тип и диапазон допуска. Сохраните набор параметров, присвоив ему удобное для себя имя.

Чтобы отключить допуски, задайте для типа допуска значение «По умолчанию» и сохраните настройку. Значения с допуском имеют цветовой идентификатор для удобства идентификации.

Работа с наборами параметров

Ниже описывается процесс создания, сохранения и редактирования наборов параметров и соответствующих файлов, а также управления ими.

Создание новых наборов параметров

Когда команда активирована, отображается панель свойств.

1. Если ранее создавался элемент выбранного типа, в поле «Набор параметров» отображается Последний использованный. Панель заполняется последними использованными значениями. Если элемент определенного типа создается впервые, в поле отображается Нет наборов параметров.
2. Измените параметры элемента на панели «Свойства».

3. Щелкните Создать набор параметров, задайте имя или нажмите ENTER, чтобы принять имя по умолчанию.

Сохранение наборов параметров

Набор параметров Последний использованный включает в себя параметры, которые использовались для последнего добавленного элемента соответствующего типа. Последний использованный набор отображается, если набор параметров для вновь созданных элементов не сохранялся. Набор параметров Последний использованный можно использовать без изменений или при необходимости изменить соответствующие значения. В любой момент для нового набора параметров можно сохранить измененный набор, если щелкнуть Создать набор параметров и ввести имя набора или принять имя по умолчанию. Настройка «Последний использованный» сохраняется от сеанса к сеансу.

При редактировании элемента набор параметров, который используется для создания элемента, загружается в диалоговое окно. Если в наборе параметров отображается Нет наборов параметров, это означает, что элемент либо является устаревшим и не имеет набора параметров, либо создан с использованием значений «Последний использованный». Если это устаревший элемент, то при изменении значения (когда значение отличается от значений «Последний использованный») набору параметров присваивается имя Пользовательский.

Символ звездочки (*) в имени набора параметров (например, *Preset 1) указывает, что значение определения элемента было изменено по сравнению с сохраненной версией. Измененный набор параметров можно сохранить с помощью раскрывающегося меню настроек , заменив тем самым предыдущий набор параметров, или использовать , чтобы сохранить его как новый набор параметров.

Редактирование наборов параметров

При редактировании элемента в поле «Набор параметров» указывается:

• Именованный набор параметров, используемый для создания элемента и его значений.

• Нет наборов параметров, если элемент является устаревшим или был создан с использованием значений «Последний использованный». Если это устаревший элемент, то при изменении значения на отличное от значений «Последний использованный» набору параметров присваивается имя Пользовательский.

• Используйте набор параметров как есть или измените параметры в соответствии с потребностями. Можно создать набор параметров для сохранения измененных значений.

Управление файлами наборов параметров

Для каждого пользователя в папке %USERPROFILE%\AppData\Roaming\Autodesk\Inventor xxxx\Presets создается файл набора параметров. Файл содержит все наборы параметров элементов, созданные в процессе работы под учетной записью %USERPROFILE%.

Последний использованный набор параметров хранится в родительской папке %USERPROFILE%\AppData\Roaming\Autodesk\Inventor xxxx, в файле с именем PresetSettings.xml.2019bak.

Если следует использовать один файл наборов параметров для всех пользователей, можно изменить его расположение. Путь файла хранится в разделе параметров приложения. Его можно изменить, перейдя в раздел Параметры приложения вкладка «Файл» и далее, в новое расположение. Этот путь также отображается в нижней части диалогового окна «Проекты», в разделе «Параметры папки».

Наборы параметров для устаревших команд

Следующие устаревшие команды для работы с чертежами поддерживают наборы параметров:

• Сварной катет
• Обозначения сварки
• Обозначения шероховатости
