Выберите на ленте вкладку "Пояснение" панель "Обозначения" Линия-биссектриса.

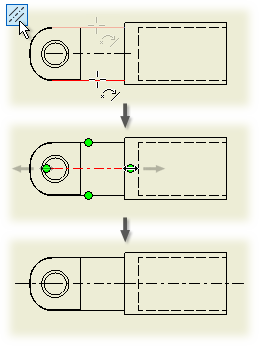

В графическом окне выбрать два отрезка, между которыми должна проходить линия-биссектриса.
Прим.: Выбранные линии для создания осевой линии-биссектрисы, должны быть идеально выровнены. При необходимости добавьте или измените зависимости в модели, чтобы выровнять соответствующие компоненты, а затем обновите вид чертежа.
Операция останется активной и можно продолжить нанесение осевых линий. Нажмите кнопку Esc, чтобы закончить операцию.
Демонстрационный ролик о построении осевых линий-биссектрис
Демонстрационный ролик о построении осевых линий-биссектрис
