Размер для средней точки и пересечения

На вкладке "Пояснение" панели "Размеры" выберите команду "Размеры".
В графическом окне щелкните среднюю точку или пересечение и нужную линию, ребро или точку.
Переместите размер в требуемое положение и щелкните для его размещения.
После создания и размещения необходимых размеров щелкните правой кнопкой мыши и выберите "Завершить".

Примечания:

Средняя точка отображается для незамкнутого объекта.
Пересечение — только для ребер модели на различных объектах.

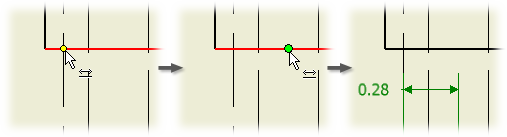

Середина отмечается зеленой точкой, а пересечение - желтой точкой.
Созданные размеры можно назначить для физического пересечения спроецированных ребер, но не для пересечения их выносных элементов.
Середины и пересечения должны быть на одном и том же виде.

Добавление размеров для пересечений выносных линий

Выберите на ленте вкладку "Пояснение" панель "Размер" Размер.

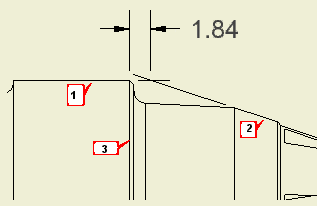

Выберите первую линию (1) для определения пересечения.
Щелкните правой кнопкой мыши и выберите пункт меню "Пересечение".
Выберите вторую линию (2) для определения пересечения. Эти линии продолжаются насколько необходимо, и точка их пересечения становится первой точкой нанесения размера.
Выберите ребро модели (3) для определения размера. Кроме того, можно выполнить шаги 2-4 для определения другого пересечения, или выбрать точку на виде чертежа.
Перетащите размер в требуемое положение.
Щелкните, чтобы поместить размер на чертеж.

Прим.: Все определяющие размер геометрические объекты должны относиться к одному и тому же виду чертежа.
