Описание элементов и работы окон, которые содержат файлы Inventor.
При открытии файла он отображается в графическом окне по умолчанию. При открытии более чем одного файла, для каждого из них будет открыто содержащее графическую область дочернее окно. Один документ можно открыть в разных окнах.
Текущее окно
Окно, в котором выполняется работа, является текущим окном. Щелкните в области отображаемого графического окна, чтобы сделать его активным.
Или для активации окна и работы в нем на ленте на вкладке "Вид" на панели "Окна" в раскрывающемся списке "Переключатель" выберите файл. Если открыто более девяти файлов, в нижней части раскрывающегося списка "Окна" отображается команда "Дополнительные окна". Нажмите кнопку "Дополнительные окна", чтобы открыть диалоговое окно "Выбрать окно", в котором можно активировать еще один файл.
Отображение/скрытие обозревателя модели
Существует два способа отображения и закрытия обозревателя модели.
Независимо от типа документа, если обозреватель модели закрыт, в левом верхнем углу графического окна отображается значок
. Щелкните его, чтобы отобразить доступные панели обозревателя для активного документа. Щелкните «Обозреватель модели». Альтернативный способ:
- На ленте выберите панель «Вид»
панель «Окна» «Пользовательский интерфейс».
- Установите или снимите флажок «Обозреватель модели», чтобы отобразить либо скрыть обозреватель.
Отображение вкладок для открытых документов
Можно управлять видимостью вкладок, расположенных в нижней части окна и имеющих имена открытых документов. Выберите на ленте вкладку "Вид" панель "Окна" и в раскрывающемся списке "Пользовательский интерфейс" установите или снимите флажок "Вкладки документа".
Виды поведений в графических окнах
- Если для команды это необходимо, в левой нижней части экрана отображается сообщение с информацией о следующем шаге. При отсутствии активных команд сообщение "Нажмите F1 для получения дополнительной справки" отображается в левой нижней части экрана.
- Измеритель емкости не доступен для 64-разрядных операционных систем.

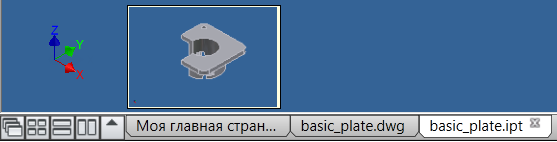

- Если открыто более одного документа, то команды "Каскадом", "Упорядочить" и "Открытые документы" отображаются в нижней части графического окна.
- Подсказки отображаются при наведении указателя на имя файла в нижней части графического окна Inventor, как показано на рисунке по Inventor:
Строка состояния
Строка состояния отображается в нижней части активного окна. Она указывает следующую операцию, которая требуется активной команде. Она содержит измеритель емкости, который предоставляет информацию об используемой памяти. При отсутствии активных команд сообщение "Нажмите F1 для получения дополнительной справки" отображается в левой нижней части экрана.
Можно включать и отключать видимость строки состояния. На ленте выберите вкладку "Вид", панель "Окна", раскрывающийся список "Пользовательский интерфейс" и установите или снимите флажок "Строка состояния".
Когда активен 2D- или 3D-эскиз, в строке состояния эскиза отображаются специальные команды для среды эскиза.
Измеритель емкости
Измеритель емкости отображается у правого края. При наведении курсора на измеритель емкости в всплывающей подсказке отображается:
- общее количество элементов в активном документе;
- общее количество файлов, открытых в текущем сеансе;
- Объем памяти, необходимый для данного сеанса.
Для повышения производительности при работе с крупной сборкой используйте измеритель емкости, чтобы определить текущее состояние используемой памяти. Чтобы сократить потребление памяти, подавите некоторые компоненты и создайте представление уровня детализации. Для дальнейшего уменьшения объема памяти используйте подстановочный уровень детализации.
Измеритель можно использовать только в Inventor: его применение ограничено отображением процессов только Autodesk Inventor. Цвет меняется от зеленого до желтого, когда используется более 60 % выделенной памяти, и становится красным, когда используется более 80 %.
