Создание ссылок на последующие (новые) версии файлов деталей Inventor в более ранней версии Inventor.
Необходимо иметь доступ к последним обновлениям для данной версии Inventor для поддержки файлов Inventor. Обновления можно загрузить через приложение Autodesk для ПК или на сайте https://manage.autodesk.com. Для более ранних версий Inventor, которые более не поддерживаются, загрузка обновлений невозможна.
Размещение файла детали последующей версии
В этом рабочем процессе в файле сборки создается ссылка на файл детали будущей версии.
- Размещение файла детали последующей версии в файле сборки: в файле сборки выберите на ленте вкладку «Сборка»
панель «Компонент»
«Разместить».

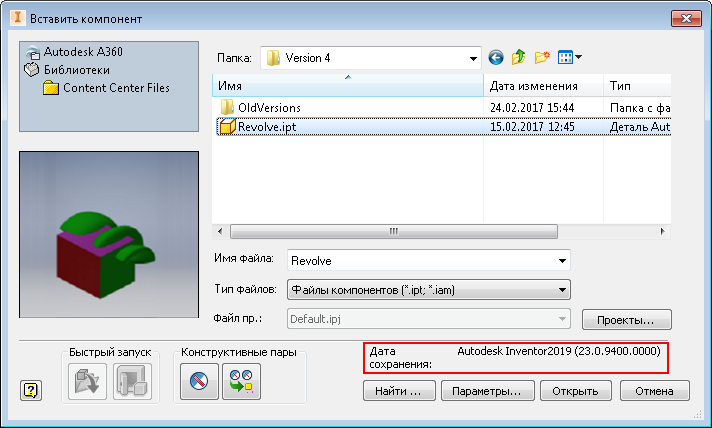

- Найдите и выберите файл детали последующей версии (IPT) для размещения. Отображается версия файла Inventor, в которой он был сохранен в последний раз.
- При необходимости нажмите «Параметры», чтобы открыть диалоговое окно «Параметры файла» и указать видовое представление. Нажмите кнопку "OK".
- В диалоговом окне «Вставить компонент» щелкните «Открыть». Создаются твердые и поверхностные тела.
При необходимости можно разместить несколько экземпляров.
Итоговый файл
- В обозревателе отображается файл последующей версии, ссылка на который была создана.
- Можно изменить представление размещенного файла последующей версии в узле обозревателя. Для этого щелкните правой кнопкой мыши пункт меню «Редактировать представление».
- Можно заменить размещенный файл последующей версии на другой компонент в узле обозревателя с помощью параметра контекстного меню «Компонент» «Заменить все». Замена компонентов на файл последующей версии не поддерживается
- Доступны свойства Inventor деталей, созданных в будущих версиях.
- Файл сборки можно сохранить и повторно открыть в любой установленной программе Inventor одной и той же версии.
Открытие или заимствование файла детали последующей версии
В этом рабочем процессе в файле детали создается ссылка на последующую версию файла детали Inventor.
- Выполните одно из следующих действий:
- «Файл»
«Открыть».
- В файле детали: выберите на ленте вкладку «Управление»
панель «Вставка»
«Заимствовать»
.
- «Файл»

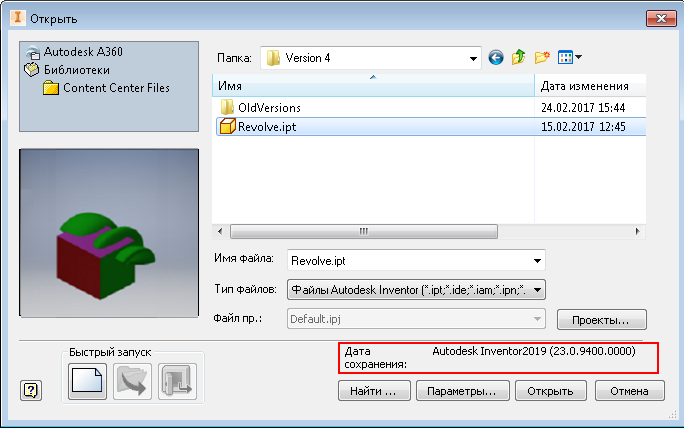

- Найдите и выберите файл детали последующей версии (IPT), который требуется открыть.
- При необходимости нажмите «Параметры», чтобы открыть диалоговое окно «Параметры файла» и указать видовое представление. Нажмите «ОК».
- В диалоговом окне «Открытие файла» нажмите «Открыть». Создаются твердые и поверхностные тела.
- В диалоговом окне «Производная деталь последующей версии» можно включить или исключить твердые и поверхностные тела.
- Нажмите кнопку "Применить" для сохранения изменений.
Итоговый файл
- В обозревателе отображается файл последующей версии, ссылка на который была создана.
- Производный элемент детали доступен для редактирования.
- Файл детали можно сохранить и повторно открыть в любой установленной программе Inventor одной и той же версии.
