Увеличение толщины грани или поверхностей смещения

С помощью команды "Толщина/смещение" можно увеличить или уменьшить толщину граней детали или сшивки, создать поверхность смещения на основе грани или поверхности детали, либо создать тело.

Увеличение толщины грани или смещение поверхности

1. Выберите вкладку "3D-модель" панель "Редактирование" Толщина/смещение .
2. Задайте режим выбора:
   • "Грань". (По умолчанию) Позволяет выбирать только отдельные грани щелчком мыши.
   • "Сшивка". Позволяет щелчком мыши выбрать несколько смежных граней.
3. Выберите тип вывода: "Тело" (для увеличения толщины) или "Поверхность" (для смещения).
   Прим.: Подобные поверхности не изменяют массовых свойств.
4. Если в файле доступно несколько тел, щелкните "Тела" и выберите задействованное тело.
5. С помощью инструмента выбора щелкните в графическом окне, чтобы выбрать задействованные грани или поверхности.
   Совет: Чтобы выбрать несколько поверхностей с сохранением тангенциальности, выберите "Автоматическое формирование цепочки граней" на вкладке "Дополнительно" диалогового окна. Всем этим граням присваивается установленное значение толщины. Все остальные параметры также одинаковы для всех выбранных граней.
6. В разделе "Расстояние" задайте толщину или расстояние смещения.

   При указании значения щелкните стрелку, чтобы использовать команды "Измерить", "Показать размеры" или выбрать значение из списка.

   Прим.: Можно создать копии поверхностей с нулевым смещением, не являющихся поверхностями с вертикальными сторонами. Это может быть очень полезно при создании копии всей поверхности тела или набора отдельных граней твердотельной модели или поверхности.
7. При выводе тела следует указать, каким образом элемент-утолщение пересекает деталь тела:
   • "Соединить" . Добавление объема, созданного элементом-утолщением, к твердотельной детали.
   • "Вырезать" . Удаление объема, созданного элементом-утолщением, из твердотельной детали.
   • "Пересечение" . Создание элемента из общего объема элемента-утолщения и твердотельной детали. Весь остальной материал удаляется.
   • "Создать твердое тело" . Создание нового твердого тела. Данная команда выбирается по умолчанию, если операция является первым твердотельным элементом в файле детали. Используйте эту команду, чтобы создать новое тело в файле детали, в котором уже имеются другие твердые тела. Каждое тело представляет собой набор независимых элементов, не связанных с другими телами. Тело может иметь общие элементы с другими телами.
8. Задайте направление для толщины.
9. На вкладке "Дополнительно" диалогового окна "Толщина/смещение" укажите, следует ли вычислять погрешность, и задайте способ такого вычисления.
   • "Разрешить аппроксимацию". Если невозможно построить точное подобие, допускается отклонение от заданной толщины при расчете элемента подобия. При использовании точных размеров создается подобная поверхность, каждой точке которой соответствует точка исходной поверхности. Расстояние между двумя точками является заданным значением.
   • "Средняя". Если аппроксимация разрешена, отклонение будет разделено таким образом, чтобы его значение превышало и не достигало заданного значения расстояния.
   • "Всегда не слишком тонкая". Если аппроксимация разрешена, сохраняется минимальное значение расстояния. Отклонение должно быть выше заданного значения.
   • "Всегда не слишком толстая". Если аппроксимация разрешена, сохраняется максимальное значение расстояния. Отклонение должно быть ниже заданного значения.
   • "Оптимизация". Вычисление аппроксимации, обеспечивающей обоснованный допуск и минимальное время расчета.
   • "Указать допуск". Вычисление аппроксимации с использованием заданного значения допуска. Для вычисления может потребоваться значительное время.
10. На вкладке "Дополнительно" при необходимости выберите "Создавать вертикальные поверхности".

    Команда "Создавать вертикальные поверхности" используется для создания вертикальных или "боковых" граней, которые соединяют грани смещения с исходной сшивкой. При установке флажка наружные (ограничивающие) ребра поверхностей не соединяются. Новые "грани" соединяют только внутренние ребра.

    Прим.: Невозможно создать вертикальные поверхности для объединения подобной поверхности с твердотельной деталью.
11. Нажмите кнопку "OK".

Совет: Чтобы отобразить данные о глубине и методе в обозревателе, активируйте параметр в разделе «Параметры приложения» на вкладке «Детали» Отобразить подробную информацию после имени узла элемента в обозревателе.

Применение автоматического сопряжения к утолщенным граням

Автоматическое сопряжение - это технология повторного сопряжения, которая автоматически смещает соседние тангенциальные грани и при необходимости создает новое сопряжение. Эта функция доступна, если грани тела выбраны для операции "Придать толщину" и если толщина удлиняется в положительном или отрицательном направлении, но не тогда, когда толщина увеличивается в обоих направлениях равномерно.

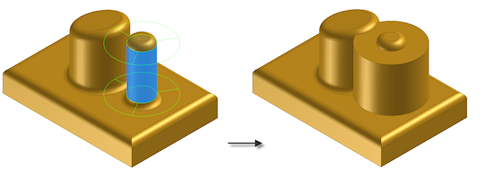

Без автоматического сопряжения:

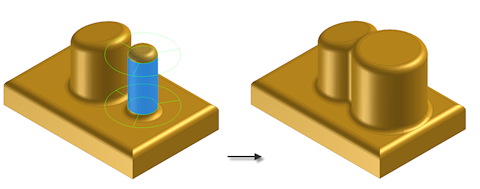

С автоматическим сопряжением:

1. Выберите вкладку "3D-модель" панель "Поверхность" Толщина/смещение
2. На вкладке "Толщина/смещение" в диалоговом окне "Толщина/смещение" выберите "Тело для вывода" и удлините толщину в одном направлении.
3. Выберите "Автоматическое сопряжение".
   Прим.: Если включена функция автоматического сопряжения, то операции "Соединить", "Вырезать", "Пересечение" и "Создать твердое тело" недоступны, а режим "Грань" является единственным доступным режимом выбора.
4. Задайте значение "Расстояние" для толщины, укажите требуемые параметры на вкладке "Дополнительно" и в графическом окне выберите одну или несколько граней для увеличения их толщины.
5. Нажмите "OK".
