Создание ссылок на последующие (новые) версии файлов сборок Inventor в более ранней версии Inventor.
Для поддержки файлов последующих версий Inventor необходимо иметь доступ к последним обновлениям для имеющейся версии Inventor. Обновления можно загрузить через приложение Autodesk для ПК или на сайте https://manage.autodesk.com. Для более ранних версий Inventor, которые более не поддерживаются, загрузка обновлений невозможна.
Размещение или открытие файла сборки последующей версии
В этом рабочем процессе в файле сборки создается ссылка на файл сборки последующей версии.
- Открытие или вставка файла сборки последующей версии
- «Файл»
«Открыть».
- В файле сборки выберите на ленте вкладку «Сборка»
панель «Компонент»
«Вставить».
- «Файл»
- Найдите и выберите файл сборки последующей версии (IAM), который требуется открыть.
- При необходимости нажмите «Параметры», чтобы открыть диалоговое окно «Параметры файла» и указать именованный вид и позиционное представление. Нажмите кнопку "OK".

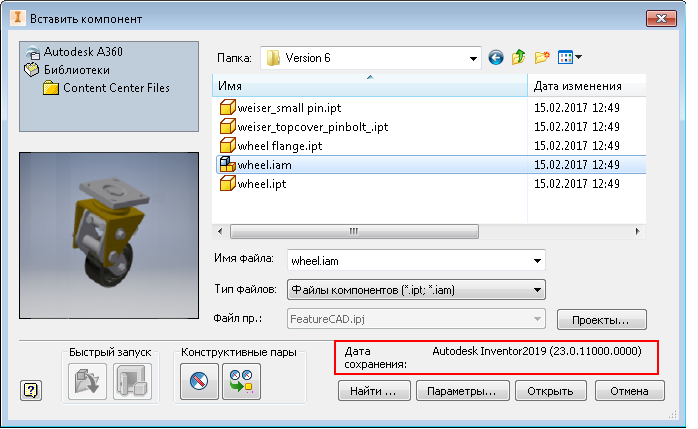

- В диалоговом окне «Вставить компонент» щелкните «Открыть». Создаются твердые и поверхностные тела.
При необходимости можно разместить несколько экземпляров.
Итоговый файл

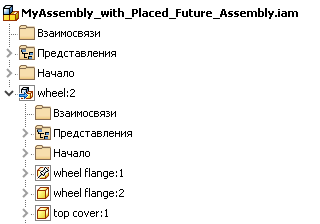

- В обозревателе отображается файл последующей версии, ссылка на который была создана. Узлы компонентов отличаются от исходных компонентов Inventor.
- Можно изменить представление размещенного файла последующей версии в узле обозревателя. Для этого щелкните правой кнопкой мыши пункт меню «Редактировать представление».
- Можно заменить размещенный файл последующей версии на другой компонент в узле обозревателя с помощью параметра контекстного меню «Компонент» «Заменить все». Замена компонентов на файл последующей версии не поддерживается

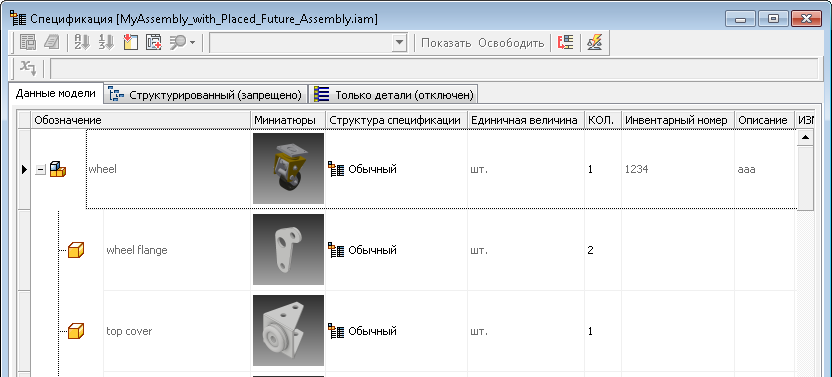

- В спецификации отображаются связанные компоненты сборки.

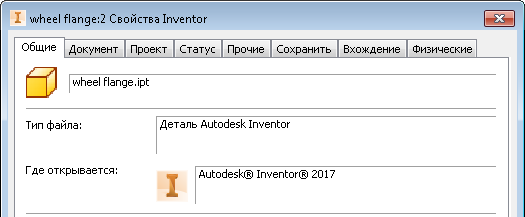

- Доступны свойства Inventor деталей, созданных в последующих версиях.
- Сборку можно сохранить и повторно открыть в любой установленной программе Inventor одной и той же версии.
Заимствование файла сборки последующей версии
В этом рабочем процессе в файле детали создается ссылка на файл сборки последующей версии.
- В файле детали: выберите на ленте вкладку «Управление»
панель «Вставка»
«Заимствовать»
.
- Найдите и выберите файл сборки последующей версии (IAM), который требуется открыть.
- При необходимости нажмите «Параметры», чтобы открыть диалоговое окно «Параметры файла» и указать именованный вид и позиционное представление. Нажмите кнопку "OK".
- В диалоговом окне «Открытие файла» нажмите «Открыть». Создаются твердые и поверхностные тела.
Итоговый файл
- В обозревателе отображается файл последующей версии, ссылка на который была создана.
- Производный элемент сборки доступен для редактирования.
- Файл можно сохранить и повторно открыть в любой установленной программе Inventor одной и той же версии.
