Используйте инструменты упрощения, чтобы снизить сложность модели и ускорить создание ссылок в течение всего процесса проектирования.

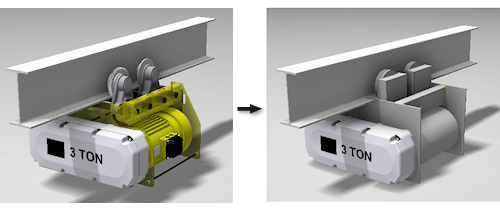

Если нет необходимости отображать все подробности в файле детали (IPT) для сборки, создайте простое представление сборки, содержащее только важную информацию, например описание точек крепления. Используйте инструменты упрощения, чтобы снизить сложность модели и упростить и ускорить создание ссылок в течение всего процесса проектирования.
Например, можно упростить модель, чтобы:
- Удалить объекты интеллектуальной собственности и обеспечить общий доступ к модели для клиентов без возможности обратного проектирования.
- Повысить производительность.
Процедура
- Откройте файл сборки (.iam). На вкладке Сборка выберите панель Упрощение.
- Щелкните Упростить вид и укажите компоненты, включенные в упрощенную версию.
- Используйте команду Определить оболочки для замены сложной геометрии.
- Когда все будет готово, объедините компоненты в одну упрощенную деталь с помощью команды Создать упрощенную деталь.
Щелкните здесь для просмотра рабочего процесса создания исходного файла семейства Revit (RFA).
