Перед выгрузкой файла детали в Configurator 360 подготовьте модель, выполнив следующие действия.
- Вызов:
-
Лента:
вкладка Autodesk 360
панель Configurator 360
Выгрузка в Configurator 360
Для получения дополнительной информации о рекомендациях по выгружаемым файлам см. онлайн-справку по Configurator 360.
Перед выгрузкой файла в Configurator 360 выполните следующие действия.
- Определите простую деталь Inventor (IPT) для загрузки, убедившись, что модель работает в Inventor.
- Выберите деталь с несколькими параметрами, переименованными или созданными в окне "Параметры Inventor". Параметры, помеченные в качестве ключевых, также обрабатываются. Выберите деталь со следующим условиями:
- отсутствие внешних ссылок (таких как производный элемент);
- отсутствие комплексных возможностей Inventor;
- содержит один или несколько параметров.
- Configurator 360 считывает параметры и отображает редактируемое диалоговое окно.
- Установите флажки "Ключевой" для всех важных параметров, которые требуется включить в пользовательский интерфейс Configurator 360.
- Переименуйте параметры модели (измените имя на отличное от d0-style), которые должны быть включены в пользовательский интерфейс Configurator 360. Все переименованные параметры модели и параметры пользователя будут включены в интерфейс Configurator 360.
Прим.:- После загрузки клиенты Configurator 360 могут просматривать эти параметры во вновь созданном приложении. Можно также редактировать список видимых параметров на веб-сайте Configurator 360.

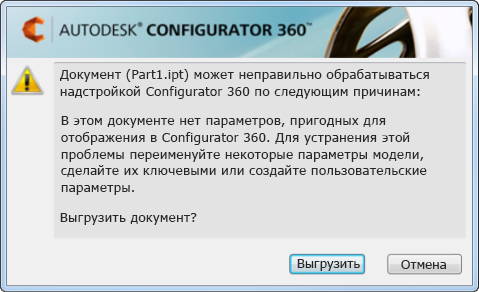

- Если файл детали не подготовлен соответствующим образом, отображается следующее сообщение об ошибке.
- 3D-тела отображаются в веб-браузере Configurator 360 получателя. Когда взаимодействие прекращается, после небольшой задержки в обновленном визуализированном изображении отображаются присутствующие в модели Inventor текстуры, материалы, прозрачность и элементы, которые не являются твердотельными или 3D. Рабочая геометрия, присутствующая в модели Inventor, не отображается.
