При обработке по профилю возможно отрицательное смещение. Это позволяет поместить инструмент точно на край поверхности, реализовав, таким образом, обработку вдоль кривой. В следующем примере используется концевая фреза диаметром 20 мм, а Нижний предел задан как Ведущая кривая.

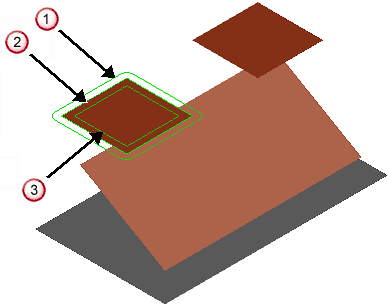

Сторона - Внешний край, Радиальное смещение - 0.
Сторона - Внешний край, Радиальное смещение - -10, или Сторона - Внутренний край, Радиальное смещение - -10.
Сторона - Внутренний край, Радиальное смещение - 0.
Подробный вид, где желтый круг показывает сечение инструмента:
