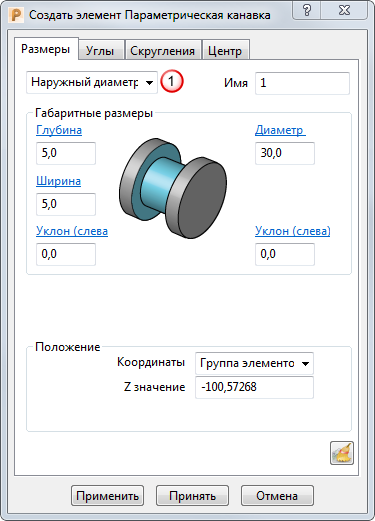

Имя — Введите имя для элемента.
— Выберите опцию из списка, чтобы задать тип канавки.
- Торец — Создает канавку на торце, который направлен в положительном направлении Z.
- Обратный торец — Создает канавку на торце, который направлен в отрицательном направлении Z.
- Наружный диаметр — Создает канавку на наружной поверхности токарной детали.
- Внутренний диаметр — Создает канавку на внутренней поверхности токарной детали.
Глубина — Введите глубину элемента Канавка.
Диаметр — Введите диаметр элемента.
Ширина — Введите ширину элемента.
Уклон (слева) — Введите угол уклона левой стенки элемента Канавка.
Уклон (справа) — Введите угол уклона правой стенки элемента Канавка.
Координаты — Выберите, в какой системе координат вы работаете:
- Группа элементов — Задает точку относительно СК активной группы элементов.
- Глобальная СК — Задает точку относительно глобальной системы координат.
Z значение — Введите значение, задающее положение элемента вдоль оси Z относительно системы координат.
Сброс — Нажмите, чтобы сбросить параметры создания элемента к значениям по умолчанию.
