Вы можете прикрепить инструмент к траектории, чтобы можно было легко визуализировать положение инструмента относительно траектории. Также можно затем просматривать перемещение инструмента, когда он движется вдоль траектории, что особенно полезно для 5-осевых траекторий. Эта функция предназначена только для целей визуализации и не может использоваться для проверки инструмента на зарезы.
Моделирование траектории перемещения инструмента из начальной точки

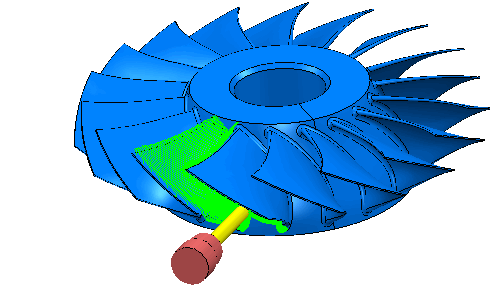

- Выберите вкладку «Траектория перемещения инструмента» > панель «Симуляция» > «Симуляция сначала». Инструмент перемещается в начальную точку траектории.
- Теперь вы можете перемещать инструмент, используя клавиши
и
.

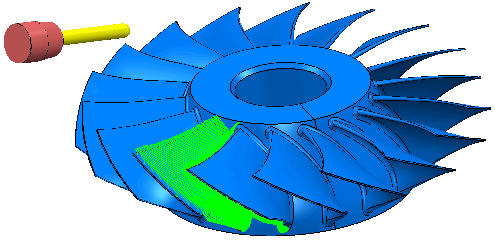

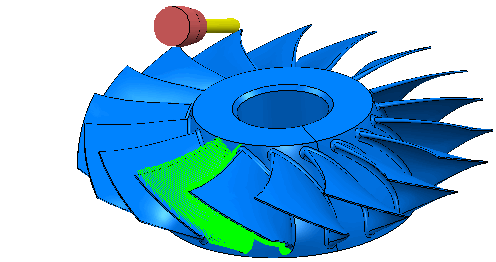

- Для перемещения инструмента в конец траектории нажмите клавишу End, а для перемещения инструмента в начало траектории нажмите клавишу Home.
Существует несколько дополнительных клавиш, позволяющих перемещать инструмент вдоль траектории.
— перемещает инструмент в следующую точку траектории.
+CTRL — перемещает инструмент вперед на четыре точки.
+SHIFT — перемещает инструмент вперед на восемь точек.
+CTRL+SHIFT — перемещает инструмент вперед на 16 точек.
— перемещает инструмент в предыдущую точку траектории.
+CTRL — перемещает инструмент назад на четыре точки.
+SHIFT — перемещает инструмент назад на восемь точек.
+CTRL+SHIFT — перемещает инструмент назад на 16 точек.
PgDn — перемещает инструмент в начальную точку следующего сегмента траектории.
PgUp — перемещает инструмент в начальную точку текущего сегмента траектории или в начальную точку предыдущего сегмента (если инструмент уже находится в начале сегмента).
END — перемещает инструмент в конечную точку траектории.
HOME — перемещает инструмент в начальную точку траектории.
