Пример отмены для ЛСК

Этот пример показывает, как Отменить, Повторить или Очистить преобразования ЛСК.

1. В контекстном меню ветви Локальные СК выберите Создать ЛСК. Откроется вкладка Редактор ЛСК.
2. — Нажмите , чтобы открыть диалог Положение.
   1. Выберите Координаты как Относительные.
   2. Введите Z 20.

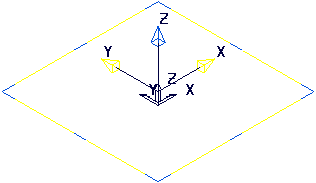

      Это переместит ЛСК на 20 мм по Z над глобальной системой координат:

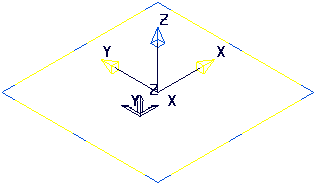

3. В диалоге Положение:
   1. Введите X 30.
   2. Нажмите Применить.



4. Выберите вкладку «Редактор ЛСК» > панель «Правка» > «Повернуть вокруг Y», чтобы открыть диалоговое окно Разворот.
   1. Введите Угол, равный 45.
   2. Нажмите Принять.



5. Выберите вкладку «Редактор ЛСК» > панель «История» > «Отмена», чтобы удалить последнее преобразование.



6. Выберите вкладку «Редактор ЛСК» > панель «История» > «Отмена», чтобы удалить первое преобразование.



7. Выберите вкладку «Редактор ЛСК» > панель «История» > «Повтор», чтобы восстановить первое преобразование.



8. Выберите вкладку «Редактор ЛСК» > панель «Готово» > «Принять», чтобы сохранить текущую ориентацию рабочей плоскости и закрыть Редактор ЛСК.



   Опции отмены и повтора больше не доступны, но вы можете достичь того же результата, выбрав опцию Отмена или Повтор в контекстном меню отдельной ЛСК.

9. В контекстном меню отдельной ЛСК выберите Очистить историю. Кнопки Отмена и Повтор перестают быть доступными.
