Пример редактирования векторов ориентации

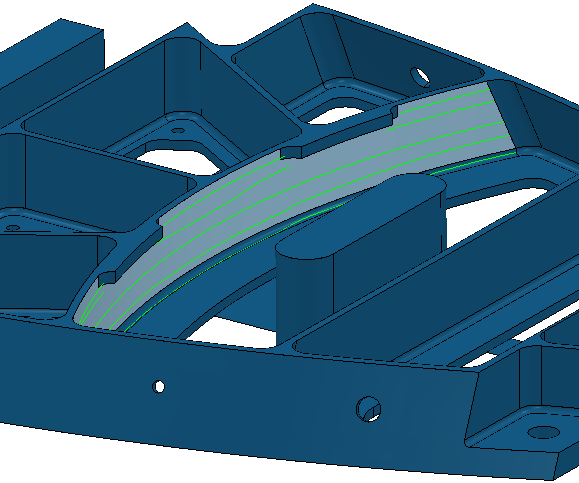

В этом примере показано, как редактировать векторы ориентации оси инструмента на модели Aerostructure.dgk из папки Examples.

1. Выберите вкладку «Траектория» > панель «Показать» > «Показать» > «Нормали ориентации», чтобы отобразить векторы ориентации на активной траектории.



2. Выберите сегмент траектории. Этот сегмент становится желтым.



3. Выберите вкладку «Правка траектории» > панель «Правка» > «Правка внутри области», чтобы открыть диалоговое окно Изменить траекторию внутри области.
4. На вкладке Выбор участка выберите Участок задается - Сегмент целиком.
5. На вкладке Задать изменения:
   1. Выберите Тип редактирования - Определение новой оси:

      Это единственная опция, которую можно использовать для редактирования векторов ориентации.

   2. В разделе Ось инструмента нажмите . Откроется диалог Ось инструмента.
6. На вкладке Управление осями станка диалога Ось инструмента:
   1. Выберите Тип ориентации инструмента - Вектор ориентации.
   2. Выберите Вектор ориентации - Фиксированное направление.
   3. В разделе Направление введите Азимут - 45.
   4. Нажмите Принять.
7. В диалоге Изменить траекторию внутри области нажмите Применить.



8. В диалоге Изменить траекторию внутри области:
   1. Нажмите Отмена.
   2. Введите Длину перехода - 10.
   3. Нажмите Применить.
