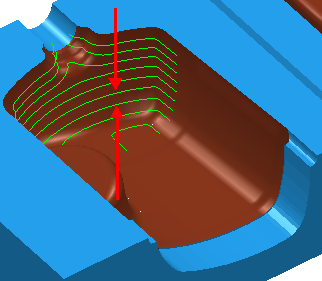

Используйте страницу чистовой обработки Проекция плоскости, чтобы проецировать плоский шаблон на модель. Затем этот шаблон обрабатывается.
При этой технике шаблон проецируется на плоскость. Плоскость может быть повернута вокруг оси Z и наклонена к вертикальной плоскости. Размер шаблона задается высотой и шириной плоскости.
Положение XYZ — Введите положение плоскости. По умолчанию это центр детали.
— нажмите, чтобы открыть диалоговое окно Редактор кривых. Используйте этот диалог, чтобы вручную ввести координаты и расположить объекты в графическом окне.
Азимут — Введите угол плоскости. Поворот измеряется против часовой стрелки вокруг оси Z с 0
на плоскости ZX.

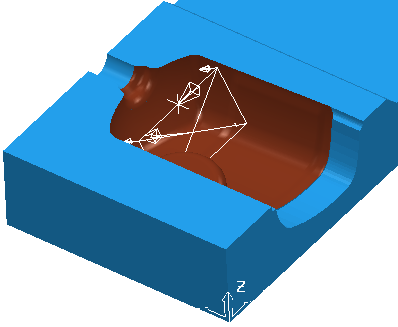

0 — в плоскости XZ

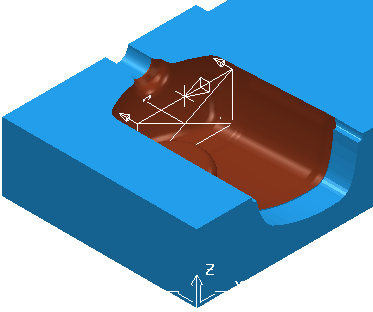

90 — в плоскости YZ
Элевация — Введите угол наклона плоскости к вертикали для выполнения более эффективной чистовой обработки наклонных поверхностей модели. Измените угол, чтобы спроецировать шаблон на модель.

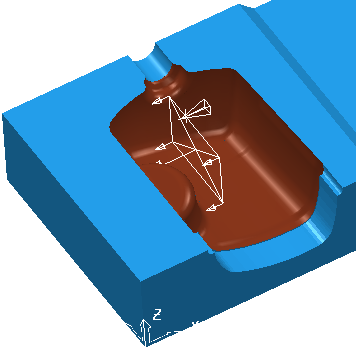

0 — перпендикулярно плоскости XY.

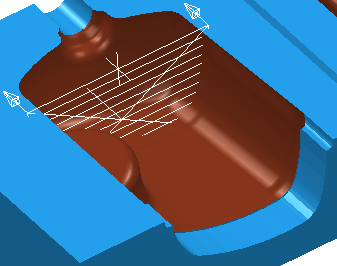

30 — наклон к плоскости XY.
Направление — Выберите направление, чтобы определить, какие участки обрабатывать.

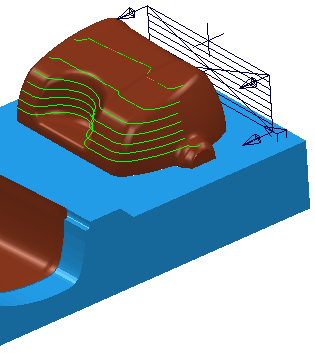

Выберите Внутрь, чтобы обрабатывать сердцевины. Обычно ось находится за деталью.
Выберите Наружу, чтобы обрабатывать внутренние скругления, отверстия или полости. Обычно ось находится перед деталью.
Допуск — Введите значение допуска, определяющее, насколько точно траектория следует контурам модели.
Припуск — Введите толщину оставляемого на детали материала. Нажмите кнопку Припуск
, чтобы разделить поле Припуск на поля Радиальный припуск
и Осевой припуск
. Используется для задания отдельных значений радиального и осевого припуска. Разделение значений радиального и осевого припуска) рекомендуется для ортогональных деталей. Можно использовать отдельное значение припуска на деталях со скошенными стенками, но в этом случае будет сложнее спрогнозировать результаты.
Радиальный припуск — Введите радиальное смещение для инструмента. Для 2.5- или 3-осевой обработки положительное значение оставляет материал на вертикальных стенках.
Осевой припуск — Введите смещение инструмента, но только в осевом направлении. Для 2.5- или 3-осевой обработки положительное значение оставляет материал на горизонтальных гранях.
Переменный припуск — нажмите, чтобы открыть диалоговое окно Припуск компонента для задания припусков разных поверхностей.
Шаг — Введите расстояние между следующими друг за другом проходами.
Просмотр— Нажмите, чтобы создать быстрое предварительное отображение траектории проецирования.
Показать — Выберите, чтобы отобразить шаблон просмотра.
