Как развернуть выбранные отверстия

Используйте объект Развернуть, чтобы развернуть ориентацию выбранных отверстий. Когда вы разворачиваете отверстия, они помещаются в новый набор отверстий. Создается новая ЛСК с осью Z, направление которой противоположно исходному.

Чтобы развернуть выбранные отверстия, выберите вкладку «Набор отверстий» > панель «Отверстия» > «Развернуть».

В этом примере показано, как развернуть выбранные отверстия, используя модель retainerplate.dgk из папки Examples.

1. Выберите модель целиком.
2. Из контекстного меню ветви Наборы отверстий выберите Создать отверстия.

   Это откроет диалог Создать отверстия.

3. В диалоге Создать отверстие:
   1. Выберите Создать по - Модель.
   2. Выберите Создать составные отверстия.
   3. Выберите Группировать по оси.
   4. Снимите выбор с опции Изменить после создания.
   5. Нажмите Применить.

   PowerMill распознает выбранные отверстия.

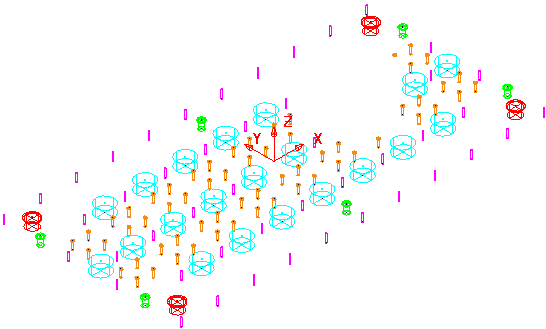

   Это создаст пять наборов отверстий.



4. Сделайте набор отверстий 1 активным и сотрите с экрана все другие наборы отверстий.
5. Выберите отверстия, которые хотите развернуть.

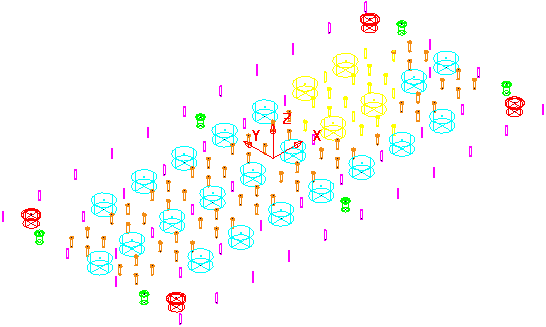

   Выбранные отверстия выделяются желтым цветом.

6. В контекстном меню отдельного набора отверстий выберите «Правка» > «Развернуть выбранные отверстия».
7. Выбранные отверстия разворачиваются. За исключением выбора многоосевой или выбора всех отверстий развернутые отверстия помещаются в новый, автоматически создаваемый набор отверстий (в нашем примере он называется 6). Создается новая локальная СК с развернутым направлением Z.



8. Эти отверстия автоматически удаляются из исходного набора отверстий.
