Диалог Параметры наклонного врезания

Диалог Параметры наклонного врезания позволяет задавать, как инструмент наклонно врезается в материал.

Существует несколько диалогов Параметры наклонного врезания:

Диалоговое окно Параметры первого наклонного врезания, доступное при нажатии на кнопку Параметры наклонного врезания:

• В разделе Различать первый подвод вкладки Подводы диалога Переходы траектории.
• В разделе Различать первый подвод страницы Первый подвод и последний отвод диалога стратегии.

Диалоговое окно Параметры врезания, доступное при нажатии на кнопку Параметры наклонного врезания:

• На вкладке Подводы диалога Переходы траектории.
• На странице Подвод диалога стратегии.

Диалоговое окно Параметры отвода, доступное при нажатии на кнопку Параметры наклонного врезания:

• На вкладке Отводы диалога Переходы траектории.
• На странице Отвод диалога стратегии.

Диалоговое окно Параметры последнего наклонного отвода, доступное при нажатии на кнопку Параметры наклонного врезания:

• В разделе Различать последний отвод вкладки Отводы диалога Переходы траектории.
• В разделе Различать последний отвод страницы Первый подвод и последний отвод диалога стратегии.
Прим.: В списке Выбор выберите Наклонно, чтобы активировать кнопку Параметры наклонного врезания.

Эти диалоги похожи. В диалоговых окнах Параметры врезания и Параметры отвода имеется две вкладки: 1-й вариант и 2-й вариант. Диалог Параметры первого наклонного врезания и диалог Параметры последнего наклонного отвода не имеют вкладок.

Вкладки 1й вариант и 2й вариант содержат одинаковые параметры, которые позволяют создавать альтернативные движения наклонного врезания (Траектория, Линия или Окружность). Например, если вы выбираете Подвод в разделе Наклонно, который PowerMill не может создать из-за зарезов, то используется альтернативное врезание, заданное на вкладке 2-й вариант наклонного врезания. Если и оно вызывает зарезы, PowerMill пытается использовать параметр 2-й вариант с вкладки Подводы диалогового окна Переходы траектории.

Врезание — Выберите, как контролировать направление наклонного врезания.

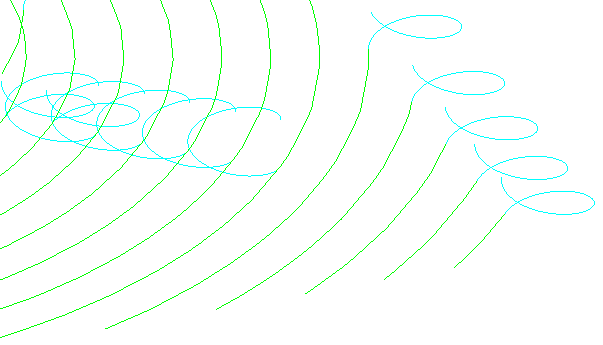

Траектория — Движения врезания происходят по профилю траектории.

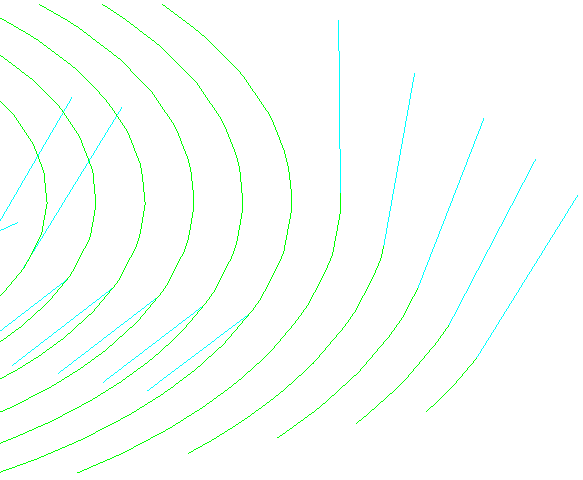

Линия — Движения врезания производятся по прямой, перпендикулярной сегменту траектории в точке врезания. Если получаемая прямая не может быть вписана в область, то автоматически используется опция Траектория:

Дуговая — Движения врезания выполняются по дуге. Если получаемая дуга не может быть вписана в область, то автоматически используется опция Линия.

Угол врезания — Введите угол наклона, под которым инструмент врезается в заготовку.

Только для замкнутых — Когда выбрано, наклонное врезание будет вставляться только в замкнутые сегменты траектории.

Диаметр дуги (диаметры фрезы) — Введите диаметр окружности в диаметрах фрезы (ДФ).

Прим.: В диаметрах фрезы - это расстояние относительно диаметра инструмента. Например, для фрезы диаметром 10 мм 2ДФ дадут размер 20 мм.

Высота подвода — Измеряется относительно оси инструмента. При 3-осевой обработке направление оси инструмента совпадает с направлением оси Z. Для многоосевой обработки направление оси инструмента задается в диалоговом окне Ось инструмента.

Тип — Выберите, как задавать высоту, на которой начинается движение наклонного врезания.

• В приращениях — Высота над материалом, обработанном выборкой, для начала наклонного врезания.
• Сегмент — Точка начала наклонного врезания находится на той же высоте, что и конечная точка предыдущего сегмента траектории, при условии, что она выше сегмента траектории на величину, заданную в поле Высота.
• Выше сегмента — Точка начала наклонного врезания находится на той же высоте, что и конечная точка предыдущего сегмента траектории, плюс значение, указанное в поле Высота.
  Прим.: Наклонное врезание всегда начинается с высоты, которая равна или больше суммы значения, заданного в поле Высота, и высоты сегмента траектории.

Высота — Введите высоту начала наклона над тем, что выбрано в поле Тип.

Ограничить длину — Когда выбрано, введите максимальную длину врезания. Если эта опция не выбрана, наклонное врезание выполняется за один проход.

Прим.: Обычно Длина врезания должна превышать диаметр инструмента, чтобы освободить выход стружке.

Длина — Введите максимальную длину наклонного врезания. Она задает количество перемещений зигзагом, необходимых при наклонном врезании. Это значение задается в Диаметрах фрезы.

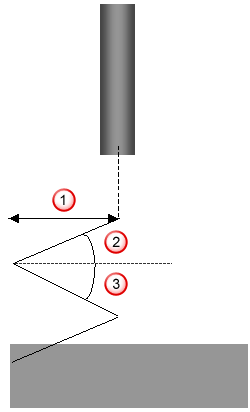

Длина врезания

Угол врезания

Угол наклонного отвода

Прим.: В диаметрах фрезы - это расстояние относительно диаметра инструмента. Например, для фрезы диаметром 10 мм 2ДФ дадут размер 20 мм.

Независимый угол отвода — Когда выбрано, вы можете ввести Угол наклонного отвода, отличный от Угла врезания. Когда не выбрано, значение Угла отвода совпадает со значением Угла врезания. Второй угол отклонения используется в случае, если инструмент не достиг начала сегмента траектории за один проход.

Максимум — Введите угол, под которым инструмент врезается в заготовку. Задается тем же способом, что и угол врезания.

Продлять — Выберите, чтобы продлять наклонные перемещения в начале или в конце траектории. Если вы выбрали Врезание - Траектория, то эта опция разрешает продление Наклонного подвода (или Отвода) до конца (или начала) соответствующего ему сегмента траектории.

Всегда наклонно — Выберите, чтобы всегда наклонно врезаться в первую точку сегмента, находящегося внутри заготовки. Это заменяет вертикальные врезания наклонными. Эта опция доступна только в диалоге Параметры врезания.
