Как переупорядочить сегменты траектории

Используйте объект Упорядочить, чтобы изменить порядок и направление сегментов траектории.

Выберите вкладку «Правка траектории» > панель «Правка» > «Упорядочить», чтобы открыть диалоговое окно Упорядочить сегменты траектории.

Этот диалог показывает все сегменты траектории и позволяет менять их порядок, настраивая порядок обработки.

Прим.: Сегмент определяется как проход между двумя переходами, поэтому подводы, отводы и переходы, связанные с перемещаемыми сегментами изменяются соответствующим образом.

Выбор компонентов в списке приводит к их выбору в графическом окне (они закрашиваются желтым цветом). Так же, выбор сегментов в графическом окне приводит к их выбору в списке сегментов. В списке имеются следующие столбцы:

— Номер сегмента.

Прим.: Любые перемещения или удаления сегментов обновляют нумерацию сегментов, на которые это влияет. Таким образом, номер сегмента является временным, а не постоянным. Это означает, что его нельзя использовать для идентификации конкретного сегмента.

— Координаты начальной точки сегмента.

— Координаты конечной точки сегмента.

— Длина сегмента.

— Количество точек в сегменте.

Кнопки в левой части диалога позволяют изменить порядок выбранных сегментов.

• Удалить выбранные — Нажмите, чтобы удалить выбранные сегменты.
• Переместить в начало — Нажмите, чтобы переместить выбранные сегменты в начало траектории.
• Переместить вверх — Нажмите, чтобы переместить выбранные сегменты на одно положение вверх.
• Переместить вниз — Нажмите, чтобы переместить выбранные сегменты на одно положение вниз.
• Переместить в конец — Нажмите, чтобы переместить выбранные сегменты в конец траектории.
• Развернуть порядок — Нажмите, чтобы развернуть порядок выбранных сегментов. Если нет выбранных сегментов, то разворачиваются все сегменты.
• Развернуть направление — Разворачивает направление каждого выбранного сегмента, чтобы его начальная и конечная точки поменялись местами. Если нет выбранных сегментов, то разворачивается направление всей траектории.
• Зигзаг — Разворачивает направление каждого второго выбранного сегмента, чтобы начальная и конечная точки каждого второго сегмента поменялись местами. Если нет выбранных сегментов, то команда выполняется для всей траектории.

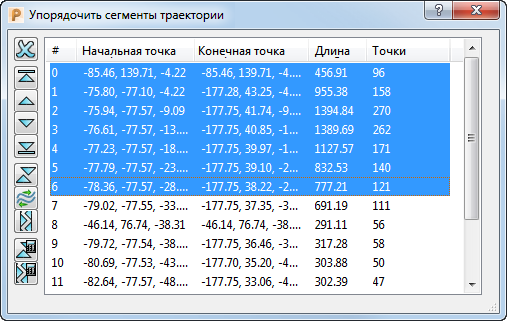

  Если вы выберете несколько сегментов траектории в списке:



  и нажмете кнопку Альтернативное направление , то направление каждого второго выбранного сегмента развернется:



  В этом примере сегменты 1, 3 и 5 были развернуты, а сегменты 0, 2, 4 и 6 остались без изменений.

  Если вы выберете все сегменты, то траектория будет сконвертирована из однонаправленной в двунаправленную (и наоборот). Например:

  Изначально:



  Сегменты развернуты:



  Нельзя использовать зигзаг для черновых наклонных подводов и сверления.

Прим.: Хотя зигзаг можно использовать для всех других типов траектории, нецелесообразно применять эту команду к выборке или обработке с постоянной Z.

• Автоматическое упорядочивание— Переупорядочивает траектории таким образом, чтобы минимизировать 3D расстояние между концами сегментов, при этом сохраняя направление резания сегментов. Эта команда всегда работает со всей траекторией (а не с выбранными сегментами).
• Упорядочиваются только сегменты, разделенные межу собой переходами на Безопасную Z.
• Эта команда неприменима для траекторий обработки с постоянной Z и для траекторий выборки, где при упорядочении должны корректно учитываться карманы.
• Автоматическое упорядочивание с реверсом – Это то же самое, что Автоматическое упорядочивание, но также позволяет разворачивать сегменты для сведения к минимуму холостых ходов между сегментами. Обычно эта команда дает меньше подъемов, чем Автоматическое упорядочивание.

Прим.: Вы можете переупорядочить сегменты, выбрав их в списке в диалоге и перетащив их в новое положение в списке. Диалог поддерживает все стандартные опции выбора (например, Ctrl + выбор или Shift + выбор для выбора нескольких сегментов).
