Используйте страницу Черновое точение канавки, чтобы обработать элемент Канавка в токарной детали.
Стиль — Выберите опцию, чтобы задать, что будет обрабатываться первым, - глубина или ширина канавки.
- По глубине — Обработать на полную глубину канавки перед тем, как шагнуть по ширине.
- По ширине — Обработать по всей ширине канавки перед тем, как шагнуть вниз.
Сначала врезание в центр — Выберите эту опцию, чтобы начинать траекторию погружением инструмента в центр канавки.
Для элементов Канавка с наклонными стенками, если Сначала врезание в центр выбрано, сначала выполняется черновая обработка прямой части канавки, а затем наклонные участки обрабатываются начерно по отдельности. Например, сначала выполняется черновая обработка красного участка
, а затем последовательно обрабатываются желтые участки
.
Под осевой линией — Выберите эту опцию, чтобы сделать так, чтобы инструмент работал на отрицательной стороне по X от осевой линии точения.
Допуск — Введите значение допуска, определяющее, насколько точно траектория следует контурам модели.
Направление резания — выберите параметр, чтобы задать направление резания инструмента:
- Положительное — Инструмент режет в положительном направлении оси резания, которое зависит от выбранного Цикла.
- Поворот — инструмент режет в положительном направлении оси Z.
- Торец — инструмент режет в положительном направлении оси X.
- Обратн. торец — инструмент режет в положительном направлении оси X.
- Отрицательное — Инструмент режет в отрицательном направлении оси резания, которое зависит от выбранного Цикла.
- Поворот — инструмент режет в отрицательном направлении оси Z.
- Торец — инструмент режет в отрицательном направлении оси X.
- Обратн. торец — инструмент режет в отрицательном направлении оси X.
Припуск — Введите толщину оставляемого на детали материала. Нажмите кнопку Припуск
, чтобы разделить поле Припуск на поля Радиальный припуск
и Осевой припуск
. Используется для задания отдельных значений радиального и осевого припуска. Разделение значений радиального и осевого припуска) рекомендуется для ортогональных деталей. Можно использовать отдельное значение припуска на деталях со скошенными стенками, но в этом случае будет сложнее спрогнозировать результаты.
Радиальный припуск — Введите радиальное смещение для инструмента. Для 2.5- или 3-осевой обработки положительное значение оставляет материал на вертикальных стенках.
Осевой припуск — Введите смещение инструмента, но только в осевом направлении. Для 2.5- или 3-осевой обработки положительное значение оставляет материал на горизонтальных гранях.
Глубина резания — Введите пошаговое приращение для каждого прохода, который программа черновой обработки выполняет на детали.
Шаг — Задайте расстояние между каждым шагом резания как процент от ширины инструмента.
Расстояние отвода резца — Задайте расстояние, на которое инструмент отводится между врезаниями.
Расстояние отвода от стенки — Введите расстояние перемещения инструмента после вертикального врезания в направлении, противоположном направлению резания. Это значение игнорируется для перемещения отвода в конце первого врезания.
В этой детали есть элемент Канавка, показанный розовым:

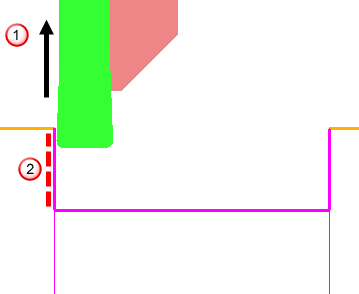

По умолчанию инструмент отрывается от детали под углом 90
, на следующем рисунке показано , после каждого врезного прохода. Это приводит к контакту инструмента с несрезанным материалом, в , когда инструмент отводится на быстрой подаче вдоль оси X:

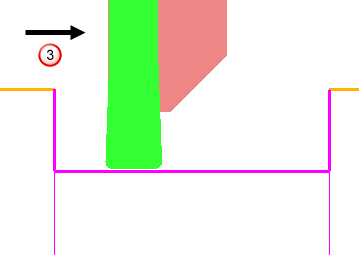

Этого можно избежать, используя атрибут Расстояние отвода от стенки, который обеспечивает перемещение инструмента назад вдоль оси Z
перед подъемом.
Задержка — Введите количество секунд для выдержки инструмента после врезания.
