Только оставшийся материал

В этом примере показано, как обрабатывать только оставшийся материал и удалять все сегменты, которые не удаляют материал. Это сокращает время обработки путем удаления ненужных сегментов траектории. Здесь используется модель powerdrill.dgk из папки Examples.

1. Создайте траекторию выборки 3D модели и модель материала, как описано в шагах 1 - 5 раздела Избегание обработки необработанного материала.



2. Создайте траекторию с постоянной Z, используя 20 мм концевую фрезу. На странице Учет материала:
   1. Выберите Только оставшийся материал.
   2. Введите для опции Искать материал толще чем значение 1.5.
   3. Введите для опции Минимальная длина значение 5.0.
   4. Выберите только что созданную Модель материала.
   5. Выберите Состояние модели материала только что созданной траектории выборки.
   6. Нажмите Вычислить.

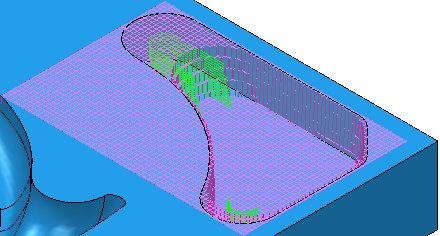

   Проще просмотреть траекторию без модели материала.

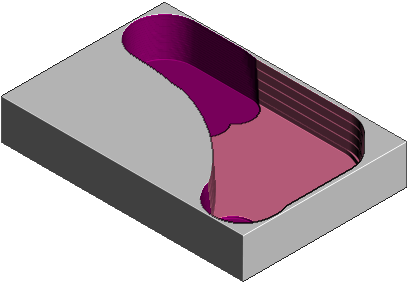

   Посмотрим симуляцию ViewMill:

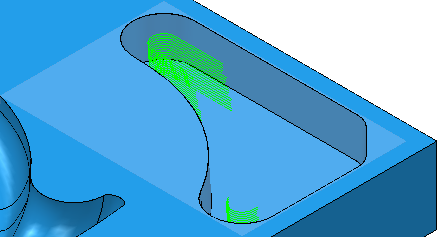

   Вы можете увидеть, как траектория обрабатывает только те области, в которых был материал, а не модель целиком.

Если не контролировать учет материала, траектория следует вдоль модели, а не материала.

1. Создайте вторую траекторию с постоянной Z на основе этой, нажав на . На странице Учет материала:
   1. Выберите для Модели материала - нет.
   2. Нажмите Вычислить.

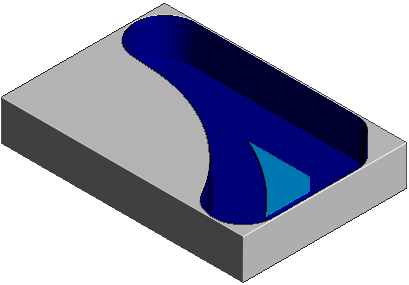

   Посмотрим симуляцию ViewMill:



   Эта траектория обрабатывает области, которые не обязательны, тем самым увеличивая время обработки.
