Используйте диалоговое окно «Проверка столкновений», чтобы проверить траекторию на столкновения или зарезы.
Выберите вкладку «Главная» > «Проверка» > «Траектория», чтобы открыть диалоговое окно Проверка столкновений.
Эта диалог содержит следующее:
Проверять — Проверяет траекторию, чтобы увидеть, если какая-либо её часть участвует в столкновении или зарезе.
- Столкновения — Проверяет траекторию на столкновения патрона и/или хвостовика инструмента. Сталкивающиеся траектории - это те траектории, в которых хвостовик или патрон ударяют деталь.
- Зарезы — Проверяет траекторию на столкновения с режущей частью инструмента. Зарезающие траектории - это те траектории, в которых режущая кромка ударяет деталь.
Анализировать — Проверяет траекторию относительно модели или относительно модели материала.
- Модели — Проверяет траекторию относительно моделей в проекте.
- Модель материала — Проверяет траекторию относительно выбранной модели материала. Модель материала можно выбрать из выпадающего списка.
Проверять - Контролирует, какие элементы траектории проверяются. Если траектория содержит выбранные компоненты заданного типа, только этот набор выбранных компонентов проверяется. Так, например, если в качестве параметра проверки были заданы Переходы, и некоторые из переходов в траектории выбраны, то только эти выбранные переходы проверяются.
- Все — Все компоненты траектории подлежат проверке.
- Рабочие ходы — Рабочие ходы траектории подлежат проверке.
- Промежуточные ходы — Подводы, отводы и переходы траектории подлежат проверке.
- Подводы — Проверяются подводы и отводы траектории.
- Переходы — Проверяются переходы траектории.
Когда выбрана опция Все и обнаружены столкновения или зарезы, траектория разбивается на концах сегментов. Траектория не разбивается на составляющие компонентов. Диалог Информация идентифицирует компоненты траектории, которые участвуют в столкновении или зарезе.
Разбить траекторию — Определяет, как разбивается траектория на безопасные и небезопасные участки.
- Выводить безопасные ходы — Создает траекторию, которая содержит только безопасные сегменты проверяемой траектории.
- Выводить небезопасные ходы — Создает траекторию, которая содержит только сегменты с зарезаниями и/или столкновениями.
- Упорядочить траектории — Переупорядочивает траектории таким образом, чтобы минимизировать 3D расстояние между концами сегментов, при этом сохраняя направление резания сегментов.
Когда используется проверка траектории на зарезы относительно модели материала, рабочими считаются те сегменты траектории, которые приводят к зарезанию модели материала.
- Разбивать сегменты — Когда выбрано, любое небезопасное перемещение (включая подводы и переходы), разделяются на опасную и безопасную часть. Когда не выбрано, полный ход добавляется в небезопасную траекторию, даже если только часть его небезопасна.
- Перекрытие — Расстояние, на которое продлевается небезопасное перемещение, чтобы перекрыть соседнее безопасное движение. Это сокращает количество отметок на поверхности, где безопасные и опасные траектории перекрываются.
- Минимальная длина — Минимальная длина, необходимая для безопасной части небезопасного хода, чтобы она была сохранена в безопасной траектории. Например, если часть сегмента траектории небезопасна, но БЕЗОПАСНАЯ часть короче этой минимальной длины, то и она добавляется к небезопасной траектории.

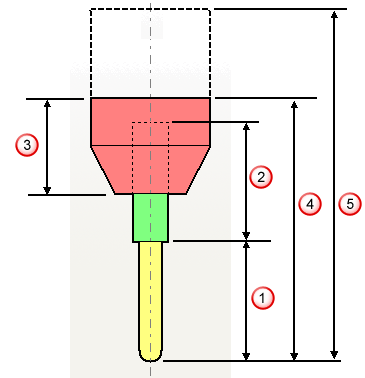

Зазор шпинделя — введите длину режущей кромки, хвостовика и патрона. Если общая длина сборки инструмента меньше зазора шпинделя, то добавляется дополнительный компонент сборки. Диаметр этого дополнительного компонента равен диаметру верхнего компонента сборки инструмента (если Автопроверка столкновений включена), а длина рассчитывается так, чтобы длина сборки стала равна зазору шпинделя.
Длина инструмента
Длина хвостовика
Длина патрона
Минимальное значение зазора шпинделя
Если значение зазора шпинделя больше, чем высота сборки инструмента, то добавляется дополнительный компонент.
- Высота сборки инструмента равна длине режущей кромки (), если Автопроверка столкновений выключена, и равна сумме длин режущей кромки, хвостовика и патрона (), если Автопроверка столкновений включена.
- Если задана сборка инструмента, которая длиннее значения Зазор шпинделя, то Зазор шпинделя игнорируется.
- Для дискового инструмента, если задан хвостовик, к сборке инструмента добавляются дополнительные компоненты, чтобы её общая длина была равна значению Зазора шпинделя.
Проверочный припуск — При проверке траектории применяет припуск, который отличается от припуска, используемого при создании траектории.
Припуск — Введите толщину оставляемого на детали материала. Нажмите кнопку Припуск
, чтобы разделить поле Припуск на поля Радиальный припуск
и Осевой припуск
. Используется для задания отдельных значений радиального и осевого припуска. Разделение значений радиального и осевого припуска рекомендуется для ортогональных деталей. Можно использовать отдельное значение припуска на деталях со скошенными стенками, но в этом случае будет сложнее спрогнозировать результаты.
Радиальный припуск — Введите радиальное смещение для инструмента. Для 2.5- или 3-осевой обработки положительное значение оставляет материал на вертикальных стенках.
Осевой припуск — Введите смещение инструмента, но только в осевом направлении. Для 2.5- или 3-осевой обработки положительное значение оставляет материал на горизонтальных гранях.
— открывает диалоговое окно Проверочный припуск, в котором можно задавать припуски для разных поверхностей.
Опции столкновения — Опции, которые относятся только к проверке столкновений.
- Заменить инструмент — Выберите инструмент, чтобы заменить инструмент, используемый для создания траектории, на инструмент с такой же режущей кромкой, но с другим хвостовиком и патроном. Это позволяет вычислить траекторию с учетом только заданной кромки инструмента, а затем она проверяется на столкновения с заданными хвостовиком и патроном.
Если инструмент заблокирован только одной траекторией, то патрон может быть модифицирован во время процесса проверки на столкновения. Если инструмент заблокирован более чем одной траекторией, то его патрон модифицировать невозможно. Но можно скопировать профиль инструмента. Сделайте это, выбрав Параметры в контекстном меню отдельного инструмента и нажав
. Инструмент, используемый в активной траектории, затем заменяется этой копией. Если инструмент сейчас заблокирован только одной траекторией, то патрон может быть модифицирован во время процесса проверки на столкновения.
- Зазор хвостовика — Введите "безопасную" область вокруг хвостовика, которая учитывается при проверке столкновений.
- Зазор патрона — Введите "безопасную" область вокруг патрона, которая учитывается при проверке столкновений.
Когда зарез детали происходит в безопасной области, определяется столкновение и отображается глубина зареза. Чтобы определить, безопасно ли это действие, сравните глубину зареза со значением запаса. Например, инструмент зарезает на 2 мм при зазоре в 15 мм. Можно ли в такой ситуации продолжать обработку, зависит от припуска, оставленного предшествующими траекториями.
- Вычислить глубину столкновения — Выберите, чтобы определить глубину столкновения, если таковое происходит. Когда эта опция не выбрана, траектория проверяется на столкновения, но глубина столкновения не определяется.
- Подогнать инструмент — выберите, чтобы позволить PowerMill изменять свойства инструмента (вылет, длина заточки) для предотвращения столкновений. Это учитывает глубину столкновения, необходимую для того, чтобы сделать траекторию безопасной.
- Изменить только вылет — выберите, чтобы позволить PowerMill модифицировать вылет патрона без изменения хвостовика для предотвращения столкновений патрона. Поэтому столкновения хвостовика всё еще могут возникнуть. Это полезно, когда вы хотите исправить столкновения патрона, но не столкновения хвостовика.
- Всегда создавать новый инструмент — Выберите, чтобы всегда создавать инструмент при возникновении столкновения. Свойства этого нового инструмента (вылет, длина заточки, глубина столкновения) приводят к столкновениям для заданной траектории.
Показать опасные участки — Когда эта опция выбрана, перемещения, которые приводят к столкновению в траектории, подсвечиваются.
Применить — Автоматически подсвечивает области, где появляется зарез (траектории со столкновением показаны красным). Также отображается глубина зареза и сообщается минимальный вылет инструмента, необходимый для его предотвращения.
