Создает шаблон, позволяющий избежать резания полным диаметром фрезы. Это полезно для обработки пазов и при высокоскоростной обработке.

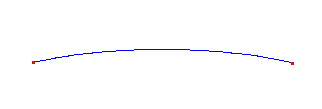

Например, начнём с этой одной кривой:
создаёт следующий шаблон:
Шаг — Введите расстояние между соседними трохоидами (
).
Ширина — Введите ширину трохоиды (
). Как и со всеми шаблонами, этот шаблон не зависит от размера инструмента. При конвертации этого шаблона в траекторию вы должны применить коррекцию инструмента или при выводе траектории, или при вычислении ширины. Если не применить коррекцию инструмента при выводе траектории, реальная ширина паза будет равна (Ширина + 2 х Радиус инструмента).
Радиус — Введите радиус дуги для каждой трохоиды. Он не обязательно должен быть таким же, как и радиус инструмента.
Направление — Введите направление резания (Попутное или Встречное).
