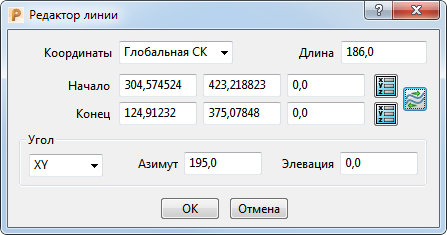

Чтобы открыть диалоговое окно Редактор линии, дважды щелкните линию, когда открыта вкладка Редактор кривых.
Эта диалог содержит следующее:
- Координаты — редактирует линию в глобальной СК, в рабочей плоскости или в относительных координатах. Относительная система координат имеет начало в начальной точке линии, а ее оси ориентированы по текущей СК.
- Длина — длина линии такова, что она продлевается или уменьшается от начала.
- Начало — начальные координаты линии.
- Конец — Конечные координаты линии.
Развернуть линию — Разворачивает направление выбранной линии.Изменит это:
на это:
Необходимо выбрать сегменты прямой, которые нужно развернуть.
Координата начальной / конечной точки — использует диалоговое окно Положение для ввода координат.- Угол — Задает угол линии через углы азимута и элевации на выбранной плоскости.
— Выбранная плоскость.- Азимут — Угол, измеряемый между проекцией линии на выбранную плоскость и осью плоскости. Используемая ось - это ось Х, если выбранная плоскость XY, Y - при YZ и Z - при ZX.
Угол азимута на плоскости XY. - Элевация — Угол, измеренный между линией и проекцией линии на выбранную плоскость.
Угол элевации в плоскости XY.
Прим.: Вы всё еще можете графически редактировать линию, когда открыт диалог Редактор линии, но вы не можете снять выбор с этой линии или выбрать что-то еще.
