Теперь можно легко обнаруживать и создавать элементы на основе геометрии модели с помощью диалога Интерактивное обнаружение элементов. Это полезно, если вы хотите отсканировать модель, чтобы обнаружить все элементы со схожей геометрий, а потом создать эти элементы.
Чтобы обнаружить и создать элементы на основе геометрии модели:

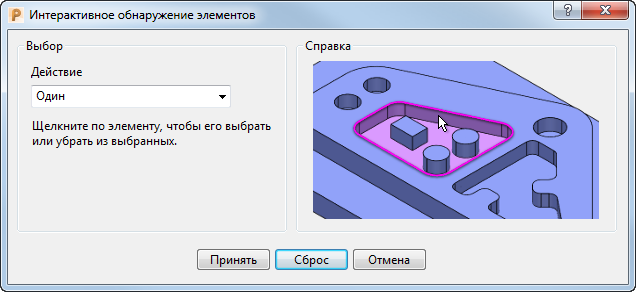

- Откройте диалог Интерактивное обнаружение элементов:
- Выбором вкладки «Группа элементов» > панель «Искать» > «Элементы».
- Выбрав Искать элементы в контекстном меню ветви Группы элементов.
- Чтобы найти особые элементы в модели:
- Выберите опцию из списка Действие, чтобы задать, как выбираются элементы:
Один — Щелкните по элементу, чтобы его выбрать.
Иерархия — Щелкните по элементу, чтобы выбрать его и все элементы внутри него.
Подобный — Щелкните по элементу, чтобы выбрать его и любые другие элементы со схожей геометрией.
- Наведите курсор на модель, чтобы обнаружить элементы. Граница элемента подсвечивается.
- Щелкните, чтобы выбрать обнаруженный элемент. Снова щелкните по элементу, если хотите убрать его из выбора.
- Выберите опцию из списка Действие, чтобы задать, как выбираются элементы:
- Чтобы найти и выбрать все элементы в модели, нажмите Искать все.
- Нажмите Принять, чтобы создать элементы и закрыть диалог.
Созданные элементы добавляются в группу элементов в Проводнике.
