Если вы генерируете траектории с помощью модели, которая затем была изменена, то можно обновить траектории, не перегенерируя их.

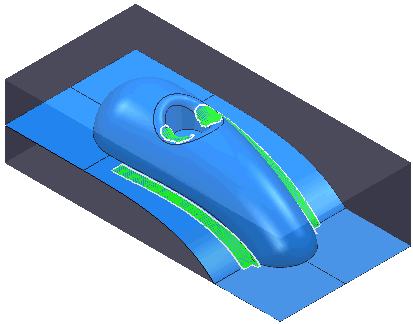

Это лучше всего показано на примере, использующем модель Cowling.dgk в папке Examples.
В этом примере используется заготовка и отдельные инструменты, траектории и границы, причем некоторые из траекторий могут быть ограничены границей.
Этот проект содержит три разных типа границ:
- Block —граница
- Rest — заблокированная граница. Она используется для создания траектории Corner.
- Shallow — Заблокированная граница. Она используется для создания траектории Raster Boundary
Как обновить траекторию перемещения инструмента при изменении модели:
- В контекстном меню Модели в Проводнике выберите Удалить все, чтобы удалить модель.
- В контекстном меню ветви Траектории выберите Отменить вычисления всех. В появившемся диалоговом окне PowerMill PowerMill нажмите Да, чтобы отменить вычисления всех траекторий. Траектории обновятся и получат значок Калькулятор
. При этом они будут удалены из графического окна.
- В контекстном меню вкладки Границы выберите Отменить вычисления всех. В появившемся диалоговом окне PowerMill PowerMill нажмите Да, чтобы отменить вычисления всех границ.
Границы обновятся и получат значок Калькулятор

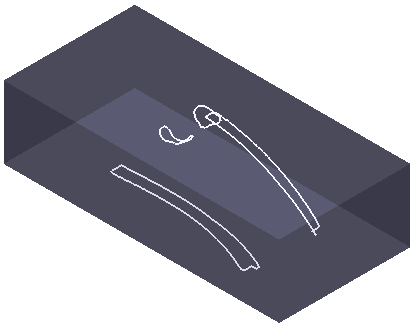

. При этом они все еще будут отображены в графическом окне. Исключение составляет только граница, измененная вручную (в нашем примере Shallow). Она не удаляется, так как нет возможности восстановить внесенные вручную изменения.
- Выберите вкладку «Файл» > «Импорт» > «Модель», чтобы импортировать модель.
- В контекстном меню вкладки Траектории выберите Вычислить пакет, чтобы пересчитать траектории. Эта команда также пересчитает все границы, необходимые для создания траекторий. В этом случае граница Rest будет вычислена, так как она использовалась для создания траектории Corner.
- Вычислите границы заново, выбрав Вычислить пакет в контекстном меню вкладки Границы. Это пересчитает границу Block (единственную невычисленную границу).
