Вкладка Патрон диалога Инструмент задает участок патрона инструмента. Траектории избегают контакта модели с Патроном.
Чтобы открыть диалог Инструмент:
- Щелкните вкладку «Главная» > панель «Инструмент» > «Создать инструмент».
- В контекстном меню ветви Инструменты выберите Создать инструмент.
Режущая часть инструмента отображается желтым цветом, хвостовик – зеленым, патрон - розовым.
Эта вкладка содержит следующее:
Загрузить патрон — Нажмите, чтобы импортировать патрон из триангулированной модели.
Удалить патрон — Нажмите, чтобы удалить патрон.
Сохранить патрон — Нажмите, чтобы сохранить патрон. Пластина на сохраняется.
Направление — Выберите опцию из списка, чтобы задать, на какой стороне патрона расположена вставная пластина.
Справа — Пластина расположена на правой стороне патрона.
Слева — Пластина расположена на левой стороне патрона.
Форма — Выберите опцию из списка, чтобы задать форму патрона.

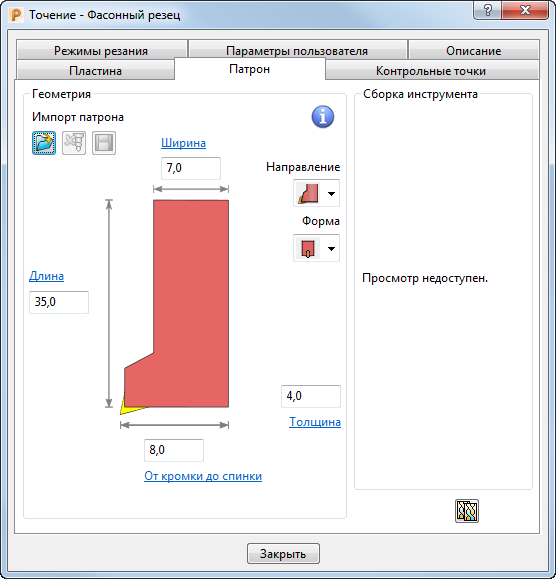

Прямоугольный — Отображает размеры для прямоугольного патрона.
- Ширина — Введите ширину патрона.
- Длина — Введите длину патрона.
- От кромки до спинки — Введите значение, задающее расстояние между режущей кромкой вставной пластины и задней кромкой патрона.
- Толщина — Введите толщину патрона.

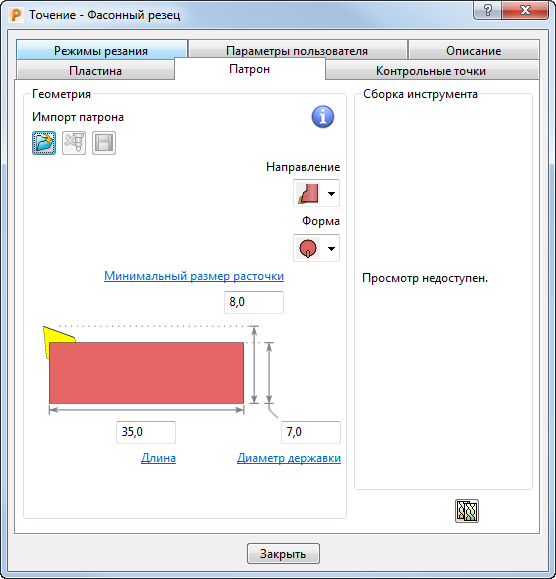

Цилиндрический — Отображает размеры для цилиндрического патрона.
- Длина — Введите длину элемента.
- Минимальный размер расточки — задайте минимальный диаметр отверстия, в который может войти инструмент. Он измеряется от низа патрона до режущей кромки вставной пластины.
- Диаметр державки — Введите диаметр патрона.
