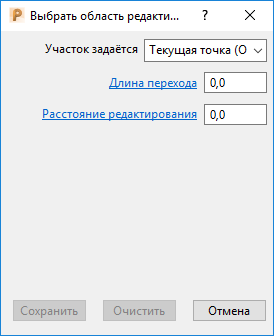

Диалог Выбрать область редактирования

Диалог Выбрать область редактирования позволяет задавать область траектории, которую нужно отредактировать.

Выберите вкладку «Динамический контроль станка» > панель «Правка» > «Выбор участка», чтобы открыть это диалоговое окно.

Опции этого диалога варьируются в зависимости от того, что выбрано в списке Участок задаётся.

Общими опциями являются:

• Участок задаётся — Задает, как выбираются области траектории.
  • Плоскость — Выбирает области траектории, которые лежат с одной стороны от заданной плоскости.
  • Граница — Выбирает области траектории, которые лежат с одной стороны от заданной границы.
  • Полигон — Выбирает области траектории, которые лежат с одной стороны от заданного пользователем полигона. Щелкните мышью в графическом окне, чтобы показать полигон.
  • Сегмент целиком — выбирает сегменты траектории полностью.
  • Пары точек — Выбирает участок траектории между двумя точками. Щелкните по траектории, чтобы вставить точку.
  • Текущая точка — Выбирает точку на траектории.
• Длина перехода — Введите значение, задающее расстояние, на которое ось инструмента меняется от новой ориентации до исходной. Это может свести к минимуму наличие отметок на модели, вызванных скачкообразным изменением направления оси инструмента.
• Сторона — Задает выбираемую сторону плоскости, полигона или границы:
  • Изнутри — Выбирает внутреннюю область.
  • Снаружи — Выбирает наружную область.
• Сохранить — Сохраняет выбранные участки траектории и добавляет их к другим участкам траектории, которые уже были сохранены.
• Очистить — Удаляет все участки траектории из сохраненного выбора.

Уникальными опциями являются:

Плоскость

• Тип — Задает ограничивающую плоскость.
  • Плоскость X — Выберите, чтобы задать плоскость YZ. Или щелкните по точке в графическом окне, или введите координату X в разделе Точка диалога.
  • Плоскость Y — Выберите, чтобы задать плоскость ZX. Или щелкните по точке в графическом окне, или введите координату Y в разделе Точка диалога.
  • Плоскость Z — выберите, чтобы задать плоскость XY. Выберите точку в графическом окне или введите координату Z в разделе Точка диалогового окна.
  • Произвольная — Выберите, или указать две точки на экране (с помощью левой кнопки мыши), чтобы задать нормаль к требуемой плоскости, или ввести координаты X, Y и Z в полях Точка и Нормаль.
• Точка — Введите значения, чтобы задать начало координат плоскости.
• Нормаль — Поля показывают направление нормали плоскости.

Граница

• Граница — Выберите границу, которую PowerMill использует для ограничения траектории.
• Плоскость проекции — Выберите плоскость, в которой ограничена траектория.

Текущая точка

• Расстояние редактирования — Введите значение, чтобы задать расстояние с каждой стороны от выбранной точки для применения редактирования оси инструмента.
