Этот пример показывает, как пользоваться командами скрытия объектов. Здесь используется модель powerdrill.dgk из папки Examples. Временно скрыть с экрана можно только компоненты модели. Эти команды не работают для шаблонов, границ, элементов и других объектов.

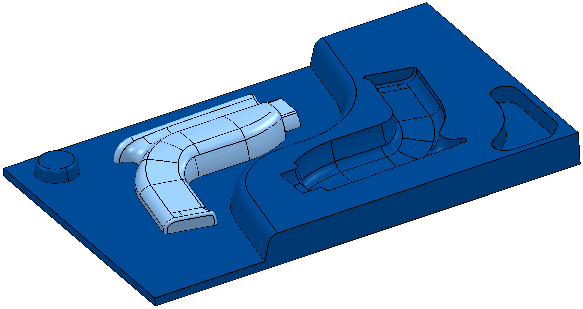

- Выберите поверхности, которые вы не хотите отображать.

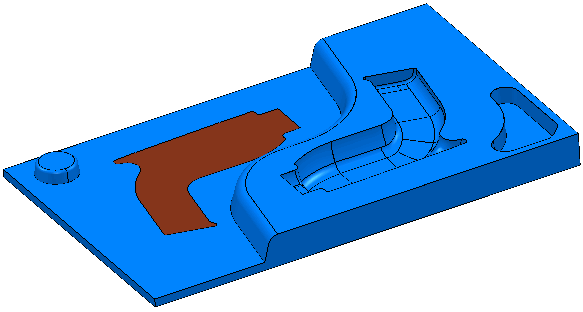

- Откройте вкладку «Вид» > панель «Видимость» > «Гашение» > «Скрыть выбранные».
Эта команда также доступна в контекстном меню графического окна.
- Чтобы увидеть только выбранные объекты, выберите вкладку «Вид» > панель «Видимость» > «Гашение» > «Обратить гашение».
Того же самого результата можно достигнуть, если выбрать поверхности, которые нужно показать, и затем выбрать вкладку «Вид» > панель «Видимость» > «Гашение» > «Скрыть остальные».

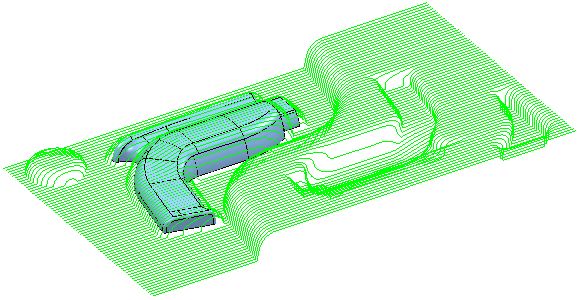

Все эти команды влияют лишь на изображение. Все поверхности по-прежнему находятся в модели. Если вы создаете траекторию, траектория учитывает всю модель, а не только то, что отображено.
- Чтобы показать все поверхности, выберите вкладку «Вид» > панель «Видимость» > «Показать скрытые».
