Создание границы внутри других границ

В следующем примере показано, как создать границу в пределах другой границы. Здесь используется модель Pockets.tri из папки Examples.

1. Создайте Заготовку и задайте Сферическую фрезу диаметром 10 мм.

   Убедитесь, что заготовка выше верха модели.

2. Выберите скругление вокруг прямоугольного кармана.

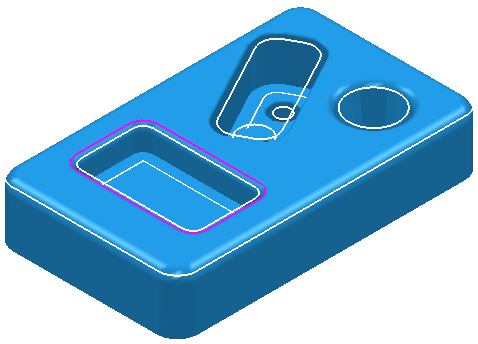

3. В контекстном меню ветви Границы выберите «Создать границу» > «Выбранная поверхность».
4. В диалоге Граница по выбранным поверхностям:
   1. Введите Имя - SelSurface.
   2. Нажмите Применить, чтобы создать новую границу.

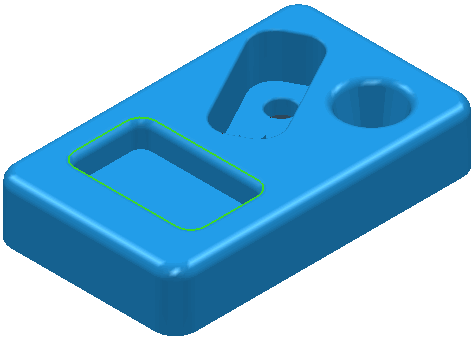

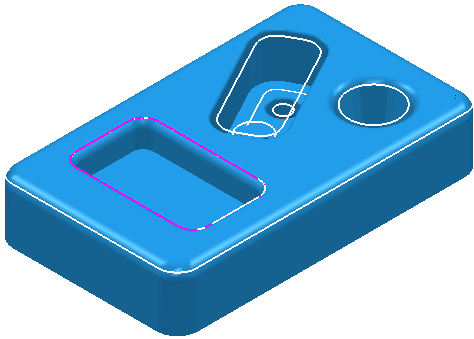

   3. Нажмите Принять, чтобы закрыть диалог:

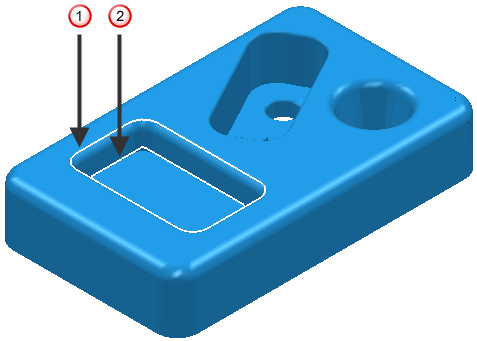

   Нужный сегмент

   Сегмент, который должен быть удален

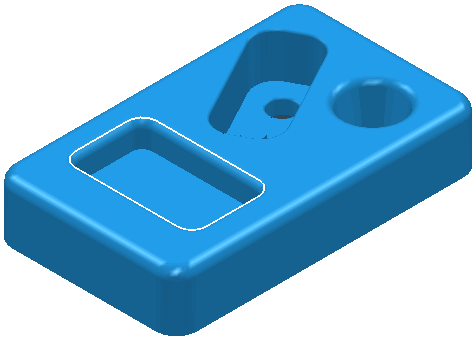

5. Чтобы удалить внутренний сегмент, выберите его и нажмите на клавишу Delete.



6. Выберите оставшийся сегмент.



7. В контекстном меню Границы выберите «Создать границу» > «Пологая», чтобы создать пологую границу внутри существующей границы. В диалоге:
   1. Введите Имя - Shallow Pocket.
   2. Выберите Ограничивающая граница.
   3. Выберите Внутри.
   4. Выберите Граница - SelSurface.
   5. Нажмите Применить, чтобы создать новую границу.
   6. Нажмите Принять, чтобы закрыть диалог:

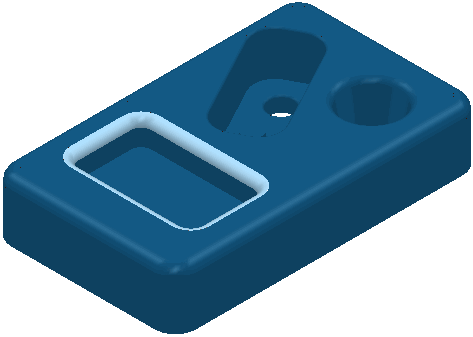

   Обратите внимание на то, что пологая граница была создана внутри указанной границы.

Прим.: Также вы можете создать пологую границу снаружи от указанной границы, выбрав Снаружи и нажав кнопку Применить.

Прим.: Чтобы создать целую пологую границу, снимите выбор с опции Ограничивающая граница и нажмите Применить.
