Создание траектории щупа для контроля поверхности

Создание траектории щупа для измерения указанных точек на поверхности.

1. Выберите вкладку «Траектория» > панель «Создать» > «Траектория».
2. В диалоговом окне «Стратегия обработки» выберите категорию «Измерение» и нажмите «Контроль поверхности».
3. Нажмите кнопку OK.
4. В области «Расстояния» страницы «Контроль поверхности» укажите следующие параметры.
   1. Расстояние подвода .
   2. Расстояние поиска .
   3. Расстояние отвода .

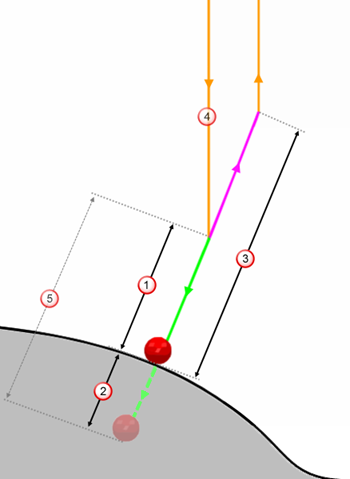

   Расстояние подвода — высота над нормалью поверхности, на которой начинается подвод щупа к поверхности со скоростью Скорость подачи при измерении.

   Расстояние поиска — расстояние, до которого выполняется поиск материала щупом при отсутствии контакта с деталью на расстоянии подвода. Если при перемещении по расстоянию поиска контакт отсутствует, щуп возвращает недопустимое измерение.

   Расстояние отвода — высота над нормалью поверхности, до которой производится отвод щупа от поверхности со скоростью подачи при переходе.

   Движение подвода — траектория измерительного инструмента при его перемещении от безопасной области к расстоянию подвода. Скорость этого перемещения задается параметром Скорость подачи при подводе.

   Движение измерения — траектория измерительного инструмента при поиске детали вдоль расстояния подвода до расстояния поиска. Скорость этого перемещения задается параметром Скорость подачи при измерении.

5. В области «Допуски» задайте верхний и нижний допуски.

   Это значения максимального расстояния над и под номинальной поверхностью, до которых измеряемые точки находятся в пределах допуска.

6. Для компенсации толщины детали введите значение «Смещение поверхности». Номинальные значения поверхности будут смещены на указанное расстояние.
7. В области «Точки» выберите шаблон, чтобы указать точки измерения поверхности. При отсутствии шаблона используйте параметры в данной области для создания шаблона и его геометрии.
8. Нажмите на "Рассчитать".
