Использование частных границ

В этом примере используется модель 5_axis_Test.dgk из папки Examples.

1. Создайте Заготовку и задайте Сферическую фрезу диаметром 10 мм.

   Убедитесь, что заготовка выше верха модели.

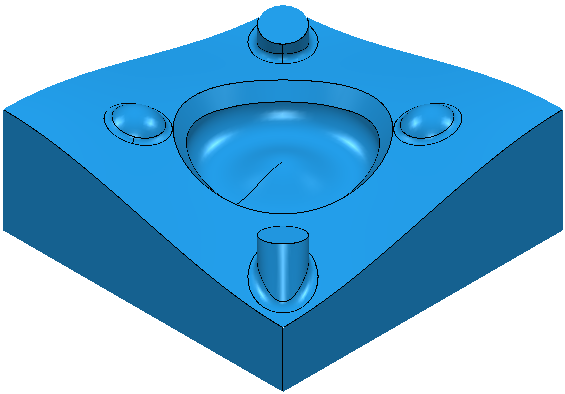

2. Выберите верхнюю поверхность.
3. В контекстном меню ветви Границы выберите «Создать границу» > «Точка контакта». Откроется диалог Точка контакта.
   1. Нажмите кнопку Модель.
   2. Выберите опцию Сделать границу частной.
   3. Нажмите Принять.



   Подробности смотрите в разделе Пример границы точки контакта.

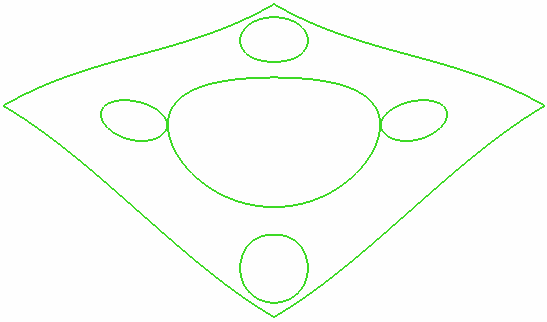

   Граница появляется в ветви Границы Проводника.

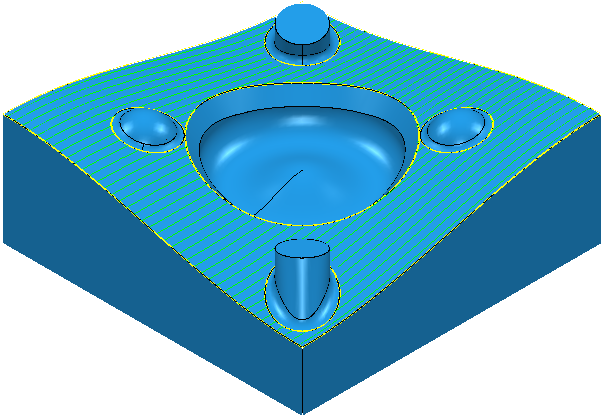

4. Создайте траекторию Чистовая растром с помощью Границы точки контакта.

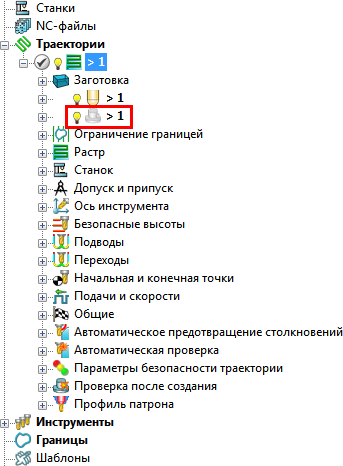

   Граница больше не отображается в ветви Границы Проводника. Вместо этого она отображается в ветви отдельной траектории Проводника.



   Значок меняется с на .

5. Выберите вкладку «Файл» > «Опции» > «Параметры приложения» > «Границы» > «Частные границы» и выберите Показывать частные границы в проводнике, чтобы показать эту границу в ветви Границы Проводника.

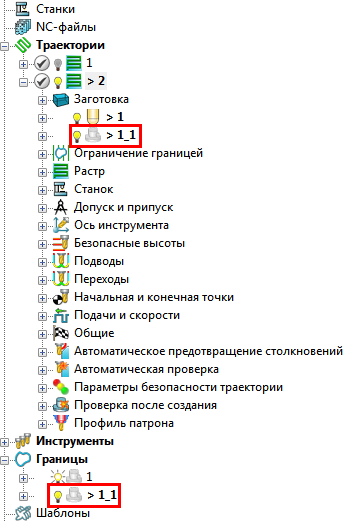

6. Если вы попробуете создать другую траекторию, которая использует эту частную границу, то новая траектория создаст копию этой частной границы.



7. Если вы удаляете траекторию, использующую частную границу, то эта частная граница удаляется вместе с этой траекторией.
