В этом простом примере использована растровая траектория на ступеньке, чтобы показать эффект предотвращения столкновений.

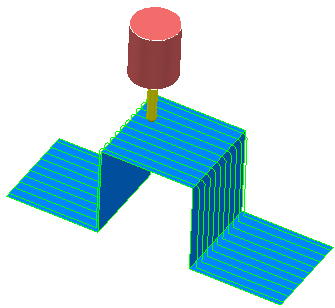

Когда вы создаете простую растровую траекторию, возникает столкновение между ступенькой и хвостовиком:

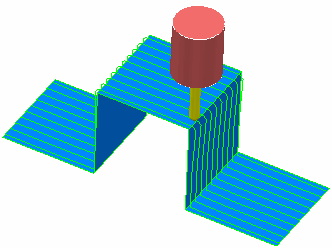

Одним из способов решения этой проблемы является увеличение длины инструмента. Другим способом является изменение стратегии.
Третьим способом является использование предотвращения столкновений. В данном случае исходная Ось инструмента - Вертикальная.
- Выберите Автоматическое предотвращение столкновений.
- Выберите вкладку Предотвращение столкновений.
- Введите Метод наклона - Атака, Зазор хвостовика - 1.0 и Зазор патрона - 1.0.
- Нажмите Принять.
- Создайте новую растровую траекторию.

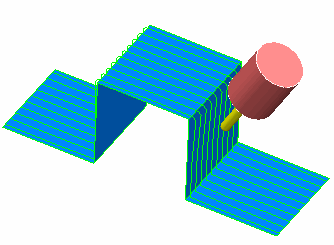

Видно, что теперь траектория отклоняется на отвесных участках, чтобы предотвратить столкновение патрона:

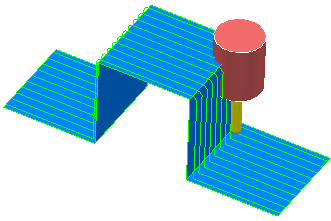

Однако, траектория все еще 3-осевая на плоских участках, где нет столкновений патрона:
Таким образом, инструмент пытается учитывать исходное Определение оси инструмента, насколько это возможно. Только когда это невозможно, ось инструмента изменяется в направлении, заданном в поле Ось наклона инструмента, пока сборка инструмента не перестанет зарезать.
