Используйте страницу Фильтр небезопасных для удаления маленьких сегментов траектории, чтобы предотвратить повреждение нецентрорежущих инструментов. При обработке внутри маленьких карманов удаление небольших сегментов предотвращает удары центральной нережущей части инструмента об необработанный материал. Фильтр небезопасных отбрасывает обработку замкнутых областей с небольшим перемещением режущего инструмента. Эта страница содержит следующее:
Исключить сегменты меньше чем порог — выберите, чтобы удалить сегменты, которые меньше значения порога, а также любые сегменты ниже них. Сегменты меньше этого порогового значения, которые окружают выступ, не удаляются.
Порог (в диаметрах фрезы) — Введите размер, с которым сравниваются все сегменты. Чем больше пороговое значение, тем больше сегментов удаляется. Минимальное пороговое значение получается путем деления диаметра нережущей части на полный диаметр инструмента. Значения, которые меньше этого значения, не удаляют все небезопасные сегменты. Значение 1 всегда удаляет все небезопасные сегменты, но может также удалить и некоторые безопасные.

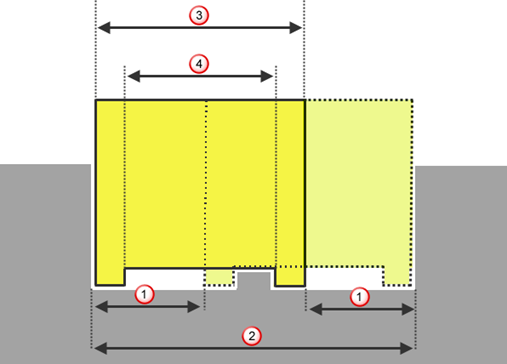

— Длина сегмента (Ls)
— Длина кармана (Lp)
— Диаметр инструмента (D)
— Диаметр нережущей части инструмента (d)

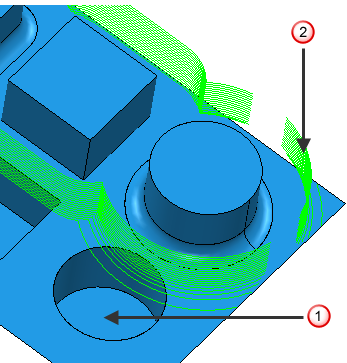

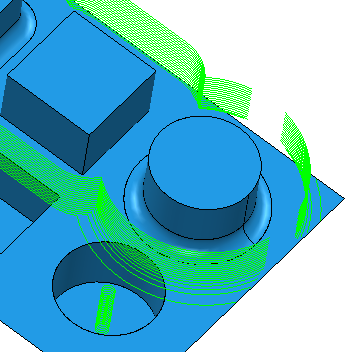

Фильтровать только сегменты в карманах — Выберите эту опцию, чтобы удалять сегменты, в замкнутых областях, которые меньше значения Порога.
— сегменты удаляются, так как они имеют меньший размер, чем значение порога, и находятся в замкнутой области.
— сегменты не удаляются, так как они не находятся в замкнутой области, хотя имеют меньшее значение, чем значение порога.
