Пример чистовой обработки по параметрической спирали

В этом примере показано, как создавать траекторию чистовой обработки по параметрической спирали. Здесь используется:

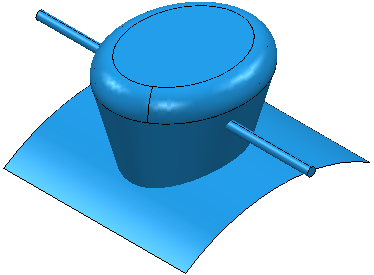

• Модель Boss.dgk и Pins.dgk из папки Examples.
• Шаблон CentralCurve.dgk из папки Examples > Patterns.
• Прямоугольная заготовка.
• 10 мм сферическая фреза.

Траектория должна обрабатывать выступ и избегать обработки штифтов.

В траекториях Параметрическая спираль поверхности с Режимом обработки - Столкновения ведут себя отлично от других стратегий.

В траекториях параметрической спирали:

• Спиральный шаблон создается путем игнорирования поверхностей, заданных как Столкновения.
• Шаблон поднимается над поверхностями, заданными как Столкновение, вдоль направления проецирования инструмента.

Это позволяет быстро создавать траекторию.

1. Чтобы избежать обработки штифтов, выберите штифт.



2. Выберите вкладку «Главная» > панель «Установ» > «Припуск», чтобы открыть диалоговое окно Припуски по умолчанию.
   1. Выберите вкладку По умолчанию.
   2. Выберите верхний набор в списке наборов в нижней части диалога.
   3. Нажмите Добавить компоненты, чтобы поместить штифты в этот набор. Количество выбранных Компонентов меняется на 1.
   4. Выберите Режим обработки - Столкновения.
   5. Нажмите Принять.
3. Выберите вкладку «Главная» > панель «Создать траектории» > «Траектории», чтобы открыть диалоговое окно Стратегия обработки.
4. В категории Чистовая выберите Параметрическая спираль.
   1. Выберите Центральную кривую шаблона, который вы создали из CentralCurve.dgk.
   2. Выберите Внешние ограничители - Поверхности.
   3. Введите Левый Угол - 15.
   4. Введите Правый угол - 15.
   5. Введите Максимальный шаг - 5.
   6. Нажмите Вычислить.
