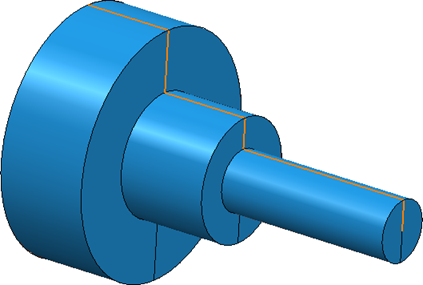

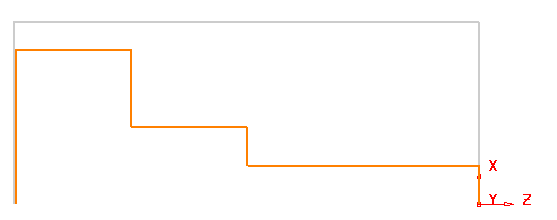

Чтобы извлечь профильную кривую из модели:
- В Проводнике щелкните правой кнопкой мыши по ветви Шаблоны и выберите Редактор кривых.
- Выберите вкладку «Редактор кривых» > панель «Создать» > «Кривые» > «Профиль вращения».

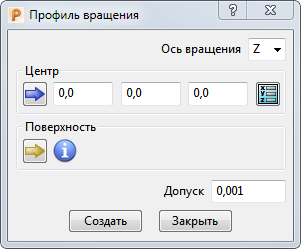

- Откроется диалог Профиль вращения.
- Выберите опцию из списка Ось вращения, чтобы задать, вокруг какой оси активной ЛСК будет выполняться вращение.
- Чтобы изменить положение центра вращения, нажмите Перейти в режим положения
в разделе Центр. - Введите координаты начала оси вращения или выберите его в графическом окне.
- В разделе Поверхность щелкните Режим выбора поверхности
. - В графическом окне выберите поверхности, из которых нужно создать кривые, или не выбирайте ничего, чтобы использовать все доступные поверхности.
- Переместите курсор на значок
, чтобы показать информацию о выбранных поверхностях. - Нажмите Создать, чтобы создать кривую и закрыть диалог.
Прим.: Если это работает неправильно, убедитесь, что выбрана корректная плоскость редактирования.
