Страницу Обработка плоскостей можно использовать для указания способов обработки плоских участков в модели. Эта страница содержит следующее:
Обработать плоскости — Выберите, как определять плоские области на модели. Эти опции определяют положение Z высот.
- Выкл — Когда выбрано, обработка плоскостей не производится. Эта опция отключает оставшуюся часть диалога.

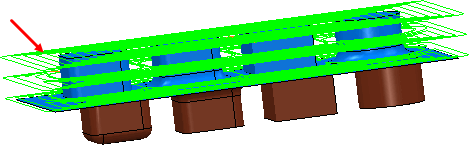

- Участок — выберите для индивидуальной обработки плоских участков после обработки основного уровня.

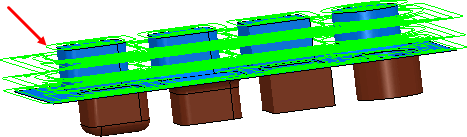

- Уровень — выберите для обработки всех уровней, где обнаружены плоские участки.
Доступны только опции Многопроходная обработка и Плоскостность, когда выбран Слой.
Многопроходная обработка — выберите, чтобы выполнять несколько проходов по вертикали при обработке плоских участков.
- Количество проходов — введите количество проходов.
- Шаг по Z — Введите максимальное расстояние между следующими друг за другом проходами.
- Финишный шаг Z — выберите, чтобы задать отдельное расстояние шага Z для финишного прохода, которое отличается от обычного шага Z. Например, при обычном шаге по Z в 3 мм последний проход можно сделать с шагом по Z 1 мм. Это дает пару черновых проходов с финальным чистовым проходом.
Прим.: Это значение отличается от высот Z, определенных для плоских участков модели в диалоговом окне Высоты выборки, где высоты плоскостей в точности совпадают с плоскими поверхностями На странице Обработка плоскостей высоты Z смещаются на величину припуска.
Разрешить выход за плоскость — Выберите эту опцию, чтобы разрешить выход инструмента за пределы плоского участка. Это решает проблему прохода инструмента вдоль острой кромки.
Запас подвода (в диаметрах фрезы) — задает расстояние подвода снаружи как процент от диаметра инструмента.
Плоскостность— задание допуска выравнивания для распознавания плоских поверхностей. Поверхности, варианты значения высоты для которых превышают это значение, не распознаются как плоские. Это позволяет применять обработку плоскостей для поверхностей с неровностями и дефектами.
Найти плоскости по сетке — Выберите, чтобы найти плоские области на треугольниках и на поверхностях. Когда не выбрано, PowerMill не учитывает части модели, содержащие треугольники.
Игнорировать отверстия — выберите, чтобы игнорировать отверстия, размер которых меньше заданного здесь значения.
- Порог (в диаметрах фрезы) — определяет, отверстия какого размера будут игнорироваться. Например, при значении 2 любые отверстия, размер которых будет менее двух диаметров инструмента, будут проигнорированы.
Движения подхода
PowerMill может приближаться к плоской области снаружи или врезаться наклонно. Обычно предпочтительным для PowerMill является подход к плоской области без наклонного врезания, однако это не всегда возможно.
Чтобы подойти к заготовке снаружи без необходимости наклонного врезания, PowerMill:
- расширяет сечение плоской области за пределы материала внутрь уже обработанной области; и
- заполняет расширенное сечение режущими движениями.
Расширяя сечение до уже обработанной области, станок может подойти к плоской области в открытом пространстве. PowerMill расширяет сечение плоской области, только если расширенное сечение:
- имеет наружную кромку, к которой может подойти станок.
- не зарезает модель.
- достаточно широкое для успешного сглаживания профиля.
- может достигнуть уже обработанной области в пределах расстояния, равного одному диаметру инструмента.
Если расширенное сечение не удовлетворяет этим критериям, PowerMill не расширяет плоскую область и вместо этого использует наклонное врезание для подхода к траектории.
