Используйте страницу Чистовая по спирали, чтобы создать 2D спиральный шаблон внутри границы, который затем проецируется на модель. Затем этот шаблон обрабатывается.
Центр —введите значения, задающие положение центра спирального шаблона. Так как шаблон центрирован по началу координат активной локальной СК, может потребоваться его перемещение перед проецированием на рабочую поверхность. Спираль автоматически центрируется по центру заготовки при нажатии на кнопку
.

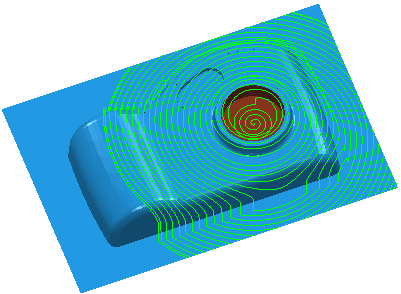

Центральная точка расположена по центру геометрии модели (X — 93,3, Y — 34,8):

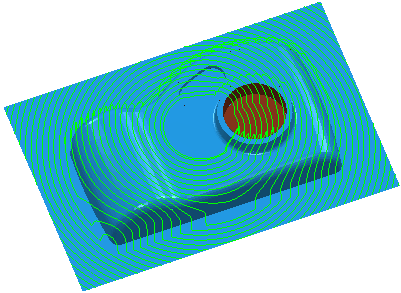

Центральная точка расположена по центру заготовки (с помощью ):
— нажмите, чтобы открыть диалоговое окно Редактор кривых. Используйте этот диалог, чтобы вручную ввести координаты и расположить объекты в графическом окне.
Радиус — Введите значения, контролирующие размеры шаблона и определяющие, движется ли инструмент внутрь к центру спирали или наружу от центра. Если конечный радиус больше начального, то инструмент движется наружу, в противном случае - внутрь.
Начальный радиус - 20 и Конечный радиус - 135.

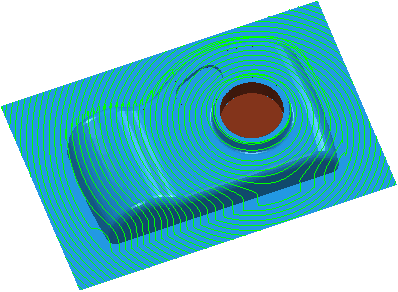

Начальный радиус - 0 и Конечный радиус - 80.
Допуск — Введите значение допуска, определяющее, насколько точно траектория следует контурам модели.
Направление — Выберите направление траектории. Доступно два параметра: По часовой и Против ЧС.
Припуск — Введите толщину оставляемого на детали материала. Нажмите кнопку Припуск
, чтобы разделить поле Припуск на поля Радиальный припуск
и Осевой припуск
. Используется для задания отдельных значений радиального и осевого припуска. Разделение значений радиального и осевого припуска) рекомендуется для ортогональных деталей. Можно использовать отдельное значение припуска на деталях со скошенными стенками, но в этом случае будет сложнее спрогнозировать результаты.
Радиальный припуск — Введите радиальное смещение для инструмента. Для 2.5- или 3-осевой обработки положительное значение оставляет материал на вертикальных стенках.
Осевой припуск — Введите смещение инструмента, но только в осевом направлении. Для 2.5- или 3-осевой обработки положительное значение оставляет материал на горизонтальных гранях.
Переменный припуск — нажмите, чтобы открыть диалоговое окно Припуск компонента для задания припусков разных поверхностей.
Шаг — Введите расстояние между следующими друг за другом проходами.
Копировать из Ае инструмента — нажмите, чтобы загрузить радиальный шаг обработки из режимов резания активного инструмента. Радиальный шаг обработки измеряется перпендикулярно оси инструмента.
Изменён — Когда отображено, показывает значение, введенное вами (или другим пользователем). Нажмите , чтобы изменить это значение на автоматически вычисляемое значение.
Шаг — Введите расстояние между следующими друг за другом проходами.
Если вы вводите значение Шаг,
изменится на .
Высота гребешка — Введите максимальную высоту гребешка и используйте это значение для определения шага. PowerMill вычисляет шаг обработки таким образом, чтобы высота гребешка не превышала допуск обработки. Шаг рассчитывается для текущего инструмента при обработке стенки, наклоненной под углом 45
. Это наихудшее условие, дающее максимальную высоту гребешка.
Шаг по Z
Шаг
Высота гребешка
Подробности смотрите в разделе Связь между шагом и высотой гребешка.
