Используйте страницу Шаблон, чтобы задать ограничения и ориентацию траектории. Параметры на этой странице зависят от выбранной стратегии:
Ограничения
Угол азимута — Каждая траектория начинается с Начального угла и заканчивается Конечным углом. Угловые пределы измеряются против часовой стрелки вокруг оси Z, с 0
на оси X. Этот параметр доступен, только если в списке Стиль выбрано Круговой, Линия или Радиальный.
Угол элевации — Задает начальный угол, конечный угол и угол между следующими друг за другом проходами. Значения элевации измеряются от горизонта.

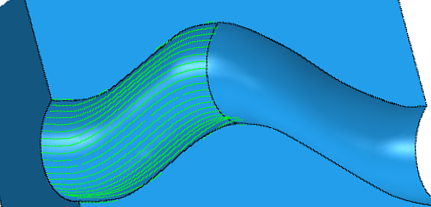

Параметрические пределы — выберите, чтобы ограничить область обработки полями Начало и Конец. Эта опция доступна только для чистовой обработки Проекция кривой. В следующем примере для поля Начало используется значение 0, а для поля Конец — значение 0,5:
Высота — укажите высоту, с которой начинается и которой заканчивается каждая траектория. Траектория последовательно добавляет шаг вплоть до достижения конечной высоты.
Ширина — укажите ширину, с которой начинается и которой заканчивается каждая траектория. Траектория последовательно добавляет шаг вплоть до достижения конечной ширины.
Ограничения (Расстояние) — Введите ограничения шаблона. Каждый проход идет от Начала к Концу. Первый проход находится в Начале, последовательно добавляя Шаг, пока не будет достигнут Конец.
Образец
Стиль — выберите стиль, чтобы задать форму для проекции шаблона.
- Линия — создает линейный шаблон.
- Круговой — создает круговой шаблон на последовательных Z-высотах способом, похожим на способ «Чистовая с постоянной Z».
- Спираль — создает спиральный шаблон.
- Радиальные — создает шаблон из линий, исходящих радиально вовне из одной точки.
Направление шаблона — Выберите ориентацию шаблона. Возможны два варианта - U и V (в соответствии с параметрическими направлениями поверхности).
- Направление шаблона - U:
- Направление шаблона - V:
Спираль — создает проход по спирали. Это сводит к минимуму число подъемов инструмента и деформацию инструмента, и максимально увеличивает время резания, при этом сохраняя более постоянные условия резания.
Порядок — Выберите, как обрабатываются следующие друг за другом сегменты траектории. Подробности смотрите в разделе Порядок растра. Эта опция доступна, только если в списке Стиль выбрано Круговой или Линия.
- В одну сторону — Инструмент режет только в одном направлении.
- В обе стороны — Инструмент может резать в обоих направлениях.
- В обе стороны соединенно — Инструмент режет в обоих направлениях и соединяет соседние сегменты траектории.

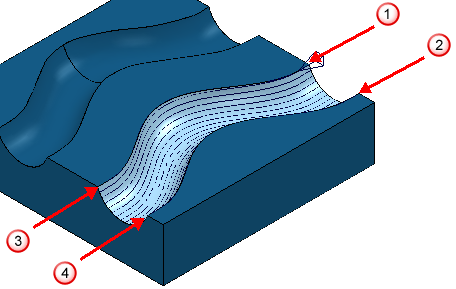

Начальный угол — Выберите угол, где начинается обработка. Вы можете выбрать угол начала обработки.
Min U min V
Max U min V
Min U max V
Max U max V
Очерёдность — Выберите последовательность сегментов траектории. Это может быть полезно при проецировании линий пресс-форм, например, для изготовления бутылок. Эта опция доступна, только если в списке Стиль выбрано Круговой или Линия.
- Нет — Сохраняет перемещение растрового типа.
- Снаружи — создание последовательности сегментов траектории для обработки в направлении внутрь из внешней области шаблона.
- Изнутри — создание последовательности сегментов траектории для обработки вовне из внутренней области шаблона.
Направление — указание направление вращения спирального вращения. Этот параметр доступен, только если в поле Стиль выбрано значение Спираль.
