Диалог Параметры отображения модели

Используйте этот диалог, чтобы задавать, как отображать модель.

Нажмите кнопку запуска диалогового окна на вкладке «Вид» > панель «Внешний вид», чтобы открыть диалоговое окно Параметры отображения модели.

Эта диалог содержит следующее:

Каркасное изображение

• Стиль — Выберите тип линий для каркасного способа отображения модели. Выберите один из следующих параметров:
  • Сплошной — Отображает каркас модели в виде набора сплошных линий. Это опция по умолчанию.
  • Пунктирный — Отображает каркас модели в виде набора пунктирных линий.
  • Штрих-пунктирный — Отображает каркас в виде набора штрих-пунктирных линий.

  Когда вы выбираете Стиль линий для каркасного отображения, вкладка «Вид» > панель «Внешний вид» > параметр «Каркас» переключается между каркасным и выбранным стилем отображения.

• Цвет — Нажмите , чтобы открыть диалог Выбрать цвет, где можно выбрать цвет каркасных линий. показывает текущий выбранный цвет.
• Поперечные — Когда выбрано, отображает поперечные кривые элемента или поверхности.



• Продольные — Когда выбрано, отображает продольные кривые элемента или поверхности.



  Когда выбрано оба параметра —Поперечные и Продольные — вы увидите элемент или поверхность целиком.



• Угол — Введите угол фильтра. В большинстве случаев подходит значение по умолчанию, равное 20. В некоторых случаях форматы Stl и ttr создают лучшее отображение каркаса, изменяя угол фильтра каркаса. Поэкспериментируйте с фильтром, чтобы получить наилучшее изображение конкретной модели. Меньший угол создаст больше граней, а больший угол упростит изображение. Уменьшать значение угла приходится только для гладких моделей. Это значение не влияет на тип каркаса, создаваемого для треугольников (*.tri и *.dmt файлы).

Закраска

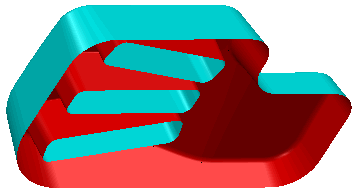

• Изнанка — Когда выбрано, закрашивает изнаночную сторону модели красным. Опция Изнанка по умолчанию выбрана.

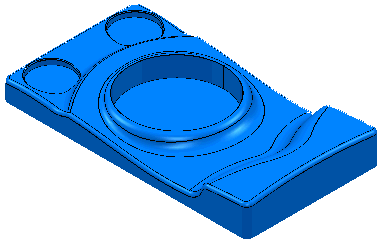

• Показать края — Если выбрана эта опция, кривые краев поверхностей прорисовываются черным цветом. Границы поверхности видны только в том случае, когда выключено отображение каркаса модели.

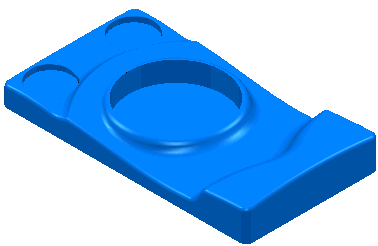

  Если не выбрана, то кривые поверхности отображаются в том же цвете, что и поверхность.



• Цвет закраски — нажмите, чтобы задать цвет простого тонирования модели (цвет модели при выборе вкладки «Вид» > панель «Внешний вид» > «Закраска» > «Простая»). Текущий выбранный цвет отображается рядом с полем Цвет закраски. Для изменения цвета нажмите , чтобы открыть диалог Выбрать цвет.
• Точность закраски — Введите точность закраски модели. Уменьшение значения приведет к более гладкому отображению модели, но увеличит время закраски. Задаваемая здесь точность влияет только на изображение и никак не влияет на точность обработки.
• Угол уклона — Введите угол уклона. Это угол стенки пресс-формы, таким образом, отверстие матрицы шире ее основания, что позволяет с большей легкостью извлекать деталь. При выборе вкладки «Вид» > панель «Внешний вид» > «Закраска» > «Угол уклона» все, что меньше этого значения, окрашивается красным.
• Предупреждение — Введите угол для предупреждения. Он должен быть больше угла уклона и используется, чтобы предупреждать, что вы достигли угла уклона. При выборе вкладки «Вид» > панель «Внешний вид» > «Закраска» > «Угол уклона», все, что больше значения Угол уклона, закрашивается желтым.

  Там, где существует Угол уклона, равный 5, и Угол предупреждения, равный 20, любой угол меньше 5 закрашивается красным цветом, любой угол между 5 и 25 закрашивается желтым, а любой угол больше 25 - зеленым.

• Радиус кромки инструмента — введите радиус, используемый при выборе вкладки «Вид» > панель «Внешний вид» > «Закраска» > «Минимальный радиус». Все, что меньше этого значения, закрашивается красным.
