Как закрыть выбранные отверстия

Закрыть отверстия можно, выбрав вкладку «Набор отверстий» > панель «Отверстия» > «Закрыть». По возможности закрывающие поверхности создаются касательно к соседним поверхностям модели. Если создать касательную поверхность не удается, то создается вписанная плоскость. Эта плоскость находится немного внутри поверхности.

В этом примере используется модель 5axis_with_holes.dgk из папки Examples.

1. Выберите рамкой отверстия в верхней части модели, используя вкладку «Вид» > панель «Виды» > «От» > «Сверху (Z)».



2. Из контекстного меню ветви Наборы отверстий выберите Создать отверстия. чтобы открыть диалоговое окно Создать отверстия.
3. В диалоге Создать отверстия:
   1. Выберите Создать по - Модель.
   2. Выберите Группировать по оси.
   3. Снимите выбор с опции Изменить после создания.
   4. Нажмите Применить.

   PowerMill распознает выбранные отверстия и создает несколько наборов отверстий.



4. Сделайте активным набор отверстий 3.

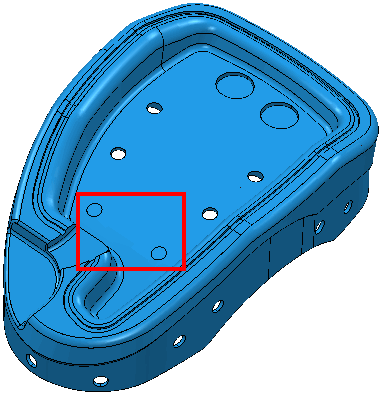

5. В контекстном меню отдельного набора отверстий выберите «Правка» > «Закрыть отверстия». Это закрывает два отверстия в этом наборе отверстий.

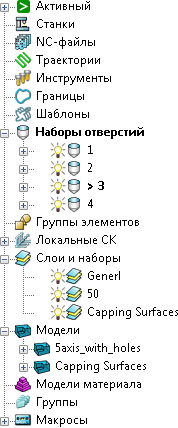

6. Это создает модель Capping Surfaces и слой Capping Surface.



7. Если выключить все слои кроме Capping Surface, увидим вновь созданные, закрывающие отверстия поверхности.
