Пример использования динамического контроля станка

Этот пример показывает, как использовать функции динамического контроля станка для предотвращения столкновений между станком и обрабатываемой деталью.

В этом примере используется проект DynamicMachineControl_Example из папки Examples.

1. В Проводнике в ветви Траектории щелкните правой кнопкой мыши по траектории и выберите Симуляция с начала.

   Так как станок выполняет обработку вниз к поверхностям детали, шпиндель и компонент оси А станка сталкиваются с обрабатываемой деталью.



2. Выберите вкладку «Правка траектории» > панель «Правка» > «Динамический контроль станка», чтобы открыть вкладку Динамический контроль станка.

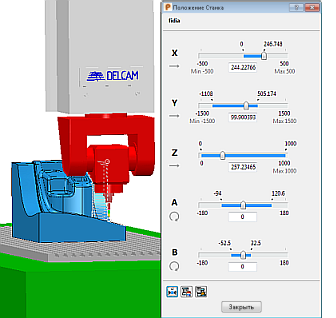

3. Выберите вкладку «Динамический контроль станка» > панель «Параметры» > «Положение станка», чтобы открыть диалоговое окно Положение станка.

   В этом диалоговом окне отображается положение каждой оси станка. Отображение этого диалога полезно, так как позволяет видеть перемещение осей, а особенно, если вы перемещаете ось за пределы её ограничений.



4. Задайте значения шагов поворотных осей реального станка. Это гарантирует, что любые настройки, производимые вами с осями виртуального станка, могут быть достигнуты на реальном станке.
   1. Выберите вкладку «Динамический контроль станка» > панель «Параметры» > «Параметры», чтобы открыть диалоговое окно Динамический контроль станка, и выберите вкладку Ограничения оси.
   2. Для обеих осей А и В выберите опцию Ограничить ось и задайте значение приращения, равное 2.
5. Переконфигурируйте положение станка и ось инструмента.
   1. Выберите вкладку «Динамический контроль станка» > панель «Управление осью инструмента» > «Относительно станка», чтобы показать маркеры захвата, выровненные по осям станка.
   2. Используйте эти маркеры захвата для изменения конфигурации станка.
   3. Выберите вкладку «Динамический контроль станка» > панель «Утилиты» > «Поменять конфигурацию», чтобы сменить конфигурацию станка. PowerMill улучшает безопасный зазор станка путем настройки конфигурации станка (в частности, поворачивая шпиндель станка на 180 градусов) без изменения оси инструмента.
   4. Дважды щёлкайте по различным областям траектории, чтобы убедиться, что новая конфигурация и ось инструмента не приводят к столкновениям.
6. Выберите вкладку «Динамический контроль станка» > панель «Правка» > «Обновить траекторию», чтобы обновить новое положение станка и ось инструмента.

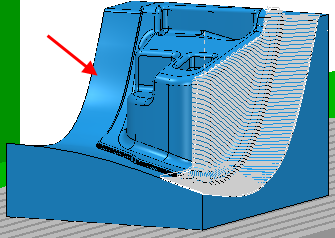

7. Для левой стороны обрабатываемой заготовки нужна похожая траектория. Повторите шаг 5, чтобы получить подходящее положение станка и ось инструмента.



8. Выберите вкладку «Динамический контроль станка» > «Утилиты» > «Создать локальную СК» > «Ориентирован по инструменту», чтобы создать рабочую плоскость, выровненную по инструменту. Можно использовать эту ЛСК, когда создаете траекторию для этой области.
9. Выберите вкладку «Динамический контроль станка» > панель «Готово» > «Принять», чтобы принять изменения.
